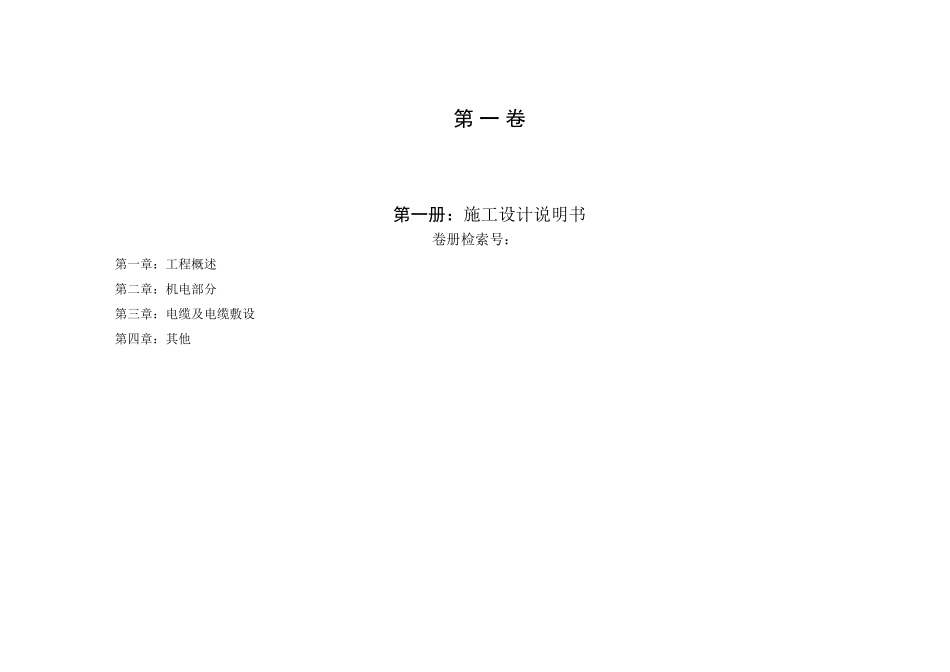

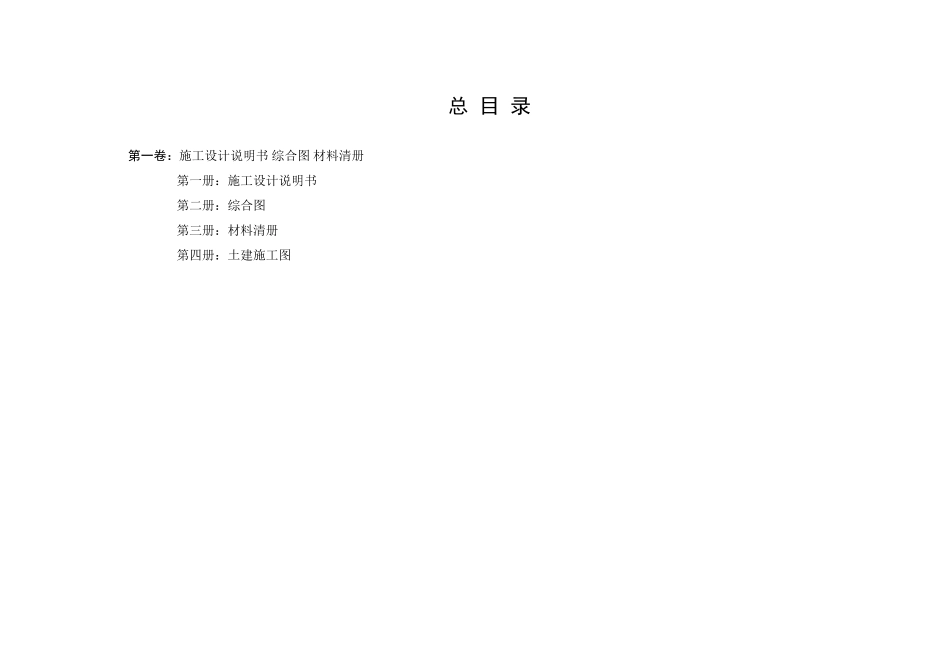

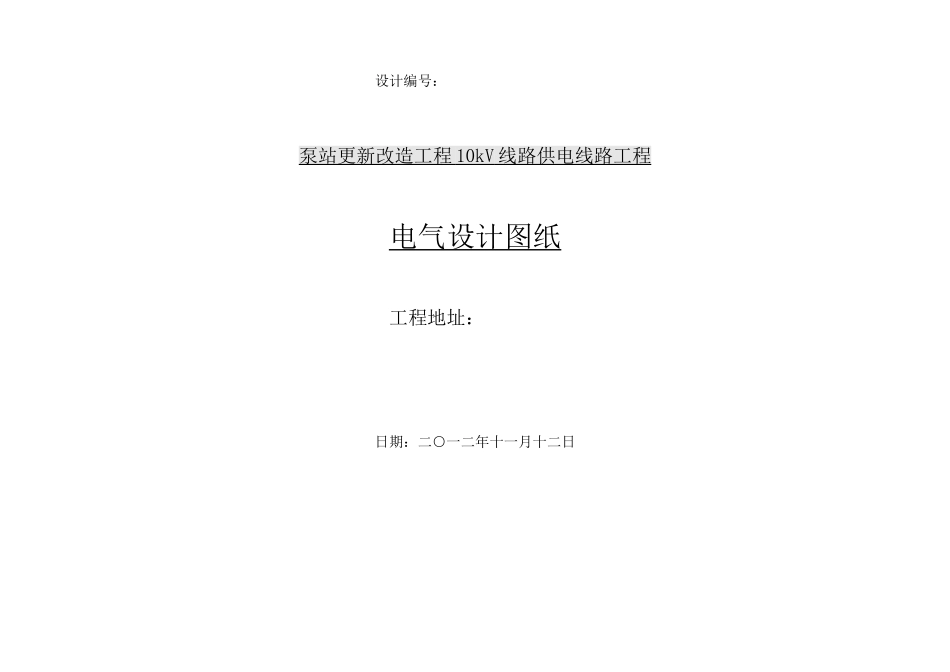

设计编号：泵站更新改造工程 10kV 线路供电线路工程 电气设计图纸 工程地址：日期：二○一二年十一月十二日总 目 录第一卷：施工设计说明书 综合图 材料清册第一册：施工设计说明书第二册：综合图第三册：材料清册第四册：土建施工图第 一 卷第一册：施工设计说明书卷册检索号：第一章：工程概述第二章：机电部分第三章：电缆及电缆敷设第四章：其他第一章 工程概述 一、设计依据 受惠州市潼湖水利工程管理处设计委托,惠城供电局供电方案。 二、设计原则1、《66KV 及以下架空电力线路设计法律规范》 GB50061-20252、《架空配电线路设计技术规程》 SDJ-206-87 3、《电力设备过电压保护设计技术规程》 SDJ7-79 4、《架空绝缘配电线路设计技术规程》 DL/T601-1996 5、《电力工程电缆设计法律规范》 GB50217-946、《高压电缆选用原则》 DL/T 401-20257、《城市电力电缆线路设计技术规定》 DL/T5221-2025 8、《送电线路基础设计技术规定》 SDGJ62-84 9、《农村低压电力技术规程》 DL/T499-2001 10、广东省广电集团公司城市中低压配电网建设改造技术原则 三、设计范围 该工程为惠州市潼湖围东岸泵站更新改造工程10kV线路供电线路工程,电缆采纳YJV22-3*300-8.7/15kV交联聚乙烯绝缘电缆。四、线路路径概况线路路径由惠州市潼湖水利工程管理处提供： 该工程主供回路从110kV潼湖站起沿进站道路，三和村内道路 ，S120，经过永平村委,永平市场到东岸泵站电房止路径长3886米。五、工程量统计 新建穿管敷设YJV22-3*300-8.7/15kV电缆3886米。 新建8个电缆中间头,4个户内电缆终端头，新建一台带备自投功能电缆分接箱。 该工程埋管3624米：其中破复土埋一回PEφ160*5.0管长1097米、破复砼路面埋一回PEφ160*5.0管长1481米、破复土埋一回PEφ167*8.5管长 885 米 、 破 复 砼 埋 一 回 PEφ167*8.5 管 长 9 米 、 破 复 砼 土 埋 一 回φ150*5.0钢管62米、破复砼埋钢管φ150*4.0管/1*9m，过路顶单回管81米。 修A型电缆井71座、A型电缆井带电缆分接箱井1座，电缆中间头井8座。 地型地质：一般平地占100%；普通土60%，坚土40%；人力平均运输300米、汽车运输60千米。第二章 机电部分一、气象条件根据法律规范设计技术要求，并结合以往同类型地区的设计经验，本工程所用设计气象组合如下表。气温（0C）风速（m/s）冰厚（mm）最高气温4000项目取 值计算条件最低气温000年平均气温2000外过电压15100内过电...
