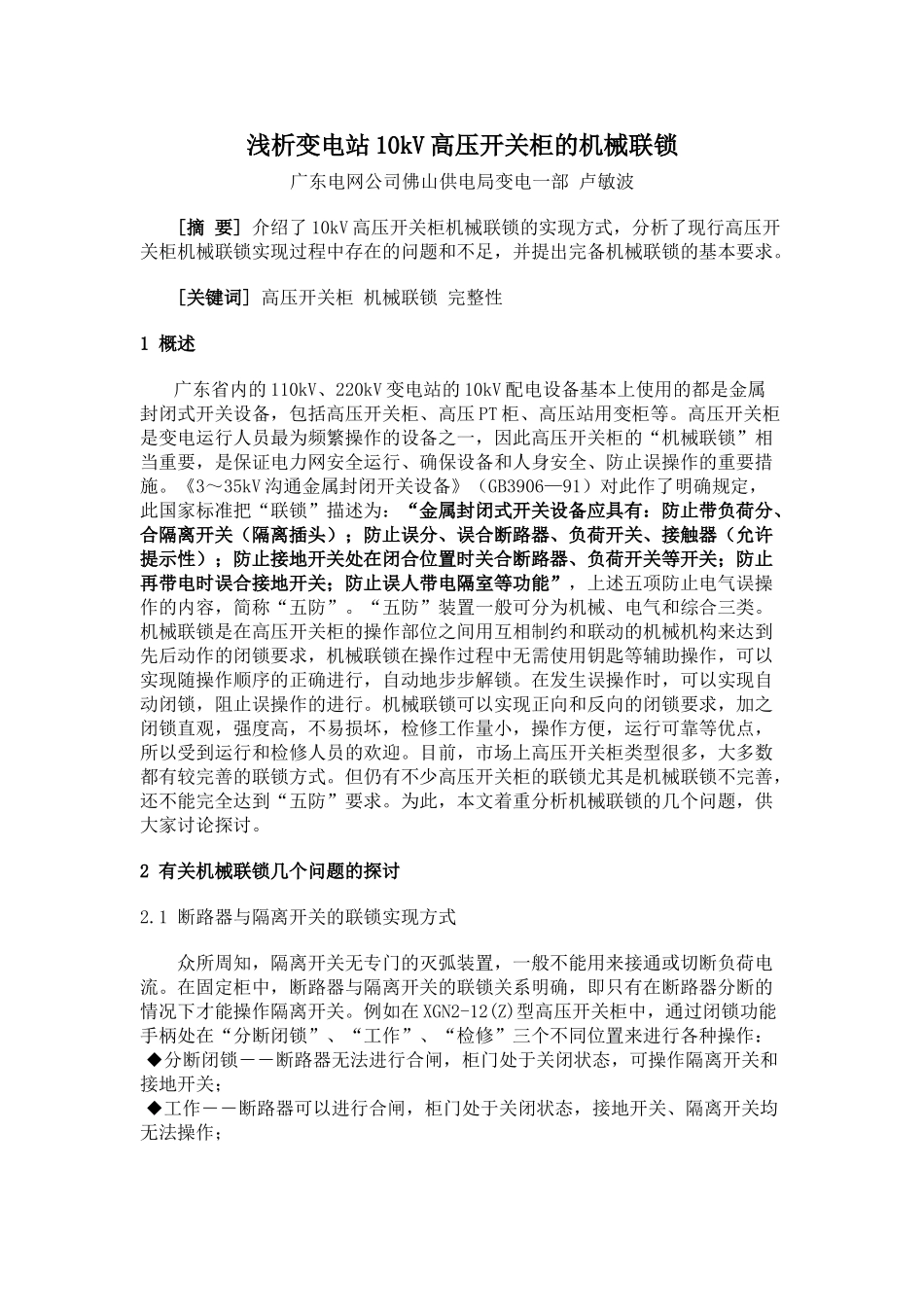

浅析变电站 10kV 高压开关柜的机械联锁广东电网公司佛山供电局变电一部 卢敏波 [摘 要] 介绍了 10kV 高压开关柜机械联锁的实现方式，分析了现行高压开关柜机械联锁实现过程中存在的问题和不足，并提出完备机械联锁的基本要求。[关键词] 高压开关柜 机械联锁 完整性1 概述广东省内的 110kV、220kV 变电站的 10kV 配电设备基本上使用的都是金属封闭式开关设备，包括高压开关柜、高压 PT 柜、高压站用变柜等。高压开关柜是变电运行人员最为频繁操作的设备之一，因此高压开关柜的“机械联锁”相当重要，是保证电力网安全运行、确保设备和人身安全、防止误操作的重要措施。《3～35kV 沟通金属封闭开关设备》（GB3906—91）对此作了明确规定，此国家标准把“联锁”描述为：“金属封闭式开关设备应具有：防止带负荷分、合隔离开关（隔离插头）；防止误分、误合断路器、负荷开关、接触器（允许提示性）；防止接地开关处在闭合位置时关合断路器、负荷开关等开关；防止再带电时误合接地开关；防止误人带电隔室等功能”，上述五项防止电气误操作的内容，简称“五防”。“五防”装置一般可分为机械、电气和综合三类。机械联锁是在高压开关柜的操作部位之间用互相制约和联动的机械机构来达到先后动作的闭锁要求，机械联锁在操作过程中无需使用钥匙等辅助操作，可以实现随操作顺序的正确进行，自动地步步解锁。在发生误操作时，可以实现自动闭锁，阻止误操作的进行。机械联锁可以实现正向和反向的闭锁要求，加之闭锁直观，强度高，不易损坏，检修工作量小，操作方便，运行可靠等优点，所以受到运行和检修人员的欢迎。目前，市场上高压开关柜类型很多，大多数都有较完善的联锁方式。但仍有不少高压开关柜的联锁尤其是机械联锁不完善，还不能完全达到“五防”要求。为此，本文着重分析机械联锁的几个问题，供大家讨论探讨。2 有关机械联锁几个问题的探讨2.1 断路器与隔离开关的联锁实现方式众所周知，隔离开关无专门的灭弧装置，一般不能用来接通或切断负荷电流。在固定柜中，断路器与隔离开关的联锁关系明确，即只有在断路器分断的情况下才能操作隔离开关。例如在 XGN2-12(Z)型高压开关柜中，通过闭锁功能手柄处在“分断闭锁”、“工作”、“检修”三个不同位置来进行各种操作：◆分断闭锁――断路器无法进行合闸，柜门处于关闭状态，可操作隔离开关和接地开关；◆工作――断路器可以进行合闸，柜门处于关闭状态，接地开关、隔离开关均无法...
