浅析变电站的自动化系统

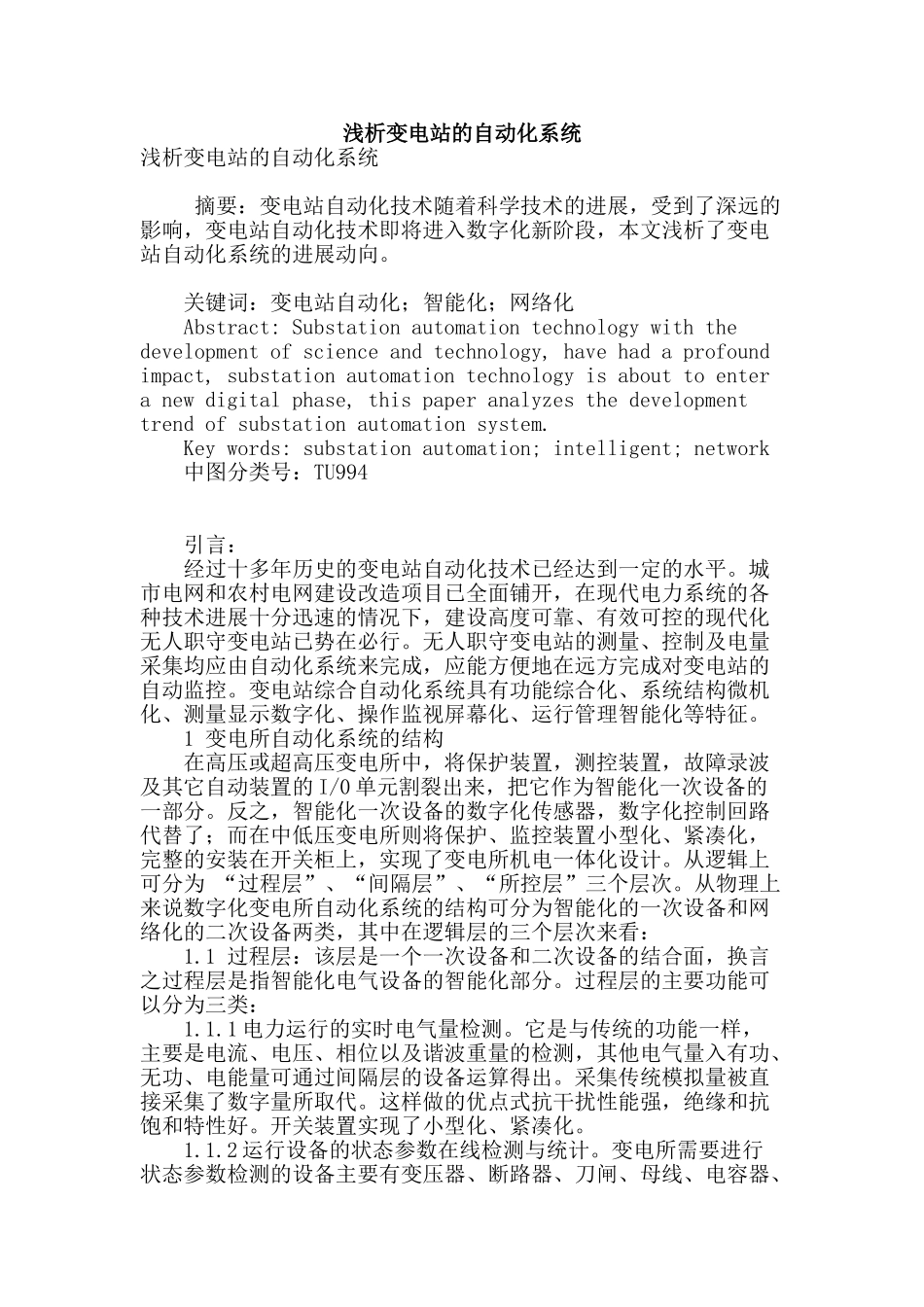

浅析变电站的自动化系统浅析变电站的自动化系统 摘要：变电站自动化技术随着科学技术的进展，受到了深远的影响，变电站自动化技术即将进入数字化新阶段，本文浅析了变电站自动化系统的进展动向。 关键词：变电站自动化；智能化；网络化 Abstract: Substation automation technology with the development of science and technology, have had a profound impact, substation automation technology is about to enter a new digital phase, this paper analyzes the development trend of substation automation system. Key words: substation automation; intelligent; network 中图分类号：TU994 引言： 经过十多年历史的变电站自动化技术已经达到一定的水平。城市电网和农村电网建设改造项目已全面铺开，在现代电力系统的各种技术进展十分迅速的情况下，建设高度可靠、有效可控的现代化无人职守变电站已势在必行。无人职守变电站的测量、控制及电量采集均应由自动化系统来完成，应能方便地在远方完成对变电站的自动监控。变电站综合自动化系统具有功能综合化、系统结构微机化、测量显示数字化、操作监视屏幕化、运行管理智能化等特征。 1 变电所自动化系统的结构 在高压或超高压变电所中，将保护装置，测控装置，故障录波及其它自动装置的 I/0 单元割裂出来，把它作为智能化一次设备的一部分。反之，智能化一次设备的数字化传感器，数字化控制回路代替了；而在中低压变电所则将保护、监控装置小型化、紧凑化，完整的安装在开关柜上，实现了变电所机电一体化设计。从逻辑上可分为 “过程层”、“间隔层”、“所控层”三个层次。从物理上来说数字化变电所自动化系统的结构可分为智能化的一次设备和网络化的二次设备两类，其中在逻辑层的三个层次来看： 1.1 过程层：该层是一个一次设备和二次设备的结合面，换言之过程层是指智能化电气设备的智能化部分。过程层的主要功能可以分为三类： 1.1.1 电力运行的实时电气量检测。它是与传统的功能一样，主要是电流、电压、相位以及谐波重量的检测，其他电气量入有功、无功、电能量可通过间隔层的设备运算得出。采集传统模拟量被直接采集了数字量所取代。这样做的优点式抗干扰性能强，绝缘和抗饱和特性好。开关装置实现了小型化、紧凑化。 1.1.2 运行设备的状态参数在线检测与统计。变电所需要进行状态参数检测的设备主要有变压器、断路器...
