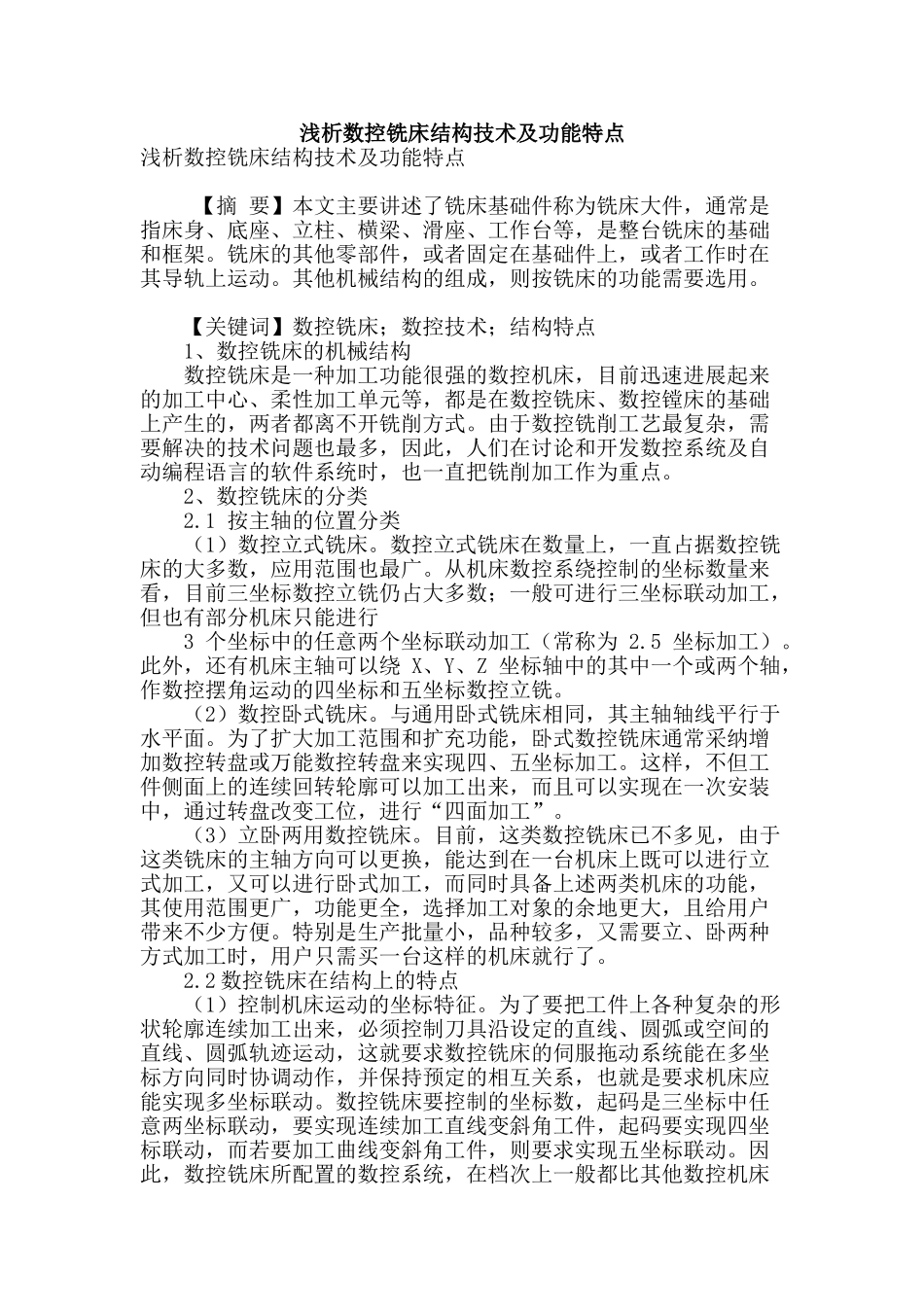

浅析数控铣床结构技术及功能特点浅析数控铣床结构技术及功能特点 【摘 要】本文主要讲述了铣床基础件称为铣床大件，通常是指床身、底座、立柱、横梁、滑座、工作台等，是整台铣床的基础和框架。铣床的其他零部件，或者固定在基础件上，或者工作时在其导轨上运动。其他机械结构的组成，则按铣床的功能需要选用。 【关键词】数控铣床；数控技术；结构特点 1、数控铣床的机械结构 数控铣床是一种加工功能很强的数控机床，目前迅速进展起来的加工中心、柔性加工单元等，都是在数控铣床、数控镗床的基础上产生的，两者都离不开铣削方式。由于数控铣削工艺最复杂，需要解决的技术问题也最多，因此，人们在讨论和开发数控系统及自动编程语言的软件系统时，也一直把铣削加工作为重点。 2、数控铣床的分类 2.1 按主轴的位置分类 （1）数控立式铣床。数控立式铣床在数量上，一直占据数控铣床的大多数，应用范围也最广。从机床数控系绕控制的坐标数量来看，目前三坐标数控立铣仍占大多数；一般可进行三坐标联动加工，但也有部分机床只能进行 3 个坐标中的任意两个坐标联动加工（常称为 2.5 坐标加工）。此外，还有机床主轴可以绕 X、Y、Z 坐标轴中的其中一个或两个轴，作数控摆角运动的四坐标和五坐标数控立铣。 （2）数控卧式铣床。与通用卧式铣床相同，其主轴轴线平行于水平面。为了扩大加工范围和扩充功能，卧式数控铣床通常采纳增加数控转盘或万能数控转盘来实现四、五坐标加工。这样，不但工件侧面上的连续回转轮廓可以加工出来，而且可以实现在一次安装中，通过转盘改变工位，进行“四面加工”。 （3）立卧两用数控铣床。目前，这类数控铣床已不多见，由于这类铣床的主轴方向可以更换，能达到在一台机床上既可以进行立式加工，又可以进行卧式加工，而同时具备上述两类机床的功能，其使用范围更广，功能更全，选择加工对象的余地更大，且给用户带来不少方便。特别是生产批量小，品种较多，又需要立、卧两种方式加工时，用户只需买一台这样的机床就行了。 2.2 数控铣床在结构上的特点 （1）控制机床运动的坐标特征。为了要把工件上各种复杂的形状轮廓连续加工出来，必须控制刀具沿设定的直线、圆弧或空间的直线、圆弧轨迹运动，这就要求数控铣床的伺服拖动系统能在多坐标方向同时协调动作，并保持预定的相互关系，也就是要求机床应能实现多坐标联动。数控铣床要控制的坐标数，起码是三坐标中任意两坐标联动，要实现连续加工直线变斜角...
