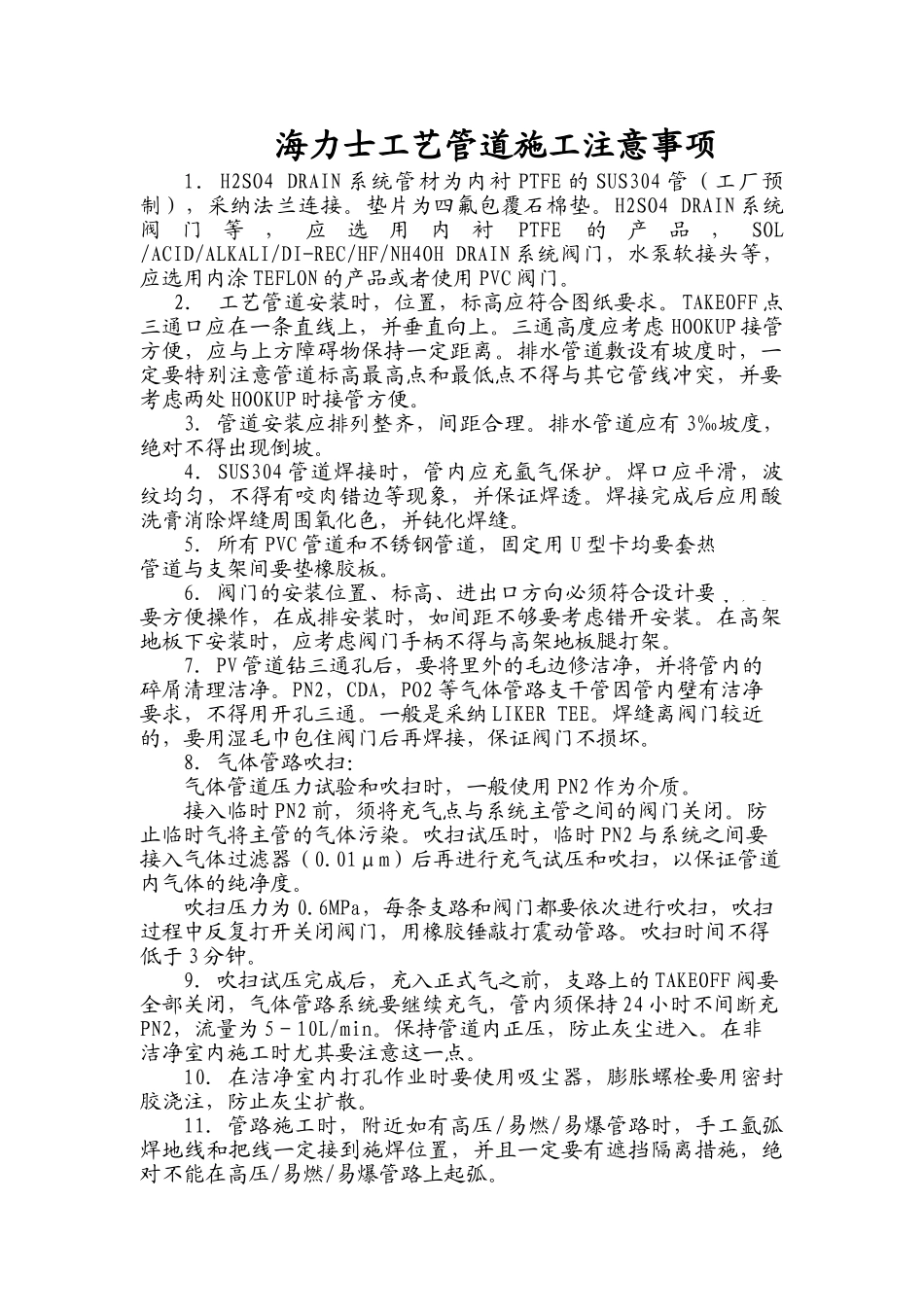

海力士工艺管道施工注意事项1．H2SO4 DRAIN 系统管材为内衬 PTFE 的 SUS304 管（工厂预制），采纳法兰连接。垫片为四氟包覆石棉垫。H2SO4 DRAIN 系统阀门等，应选用内衬PTFE的产品，SOL /ACID/ALKALI/DI-REC/HF/NH4OH DRAIN 系统阀门，水泵软接头等，应选用内涂 TEFLON 的产品或者使用 PVC 阀门。2． 工艺管道安装时，位置，标高应符合图纸要求。TAKEOFF 点三通口应在一条直线上，并垂直向上。三通高度应考虑 HOOKUP 接管方便，应与上方障碍物保持一定距离。排水管道敷设有坡度时，一定要特别注意管道标高最高点和最低点不得与其它管线冲突，并要考虑两处 HOOKUP 时接管方便。3．管道安装应排列整齐，间距合理。排水管道应有 3‰坡度，绝对不得出现倒坡。4．SUS304 管道焊接时，管内应充氩气保护。焊口应平滑，波纹均匀，不得有咬肉错边等现象，并保证焊透。焊接完成后应用酸洗膏消除焊缝周围氧化色，并钝化焊缝。5．所有 PVC 管道和不锈钢管道，固定用 U 型卡均要套热塑管；管道与支架间要垫橡胶板。6．阀门的安装位置、标高、进出口方向必须符合设计要求，且要方便操作，在成排安装时，如间距不够要考虑错开安装。在高架地板下安装时，应考虑阀门手柄不得与高架地板腿打架。7．PV 管道钻三通孔后，要将里外的毛边修洁净，并将管内的碎屑清理洁净。PN2，CDA，PO2 等气体管路支干管因管内壁有洁净要求，不得用开孔三通。一般是采纳 LIKER TEE。焊缝离阀门较近的，要用湿毛巾包住阀门后再焊接，保证阀门不损坏。8．气体管路吹扫：气体管道压力试验和吹扫时，一般使用 PN2 作为介质。接入临时 PN2 前，须将充气点与系统主管之间的阀门关闭。防止临时气将主管的气体污染。吹扫试压时，临时 PN2 与系统之间要接入气体过滤器（0.01μm）后再进行充气试压和吹扫，以保证管道内气体的纯净度。吹扫压力为 0.6MPa，每条支路和阀门都要依次进行吹扫，吹扫过程中反复打开关闭阀门，用橡胶锤敲打震动管路。吹扫时间不得低于 3 分钟。9．吹扫试压完成后，充入正式气之前，支路上的 TAKEOFF 阀要全部关闭，气体管路系统要继续充气，管内须保持 24 小时不间断充PN2，流量为 5－10L/min。保持管道内正压，防止灰尘进入。在非洁净室内施工时尤其要注意这一点。10．在洁净室内打孔作业时要使用吸尘器，膨胀螺栓要用密封胶浇注，防止灰尘扩散。11．管路施工时，附近如有高压/易燃/易爆管路时，手工氩弧焊地线和把线一定...
