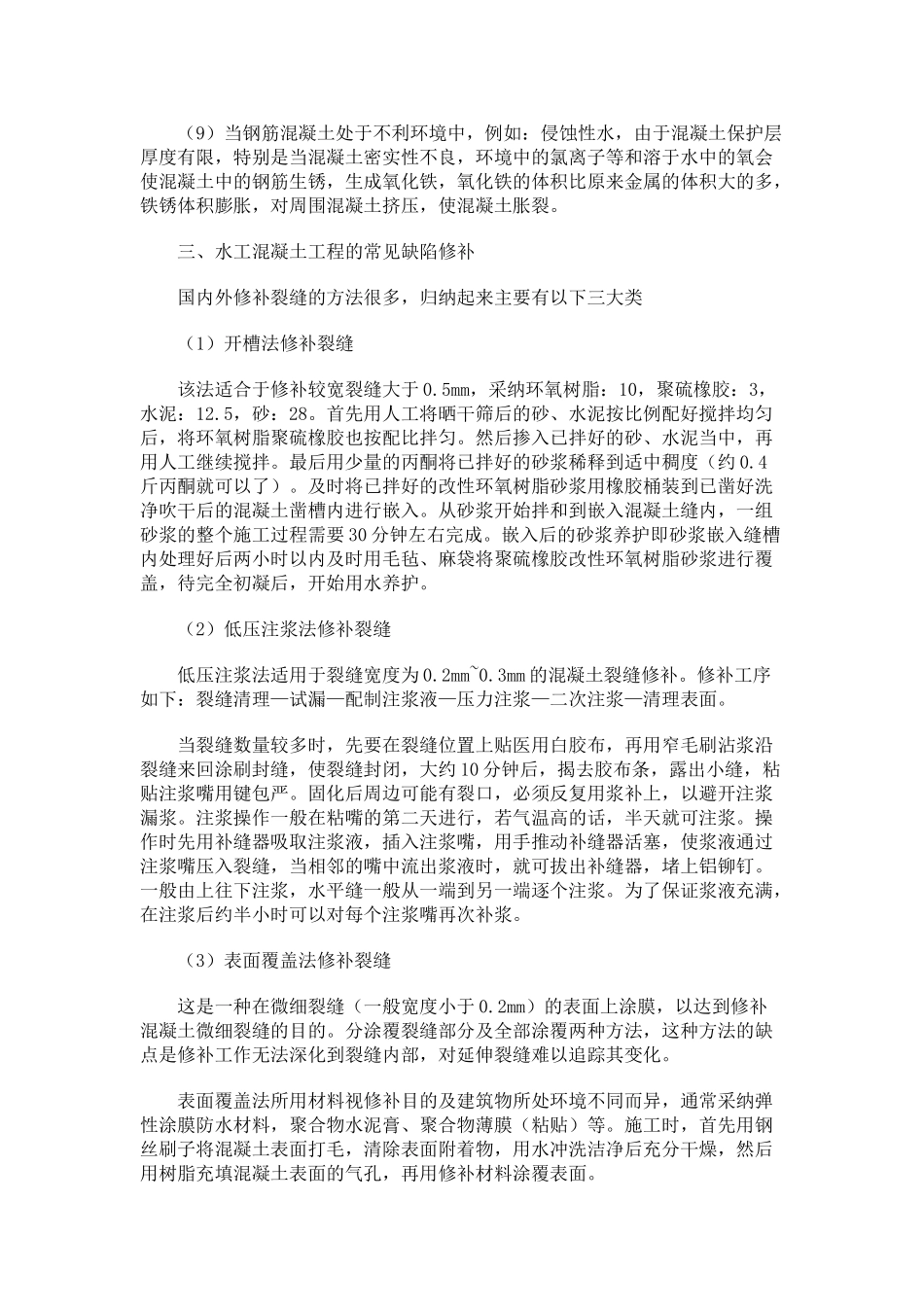

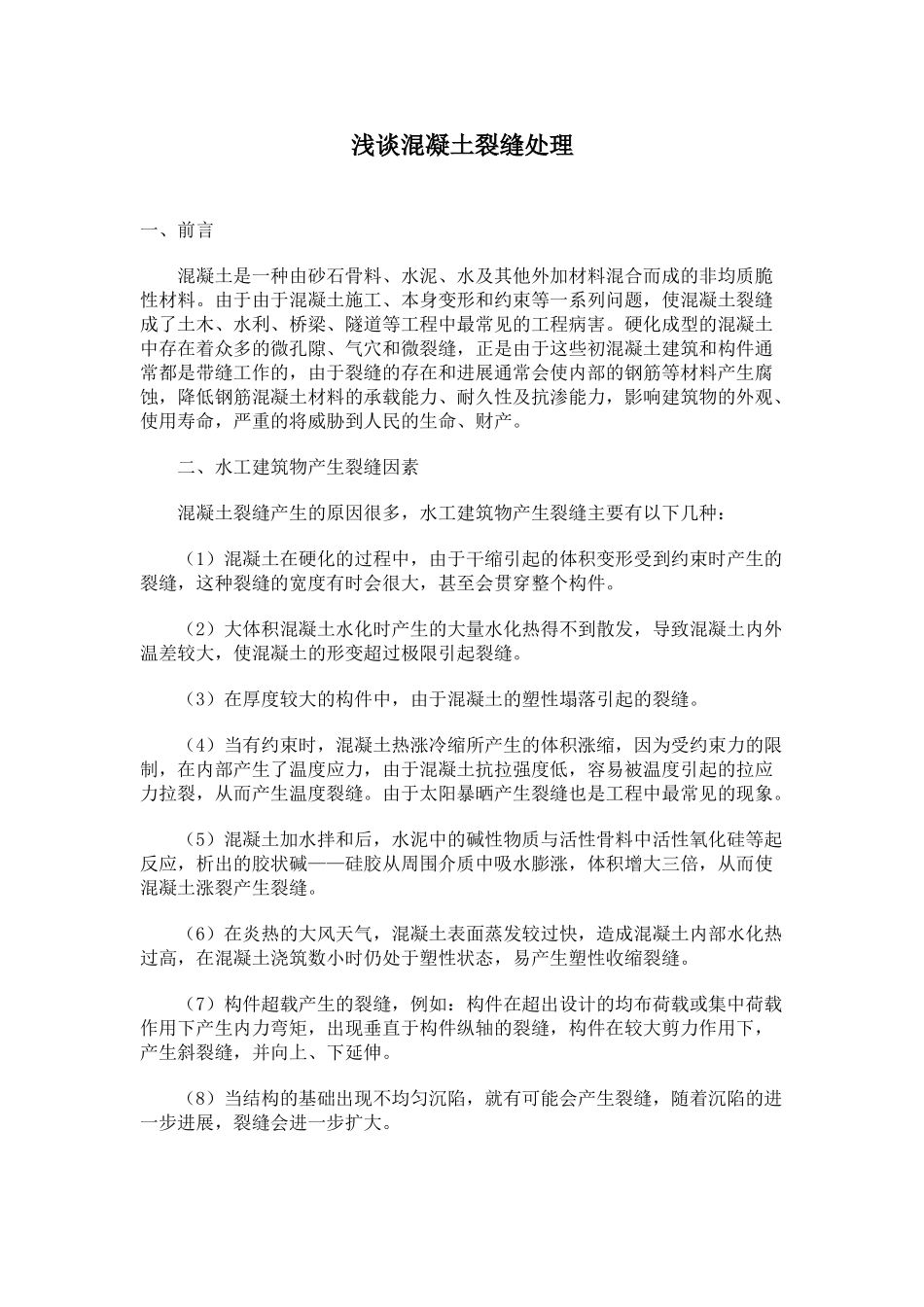

浅谈混凝土裂缝处理一、前言 混凝土是一种由砂石骨料、水泥、水及其他外加材料混合而成的非均质脆性材料。由于由于混凝土施工、本身变形和约束等一系列问题，使混凝土裂缝成了土木、水利、桥梁、隧道等工程中最常见的工程病害。硬化成型的混凝土中存在着众多的微孔隙、气穴和微裂缝，正是由于这些初混凝土建筑和构件通常都是带缝工作的，由于裂缝的存在和进展通常会使内部的钢筋等材料产生腐蚀，降低钢筋混凝土材料的承载能力、耐久性及抗渗能力，影响建筑物的外观、使用寿命，严重的将威胁到人民的生命、财产。 二、水工建筑物产生裂缝因素 混凝土裂缝产生的原因很多，水工建筑物产生裂缝主要有以下几种： （1）混凝土在硬化的过程中，由于干缩引起的体积变形受到约束时产生的裂缝，这种裂缝的宽度有时会很大，甚至会贯穿整个构件。 （2）大体积混凝土水化时产生的大量水化热得不到散发，导致混凝土内外温差较大，使混凝土的形变超过极限引起裂缝。 （3）在厚度较大的构件中，由于混凝土的塑性塌落引起的裂缝。 （4）当有约束时，混凝土热涨冷缩所产生的体积涨缩，因为受约束力的限制，在内部产生了温度应力，由于混凝土抗拉强度低，容易被温度引起的拉应力拉裂，从而产生温度裂缝。由于太阳暴晒产生裂缝也是工程中最常见的现象。 （5）混凝土加水拌和后，水泥中的碱性物质与活性骨料中活性氧化硅等起反应，析出的胶状碱——硅胶从周围介质中吸水膨涨，体积增大三倍，从而使混凝土涨裂产生裂缝。 （6）在炎热的大风天气，混凝土表面蒸发较过快，造成混凝土内部水化热过高，在混凝土浇筑数小时仍处于塑性状态，易产生塑性收缩裂缝。 （7）构件超载产生的裂缝，例如：构件在超出设计的均布荷载或集中荷载作用下产生内力弯矩，出现垂直于构件纵轴的裂缝，构件在较大剪力作用下，产生斜裂缝，并向上、下延伸。 （8）当结构的基础出现不均匀沉陷，就有可能会产生裂缝，随着沉陷的进一步进展，裂缝会进一步扩大。 （9）当钢筋混凝土处于不利环境中，例如：侵蚀性水，由于混凝土保护层厚度有限，特别是当混凝土密实性不良，环境中的氯离子等和溶于水中的氧会使混凝土中的钢筋生锈，生成氧化铁，氧化铁的体积比原来金属的体积大的多，铁锈体积膨胀，对周围混凝土挤压，使混凝土胀裂。 三、水工混凝土工程的常见缺陷修补 国内外修补裂缝的方法很多，归纳起来主要有以下三大类 （1）开槽法修补裂缝 该法适合于修补较宽裂缝大于 0.5mm，采纳...
