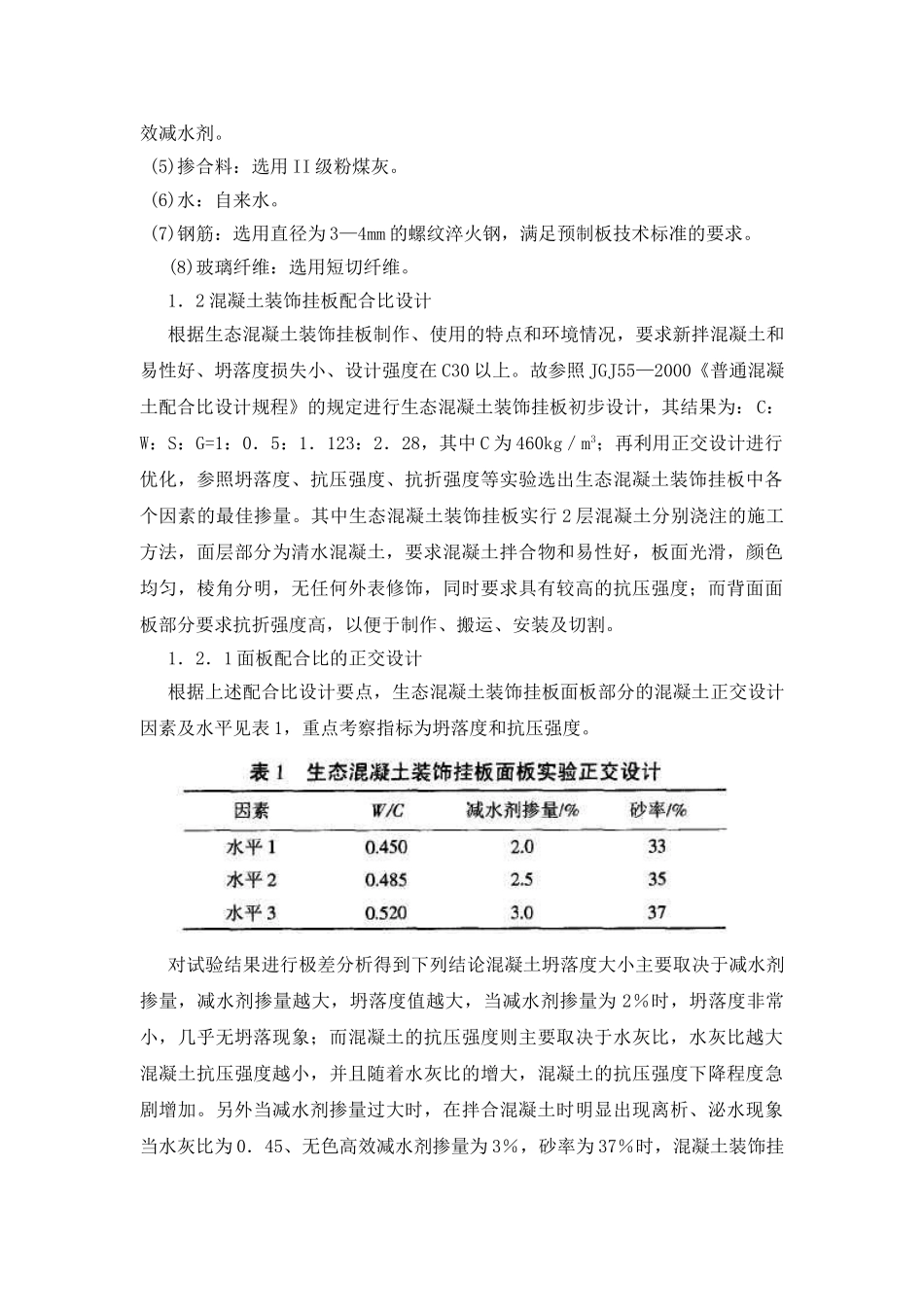

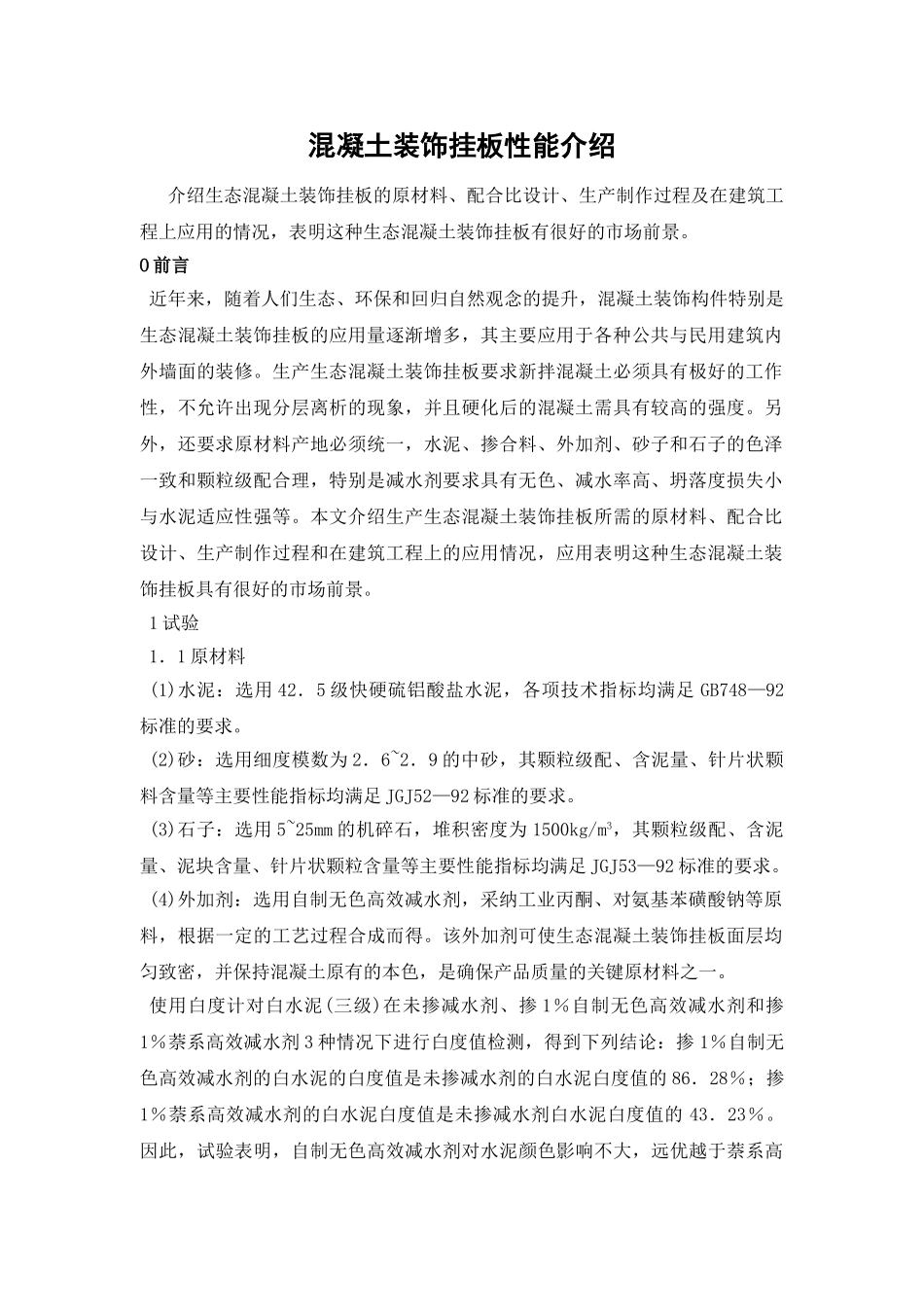

混凝土装饰挂板性能介绍介绍生态混凝土装饰挂板的原材料、配合比设计、生产制作过程及在建筑工程上应用的情况，表明这种生态混凝土装饰挂板有很好的市场前景。O 前言近年来，随着人们生态、环保和回归自然观念的提升，混凝土装饰构件特别是生态混凝土装饰挂板的应用量逐渐增多，其主要应用于各种公共与民用建筑内外墙面的装修。生产生态混凝土装饰挂板要求新拌混凝土必须具有极好的工作性，不允许出现分层离析的现象，并且硬化后的混凝土需具有较高的强度。另外，还要求原材料产地必须统一，水泥、掺合料、外加剂、砂子和石子的色泽一致和颗粒级配合理，特别是减水剂要求具有无色、减水率高、坍落度损失小与水泥适应性强等。本文介绍生产生态混凝土装饰挂板所需的原材料、配合比设计、生产制作过程和在建筑工程上的应用情况，应用表明这种生态混凝土装饰挂板具有很好的市场前景。1 试验1．1 原材料(1)水泥：选用 42．5 级快硬硫铝酸盐水泥，各项技术指标均满足 GB748—92标准的要求。(2)砂：选用细度模数为 2．6~2．9 的中砂，其颗粒级配、含泥量、针片状颗料含量等主要性能指标均满足 JGJ52—92 标准的要求。(3)石子：选用 5~25mm 的机碎石，堆积密度为 1500kg/m3，其颗粒级配、含泥量、泥块含量、针片状颗粒含量等主要性能指标均满足 JGJ53—92 标准的要求。(4)外加剂：选用自制无色高效减水剂，采纳工业丙酮、对氨基苯磺酸钠等原料，根据一定的工艺过程合成而得。该外加剂可使生态混凝土装饰挂板面层均匀致密，并保持混凝土原有的本色，是确保产品质量的关键原材料之一。使用白度计对白水泥(三级)在未掺减水剂、掺 1％自制无色高效减水剂和掺1％萘系高效减水剂 3 种情况下进行白度值检测，得到下列结论：掺 1％自制无色高效减水剂的白水泥的白度值是未掺减水剂的白水泥白度值的 86．28％；掺1％萘系高效减水剂的白水泥白度值是未掺减水剂白水泥白度值的 43．23％。因此，试验表明，自制无色高效减水剂对水泥颜色影响不大，远优越于萘系高效减水剂。(5)掺合料：选用 II 级粉煤灰。(6)水：自来水。(7)钢筋：选用直径为 3—4mm 的螺纹淬火钢，满足预制板技术标准的要求。(8)玻璃纤维：选用短切纤维。1．2 混凝土装饰挂板配合比设计根据生态混凝土装饰挂板制作、使用的特点和环境情况，要求新拌混凝土和易性好、坍落度损失小、设计强度在 C30 以上。故参照 JGJ55—2000《普通混凝土配合比设计规程》的规定进行生态混凝...
