游泳中心空调应用案例

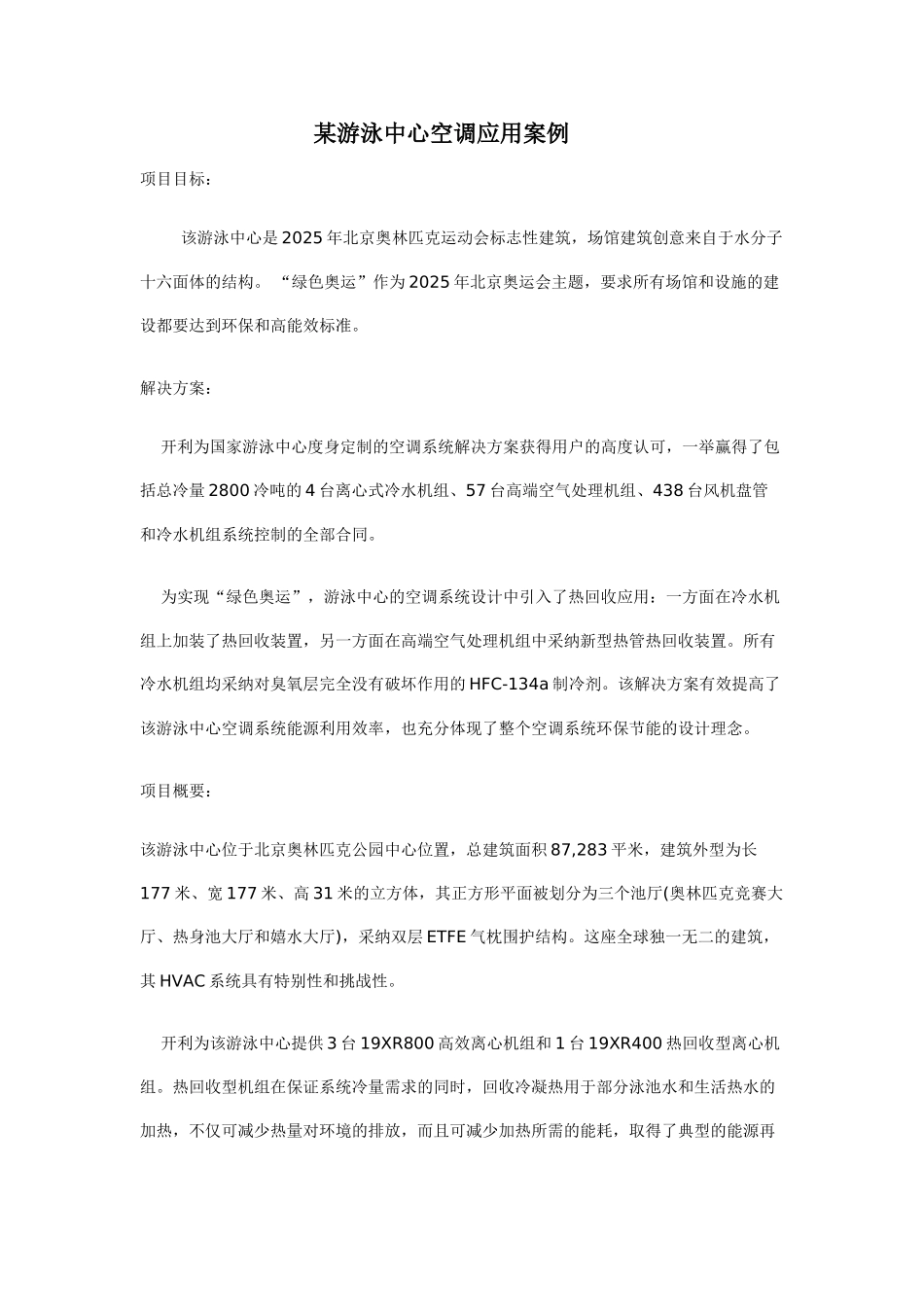

某游泳中心空调应用案例项目目标：该游泳中心是 2025 年北京奥林匹克运动会标志性建筑，场馆建筑创意来自于水分子十六面体的结构。 “绿色奥运”作为 2025 年北京奥运会主题，要求所有场馆和设施的建设都要达到环保和高能效标准。 解决方案： 开利为国家游泳中心度身定制的空调系统解决方案获得用户的高度认可，一举赢得了包括总冷量 2800 冷吨的 4 台离心式冷水机组、57 台高端空气处理机组、438 台风机盘管和冷水机组系统控制的全部合同。 为实现“绿色奥运”，游泳中心的空调系统设计中引入了热回收应用：一方面在冷水机组上加装了热回收装置，另一方面在高端空气处理机组中采纳新型热管热回收装置。所有冷水机组均采纳对臭氧层完全没有破坏作用的 HFC-134a 制冷剂。该解决方案有效提高了该游泳中心空调系统能源利用效率，也充分体现了整个空调系统环保节能的设计理念。 项目概要：该游泳中心位于北京奥林匹克公园中心位置，总建筑面积 87,283 平米，建筑外型为长177 米、宽 177 米、高 31 米的立方体，其正方形平面被划分为三个池厅(奥林匹克竞赛大厅、热身池大厅和嬉水大厅)，采纳双层 ETFE 气枕围护结构。这座全球独一无二的建筑，其 HVAC 系统具有特别性和挑战性。 开利为该游泳中心提供 3 台 19XR800 高效离心机组和 1 台 19XR400 热回收型离心机组。热回收型机组在保证系统冷量需求的同时，回收冷凝热用于部分泳池水和生活热水的加热，不仅可减少热量对环境的排放，而且可减少加热所需的能耗，取得了典型的能源再利用效果。19XR 离心机组专用的热回收器的设计，可制取 40℃的热水进行应用，获得50%以上的热回收量，完全达到冷水机组系统的设计要求。 开利空气处理机组内部加装的热管热回收装置，有效回收排风的热量用于新风加热，显著降低了系统能耗。此外，在该游泳中心特别的高温高氯环境下，一般的涂料会引起机组零部件涂层的锈化腐蚀，而开利的 39CBF 组合式空气处理机组特别采纳聚酯喷涂，为该游泳中心提供了先进的防腐防锈解决方案。 开利控制网络系统 CCN 针对冷水机组系统应用，配合设计方的节能要求，协调管理包括冷水机组在内的所有相关设备，实现多台冷水机组的台数与加卸载控制的最优化运行，进一步提高了系统能源利用效率。开利北京奥运远程监控中心全面监控北京奥运场馆开利冷水机组的运行状况，提供开利机组的预防诊断，保障整个空调系统高效可靠运行。 项目总结： 所在地...
