湖南某热电联产工程锅炉本体水压试验作业指导书

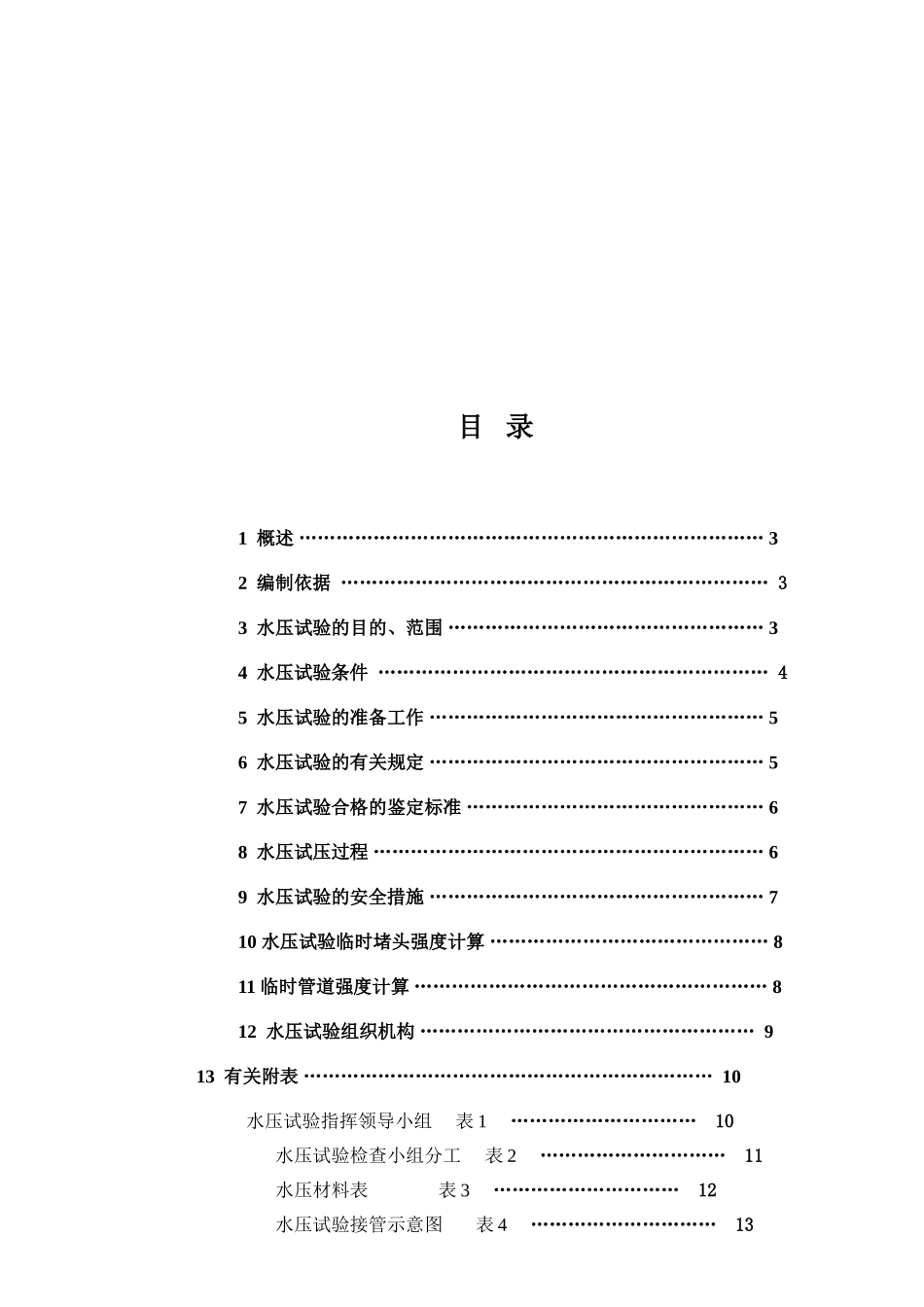

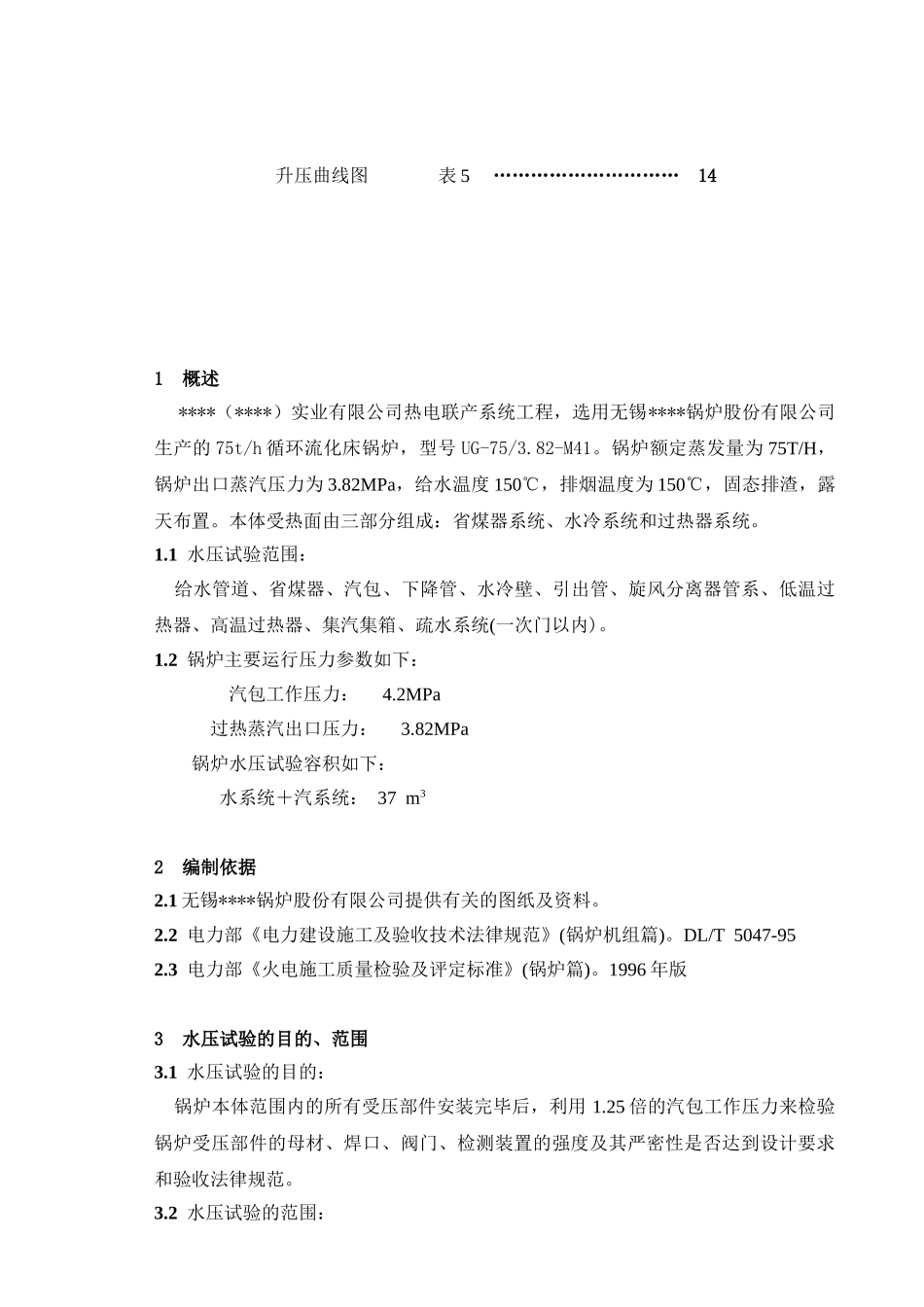

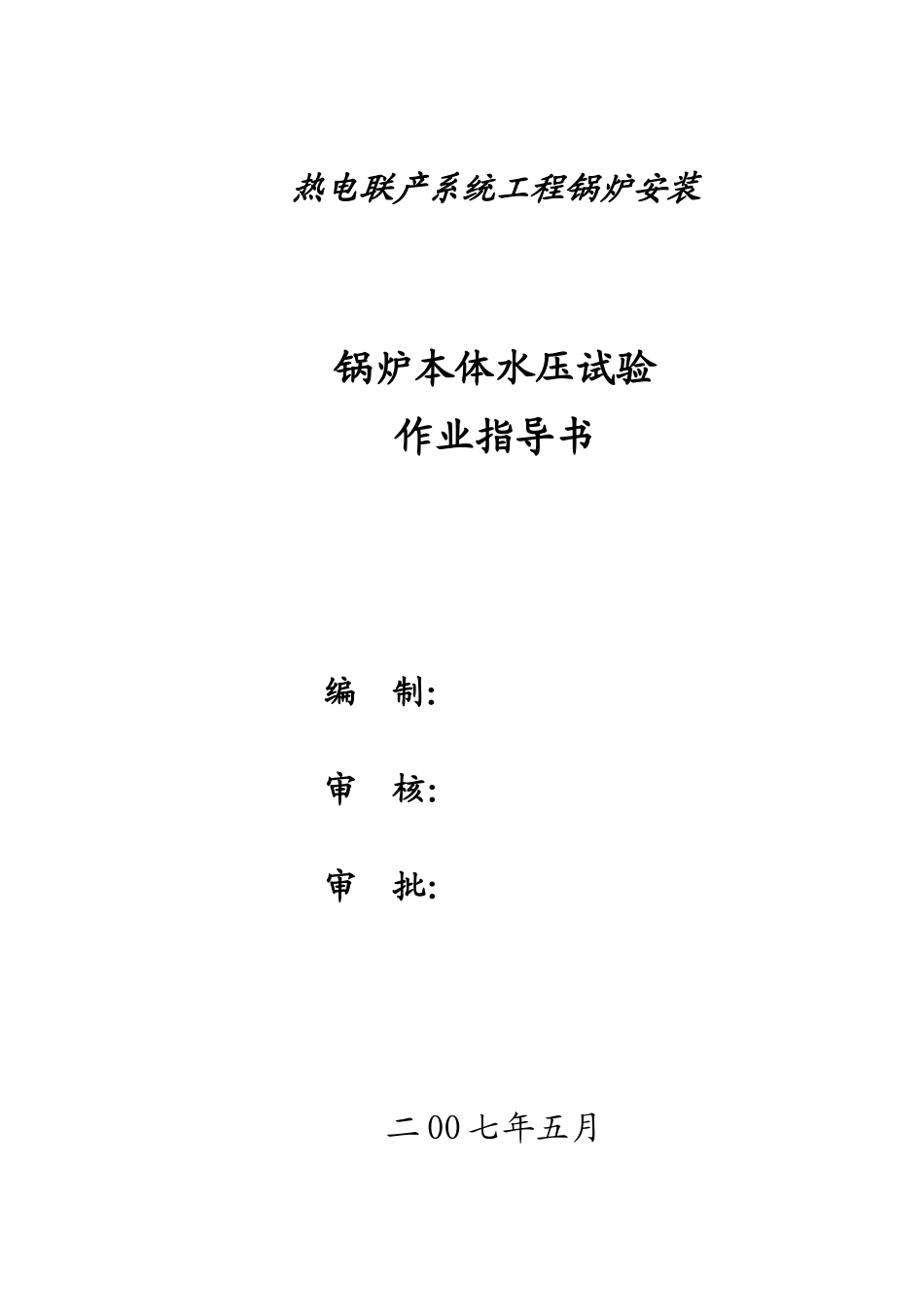

热电联产系统工程锅炉安装锅炉本体水压试验作业指导书编 制： 审 核： 审 批： 二 OO 七年五月目 录1 概述 ………………………………………………………………… 32 编制依据 …………………………………………………………… 33 水压试验的目的、范围 …………………………………………… 34 水压试验条件 ……………………………………………………… 45 水压试验的准备工作 ……………………………………………… 56 水压试验的有关规定 ……………………………………………… 57 水压试验合格的鉴定标准 ………………………………………… 68 水压试压过程 ……………………………………………………… 69 水压试验的安全措施 ……………………………………………… 7 10 水压试验临时堵头强度计算 ……………………………………… 811 临时管道强度计算 ………………………………………………… 812 水压试验组织机构 ……………………………………………… 9 13 有关附表 ………………………………………………………… 10 水压试验指挥领导小组 表 1 ………………………… 10 水压试验检查小组分工 表 2 ………………………… 11 水压材料表 表 3 ………………………… 12水压试验接管示意图 表 4 ………………………… 13升压曲线图 表 5 ………………………… 141 概述 ****（****）实业有限公司热电联产系统工程，选用无锡****锅炉股份有限公司生产的 75t/h 循环流化床锅炉，型号 UG-75/3.82-M41。锅炉额定蒸发量为 75T/H，锅炉出口蒸汽压力为 3.82MPa，给水温度 150℃，排烟温度为 150℃，固态排渣，露天布置。本体受热面由三部分组成：省煤器系统、水冷系统和过热器系统。1.1 水压试验范围： 给水管道、省煤器、汽包、下降管、水冷壁、引出管、旋风分离器管系、低温过热器、高温过热器、集汽集箱、疏水系统(一次门以内)。1.2 锅炉主要运行压力参数如下： 汽包工作压力： 4.2MPa 过热蒸汽出口压力： 3.82MPa 锅炉水压试验容积如下： 水系统＋汽系统： 37 m32 编制依据2.1 无锡****锅炉股份有限公司提供有关的图纸及资料。2.2 电力部《电力建设施工及验收技术法律规范》(锅炉机组篇)。DL/T 5047-952.3 电力部《火电施工质量检验及评定标准》(锅炉篇)。1996 年版3 水压试验的目的、范围3.1 水压试验的目的： 锅炉本体范围内的所...
