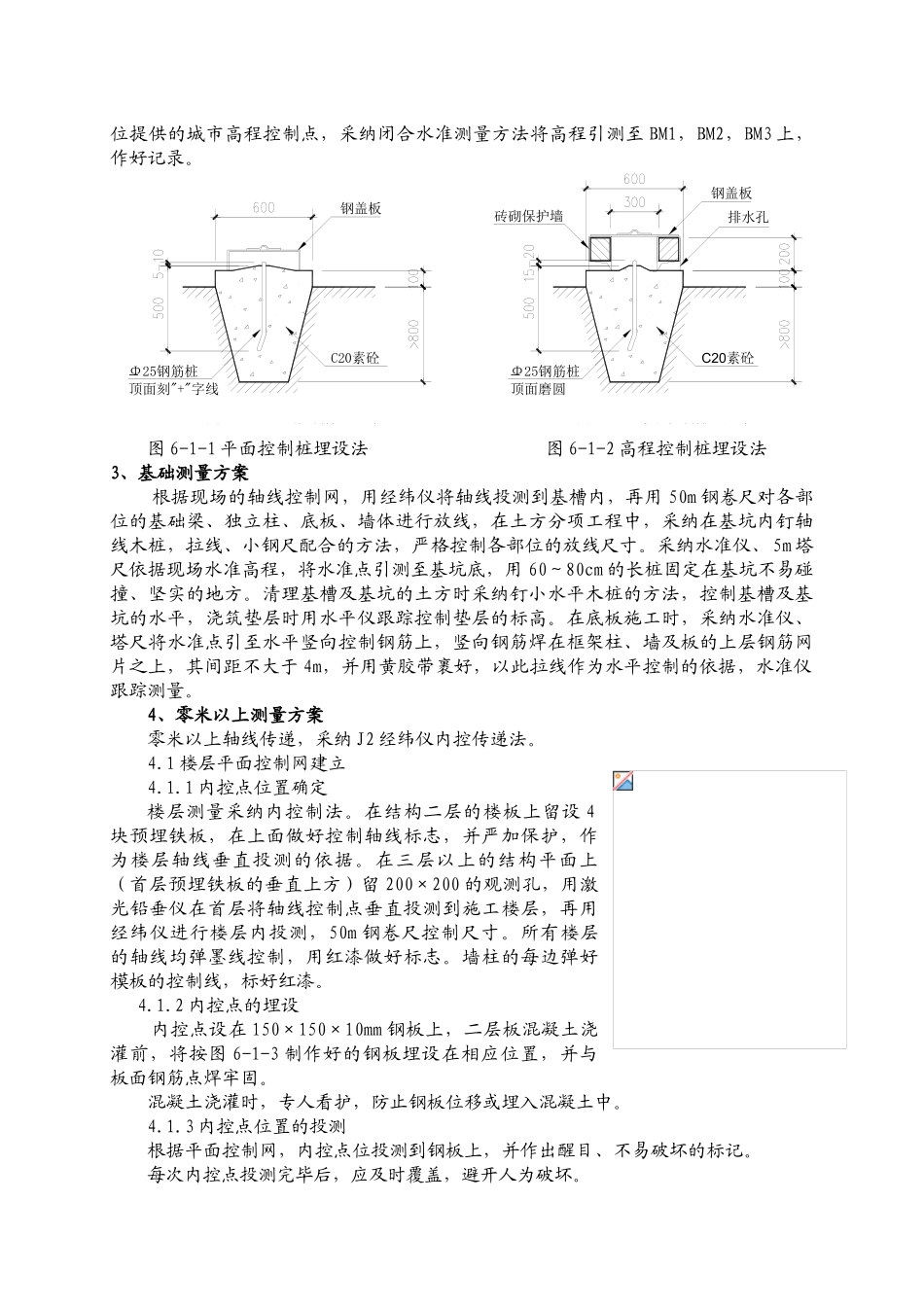

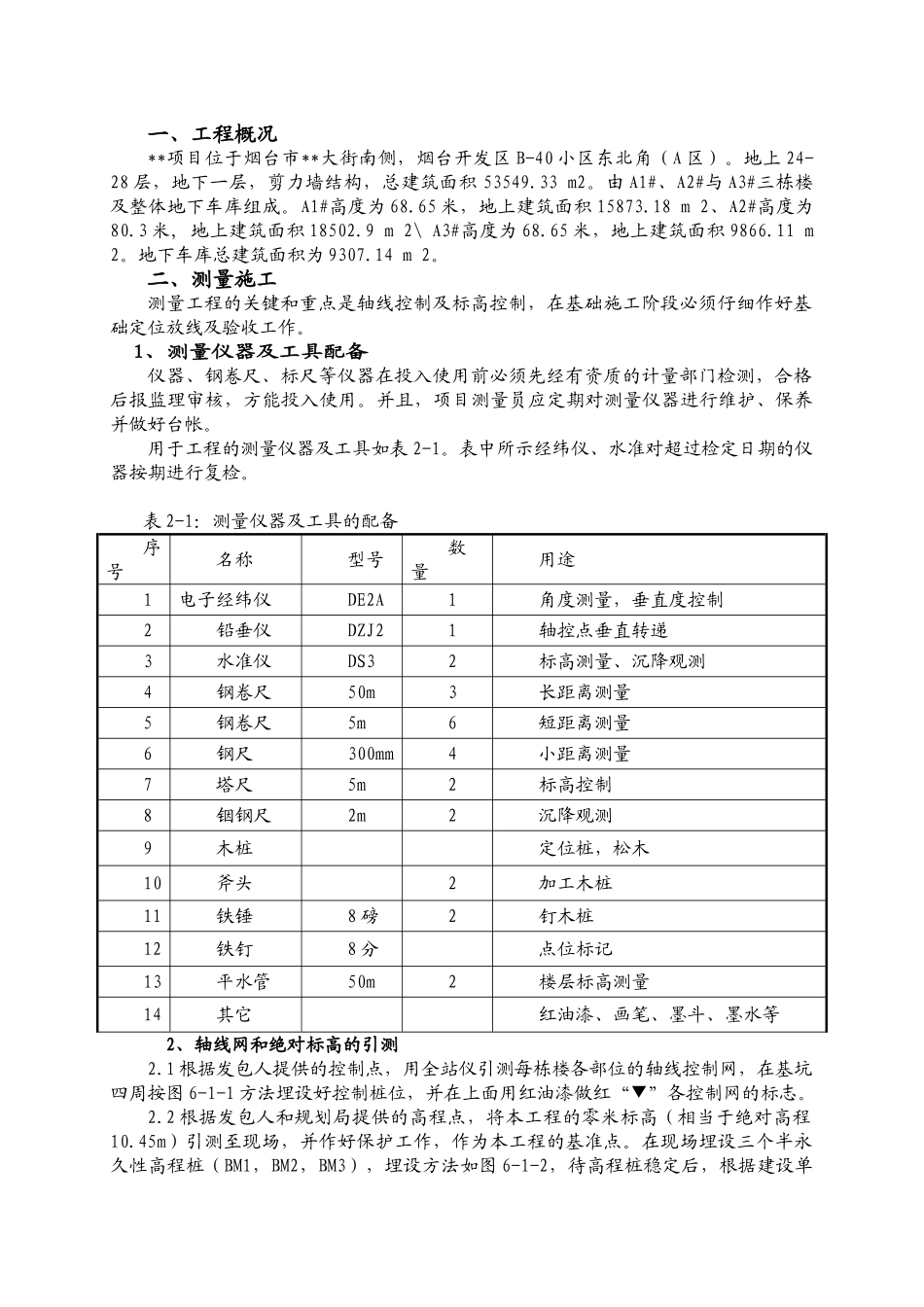

烟台市**﹒**住宅小区工程测量方案编 制 审 核 ** 烟台**项目部 2010 年 10 月 3 日测 量 方 案一、工程概况**项目位于烟台市**大街南侧，烟台开发区 B-40 小区东北角（A 区）。地上 24-28 层，地下一层，剪力墙结构，总建筑面积 53549.33 m2。由 A1#、A2#与 A3#三栋楼及整体地下车库组成。A1#高度为 68.65 米，地上建筑面积 15873.18 m 2、A2#高度为80.3 米, 地上建筑面积 18502.9 m 2\ A3#高度为 68.65 米，地上建筑面积 9866.11 m 2。地下车库总建筑面积为 9307.14 m 2。二、测量施工测量工程的关键和重点是轴线控制及标高控制，在基础施工阶段必须仔细作好基础定位放线及验收工作。1、测量仪器及工具配备仪器、钢卷尺、标尺等仪器在投入使用前必须先经有资质的计量部门检测，合格后报监理审核，方能投入使用。并且，项目测量员应定期对测量仪器进行维护、保养并做好台帐。用于工程的测量仪器及工具如表 2-1。表中所示经纬仪、水准对超过检定日期的仪器按期进行复检。 表 2-1：测量仪器及工具的配备序号名称型号数量用途1电子经纬仪DE2A1角度测量，垂直度控制2铅垂仪DZJ21轴控点垂直转递3水准仪DS32标高测量、沉降观测4钢卷尺50m3长距离测量5钢卷尺5m6短距离测量6钢尺300mm4小距离测量7塔尺5m2标高控制8铟钢尺2m2沉降观测9木桩定位桩，松木10斧头2加工木桩11铁锤8 磅2钉木桩12铁钉8 分点位标记13平水管50m2楼层标高测量14其它红油漆、画笔、墨斗、墨水等 2、轴线网和绝对标高的引测2.1 根据发包人提供的控制点，用全站仪引测每栋楼各部位的轴线控制网，在基坑四周按图 6-1-1 方法埋设好控制桩位，并在上面用红油漆做红“▼”各控制网的标志。2.2 根据发包人和规划局提供的高程点，将本工程的零米标高（相当于绝对高程10.45m）引测至现场，并作好保护工作，作为本工程的基准点。在现场埋设三个半永久性高程桩（BM1，BM2，BM3），埋设方法如图 6-1-2，待高程桩稳定后，根据建设单位提供的城市高程控制点，采纳闭合水准测量方法将高程引测至 BM1，BM2，BM3 上，作好记录。 图 6-1-1 平面控制桩埋设法 图 6-1-2 高程控制桩埋设法3、基础测量方案根据现场的轴线控制网，用经纬仪将轴线投测到基槽内，再用 50m 钢卷尺对各部位的基础梁、独立柱、底板、墙体进行放线，在土方分项工程中，采纳在基坑内钉轴线木桩，拉线、小钢尺配合的方法，严格控制各部位的放线尺寸。采纳水准仪、 5m...
