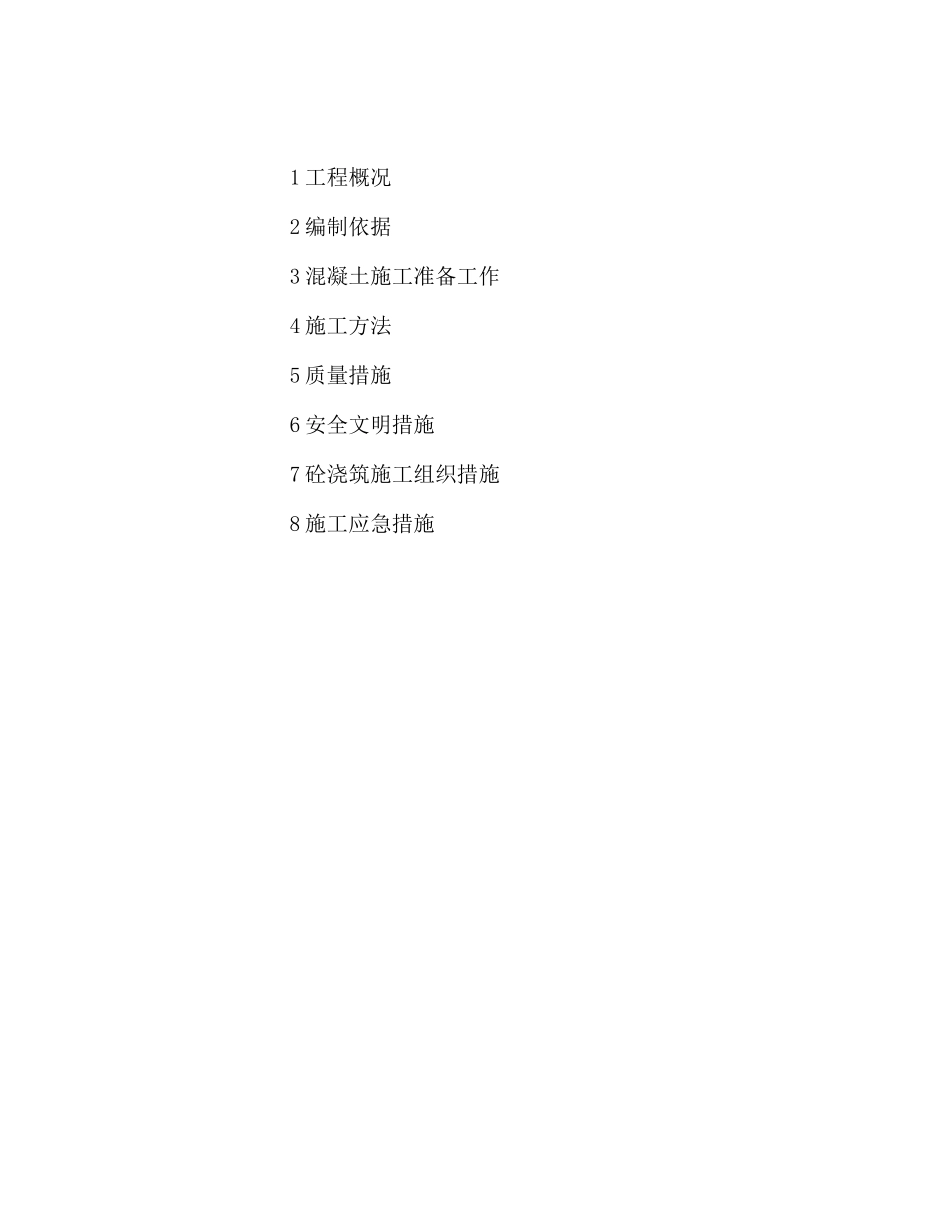

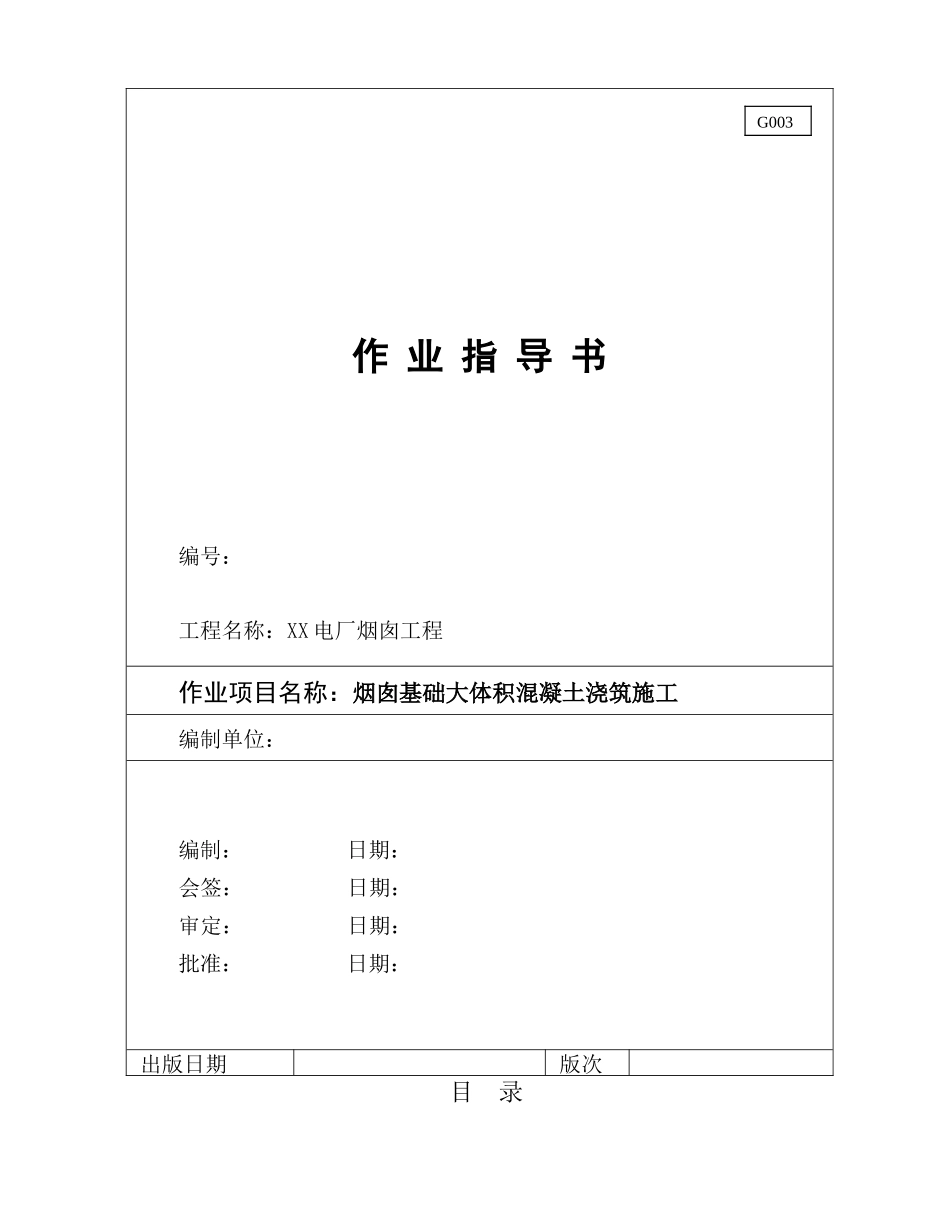

作 业 指 导 书编号： 工程名称：XX 电厂烟囱工程作业项目名称：烟囱基础大体积混凝土浇筑施工编制单位： 编制： 日期：会签： 日期：审定： 日期：批准： 日期： 出版日期 版次 目 录G0031 工程概况2 编制依据3 混凝土施工准备工作4 施工方法5 质量措施6 安全文明措施7 砼浇筑施工组织措施8 施工应急措施1 工程概况本工程烟囱基础采纳钢筋混凝土圆形板式基础。基础承台由95根Ф1200钻孔灌注桩支承，桩顶标高-5.7m，桩主筋伸入基础42d。基础承台半径为19.4m，底标高为-5.8m，顶标高±0.00m，基础混凝土等级为C35，共5084 m3，属大体积混凝土。本工程±0.00m标高相当于85年国家高程5.10m，烟囱中心点设计坐标：A=2834.214、B=5679.400。 2 编制依据2.1《电力建设施工质量验及评定规程》（DL/T5210.1-2025 土建工程）2.2《混凝土结构工程施工质量验收法律规范》(GB50204-2025)2.3《混凝土质量控制标准》(GB50164-92)2.4 部颁《电力建设安全工作规程》（火力发电厂部分）2.5《工程建设标准强制性条文》(2025 版)2.6 施工图纸3 混凝土施工准备工作3.1 技术条件3.1.1大体积混凝土浇筑方案确定（其中包括泵车布置以及搅拌车运行路线的确定）；3.1.2大体积混凝土养护方案经确定，混凝土测温方案经确定；3.1.3混凝土浇筑方案经技术交底；3.1.4混凝土配合比已确定。3.2 施工现场3.2.1搅拌车运输通道、泵车停靠位置场地平整完毕、道路畅通；3.2.2夜间施工照明（包括备用灯）布置完毕；3.2.3混凝土浇筑施工用电布置到位；3.2.4混凝土养护水管接通到位；3.2.5测温点布置到位并接通至测温仪，测温仪经调试正常；3.2.6现场混凝土浇筑测温棚、现场办公室搭设完毕；3.2.7混凝土养护用麻袋、塑料薄膜、试块模等准备到位；3.2.8混凝土振捣棒有足够的备用量，并经过检查，确保机械运行正常。3.2.9掌握气象资料；3.3 混凝土搅拌站3.3.1混凝土由汕头市升达商品混凝土公司供应，根据其搅拌站规模，有能力独立完混凝土供应。3.3.2搅拌站根据配合比报告拌制混凝土。3.3.3混凝土水泥、外加剂、粉煤灰等原材料必须是同一厂家、规格、型号的产品。3.3.4浇筑前对材料准备情况、材料供应以及混凝土供应情况经检查验收。4 施工方法4.1 浇筑机械1辆42m泵车,2辆37m泵车，1辆备用泵车。39辆混凝土搅拌车运输。振捣器配备15台(3台备用)，潜水泵2台。混凝土泵车布置位置见下图：3.2 浇筑方法三套泵管同时集中于烟囱中心，采纳中心大斜坡浇注法，...
