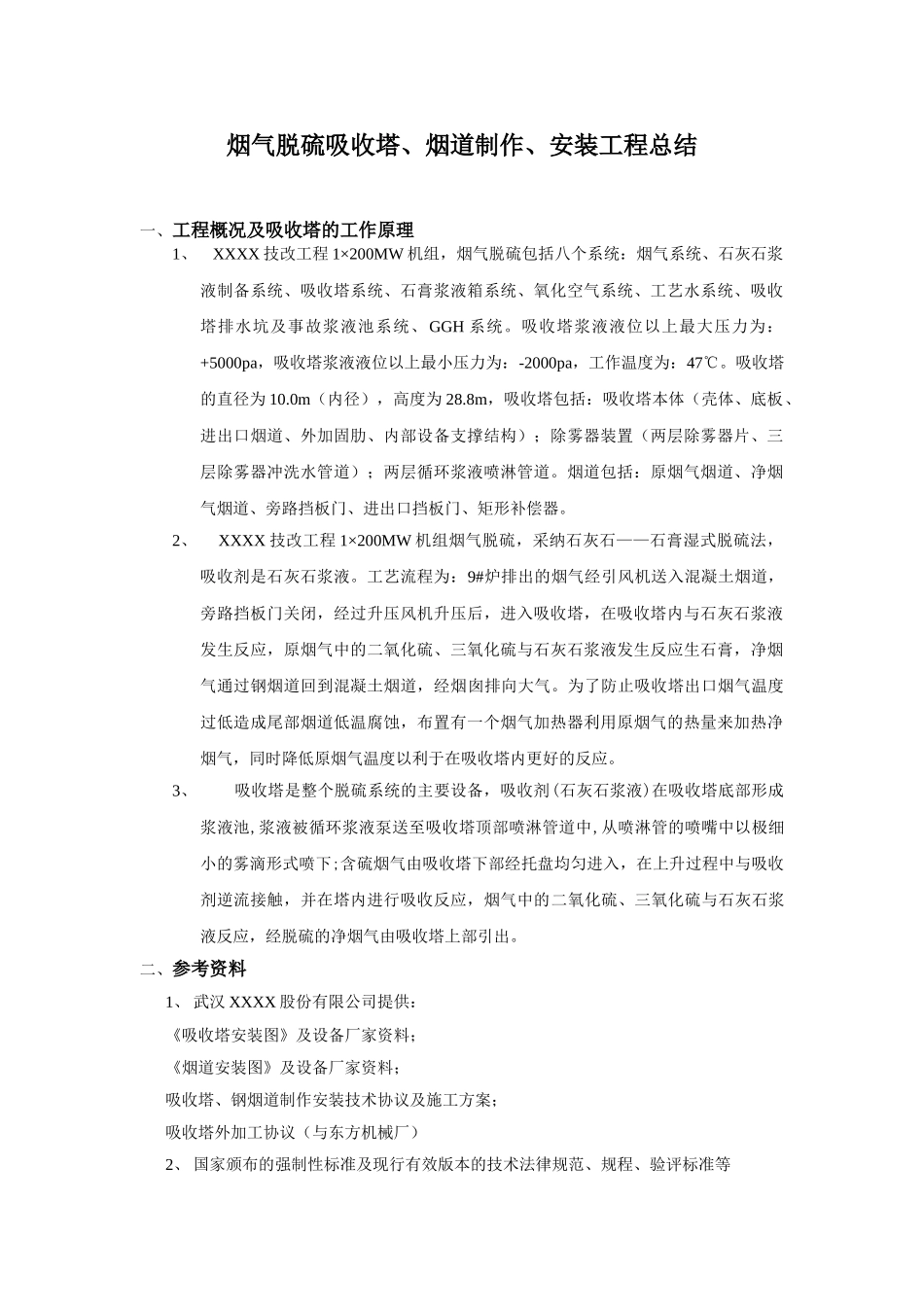

烟气脱硫吸收塔、烟道制作、安装工程总结一、工程概况及吸收塔的工作原理1、 XXXX 技改工程 1×200MW 机组，烟气脱硫包括八个系统：烟气系统、石灰石浆液制备系统、吸收塔系统、石膏浆液箱系统、氧化空气系统、工艺水系统、吸收塔排水坑及事故浆液池系统、GGH 系统。吸收塔浆液液位以上最大压力为：+5000pa，吸收塔浆液液位以上最小压力为：-2000pa，工作温度为：47℃。吸收塔的直径为 10.0m（内径），高度为 28.8m，吸收塔包括：吸收塔本体（壳体、底板、进出口烟道、外加固肋、内部设备支撑结构）；除雾器装置（两层除雾器片、三层除雾器冲洗水管道）；两层循环浆液喷淋管道。烟道包括：原烟气烟道、净烟气烟道、旁路挡板门、进出口挡板门、矩形补偿器。2、 XXXX 技改工程 1×200MW 机组烟气脱硫，采纳石灰石——石膏湿式脱硫法，吸收剂是石灰石浆液。工艺流程为：9#炉排出的烟气经引风机送入混凝土烟道，旁路挡板门关闭，经过升压风机升压后，进入吸收塔，在吸收塔内与石灰石浆液发生反应，原烟气中的二氧化硫、三氧化硫与石灰石浆液发生反应生石膏，净烟气通过钢烟道回到混凝土烟道，经烟囱排向大气。为了防止吸收塔出口烟气温度过低造成尾部烟道低温腐蚀，布置有一个烟气加热器利用原烟气的热量来加热净烟气，同时降低原烟气温度以利于在吸收塔内更好的反应。3、 吸收塔是整个脱硫系统的主要设备，吸收剂(石灰石浆液)在吸收塔底部形成浆液池,浆液被循环浆液泵送至吸收塔顶部喷淋管道中,从喷淋管的喷嘴中以极细小的雾滴形式喷下;含硫烟气由吸收塔下部经托盘均匀进入，在上升过程中与吸收剂逆流接触，并在塔内进行吸收反应，烟气中的二氧化硫、三氧化硫与石灰石浆液反应，经脱硫的净烟气由吸收塔上部引出。二、参考资料1、 武汉 XXXX 股份有限公司提供：《吸收塔安装图》及设备厂家资料；《烟道安装图》及设备厂家资料；吸收塔、钢烟道制作安装技术协议及施工方案；吸收塔外加工协议（与东方机械厂）2、 国家颁布的强制性标准及现行有效版本的技术法律规范、规程、验评标准等《火力发电厂污染物排放标准》GB13223—1996《火电施工质量检验及评定标准》锅炉篇《火电施工质量检验及评定标准》焊接篇《火电施工质量检验及评定标准》加工配制篇《钢结构设计法律规范》（GBJ17）《钢制焊接常压容器》（JB/T4753）《烟风煤粉管道零件典型设计手册》（74DD）三、烟气脱硫吸收塔、烟道工程量及人力、机械1、 烟气脱硫吸收塔、烟道工程...
