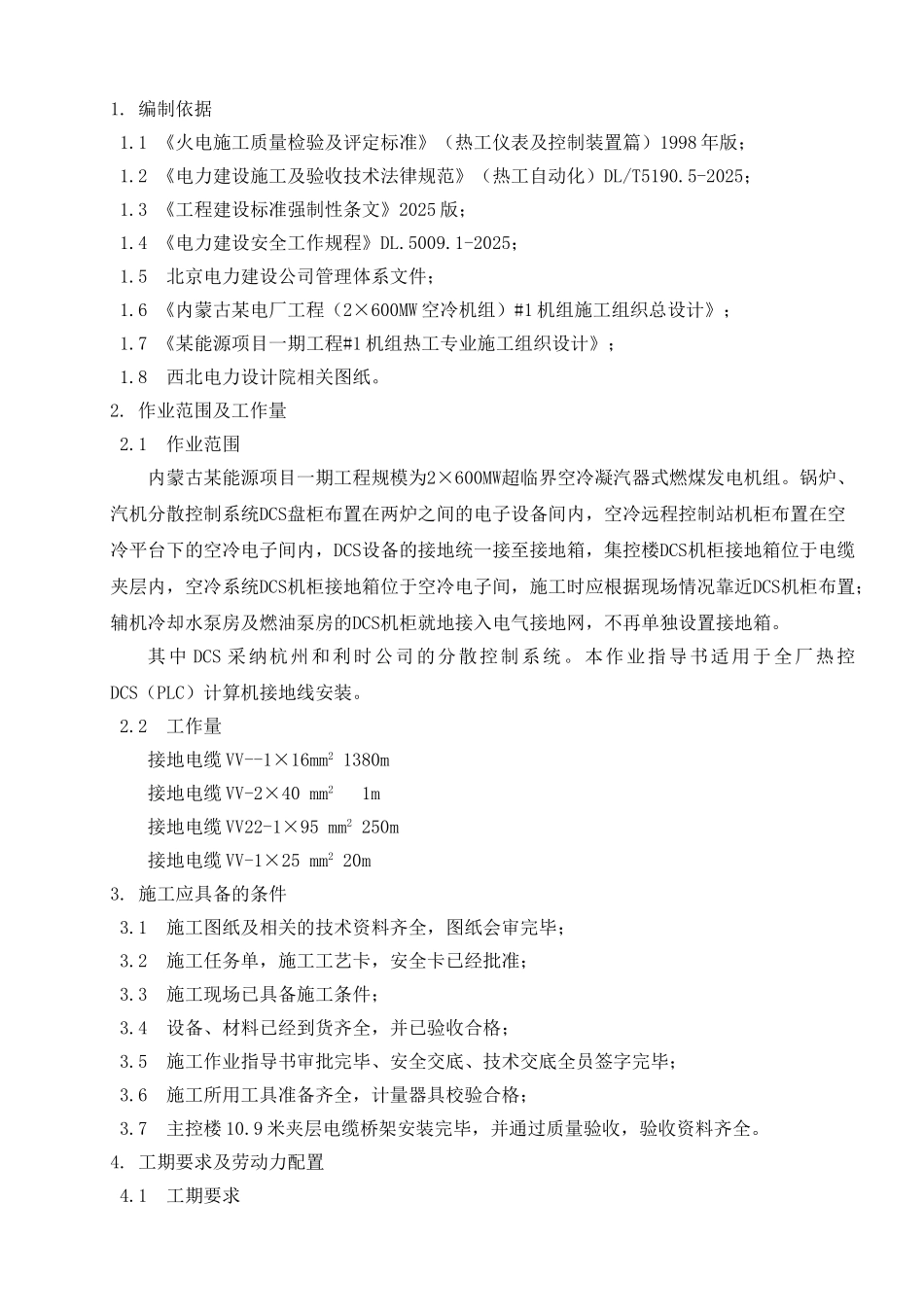

热控dcs计算机接地系统作业指导书

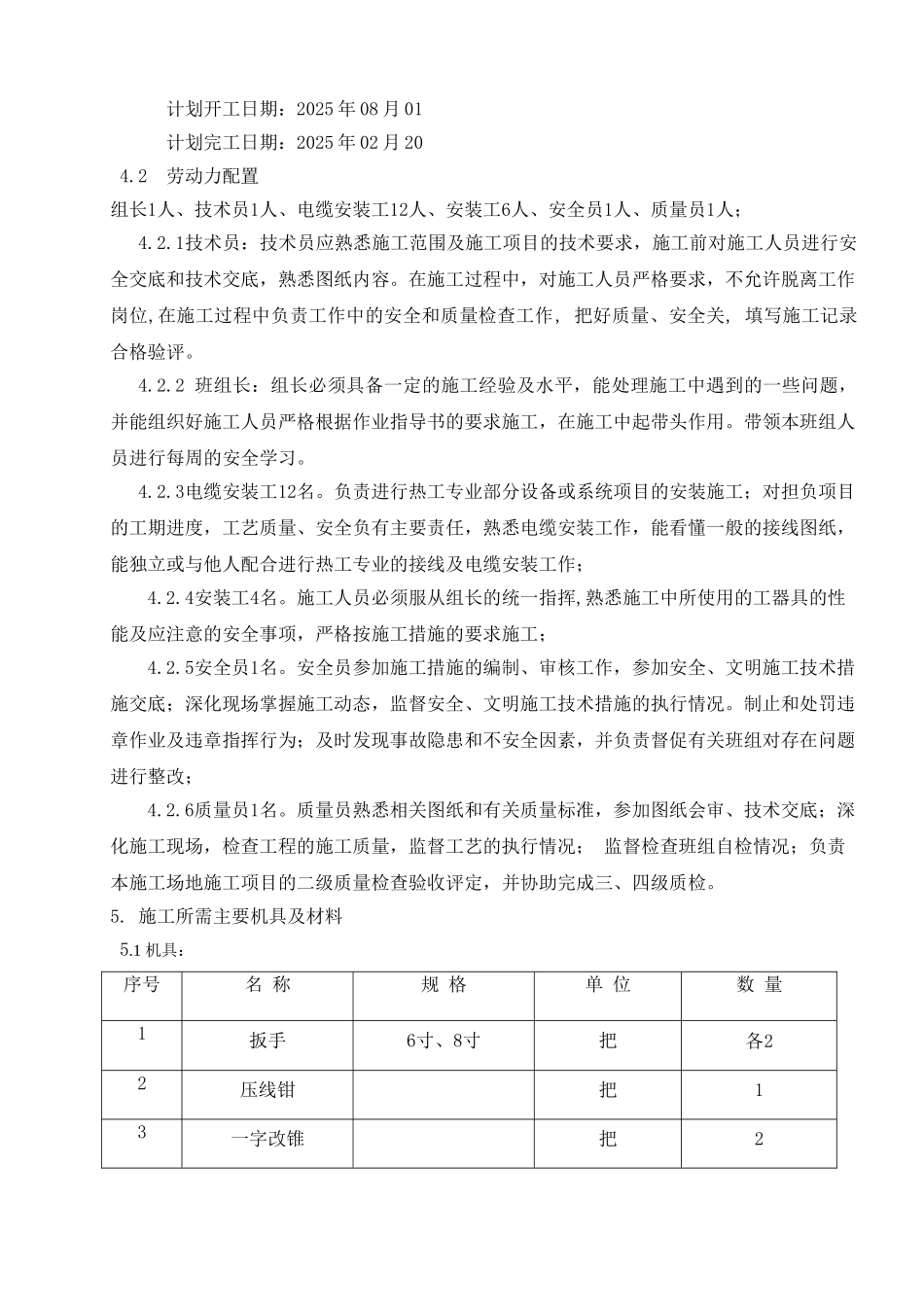

1. 编制依据1.1 《火电施工质量检验及评定标准》（热工仪表及控制装置篇）1998 年版；1.2 《电力建设施工及验收技术法律规范》（热工自动化）DL/T5190.5-2025；1.3 《工程建设标准强制性条文》2025 版；1.4 《电力建设安全工作规程》DL.5009.1-2025；1.5 北京电力建设公司管理体系文件；1.6 《内蒙古某电厂工程（2×600MW 空冷机组）#1 机组施工组织总设计》；1.7 《某能源项目一期工程#1 机组热工专业施工组织设计》；1.8 西北电力设计院相关图纸。2. 作业范围及工作量2.1 作业范围内蒙古某能源项目一期工程规模为2×600MW超临界空冷凝汽器式燃煤发电机组。锅炉、汽机分散控制系统DCS盘柜布置在两炉之间的电子设备间内，空冷远程控制站机柜布置在空冷平台下的空冷电子间内，DCS设备的接地统一接至接地箱，集控楼DCS机柜接地箱位于电缆夹层内，空冷系统DCS机柜接地箱位于空冷电子间，施工时应根据现场情况靠近DCS机柜布置；辅机冷却水泵房及燃油泵房的DCS机柜就地接入电气接地网，不再单独设置接地箱。其中 DCS 采纳杭州和利时公司的分散控制系统。本作业指导书适用于全厂热控DCS（PLC）计算机接地线安装。2.2 工作量接地电缆 VV--1×16mm2 1380m接地电缆 VV-2×40 mm2 1m接地电缆 VV22-1×95 mm2 250m接地电缆 VV-1×25 mm2 20m3. 施工应具备的条件3.1 施工图纸及相关的技术资料齐全，图纸会审完毕；3.2 施工任务单，施工工艺卡，安全卡已经批准；3.3 施工现场已具备施工条件；3.4 设备、材料已经到货齐全，并已验收合格；3.5 施工作业指导书审批完毕、安全交底、技术交底全员签字完毕；3.6 施工所用工具准备齐全，计量器具校验合格；3.7 主控楼 10.9 米夹层电缆桥架安装完毕，并通过质量验收，验收资料齐全。4. 工期要求及劳动力配置 4.1 工期要求 计划开工日期：2025 年 08 月 01 计划完工日期：2025 年 02 月 20 4.2 劳动力配置组长1人、技术员1人、电缆安装工12人、安装工6人、安全员1人、质量员1人；4.2.1技术员：技术员应熟悉施工范围及施工项目的技术要求，施工前对施工人员进行安全交底和技术交底，熟悉图纸内容。在施工过程中，对施工人员严格要求，不允许脱离工作岗位,在施工过程中负责工作中的安全和质量检查工作, 把好质量、安全关, 填写施工记录合格验评。4.2.2 班组长：组长必须具备一定的施工经验及水平，能处理施工中遇到的一些问题，并能组织好施工人员严格根据作业...
