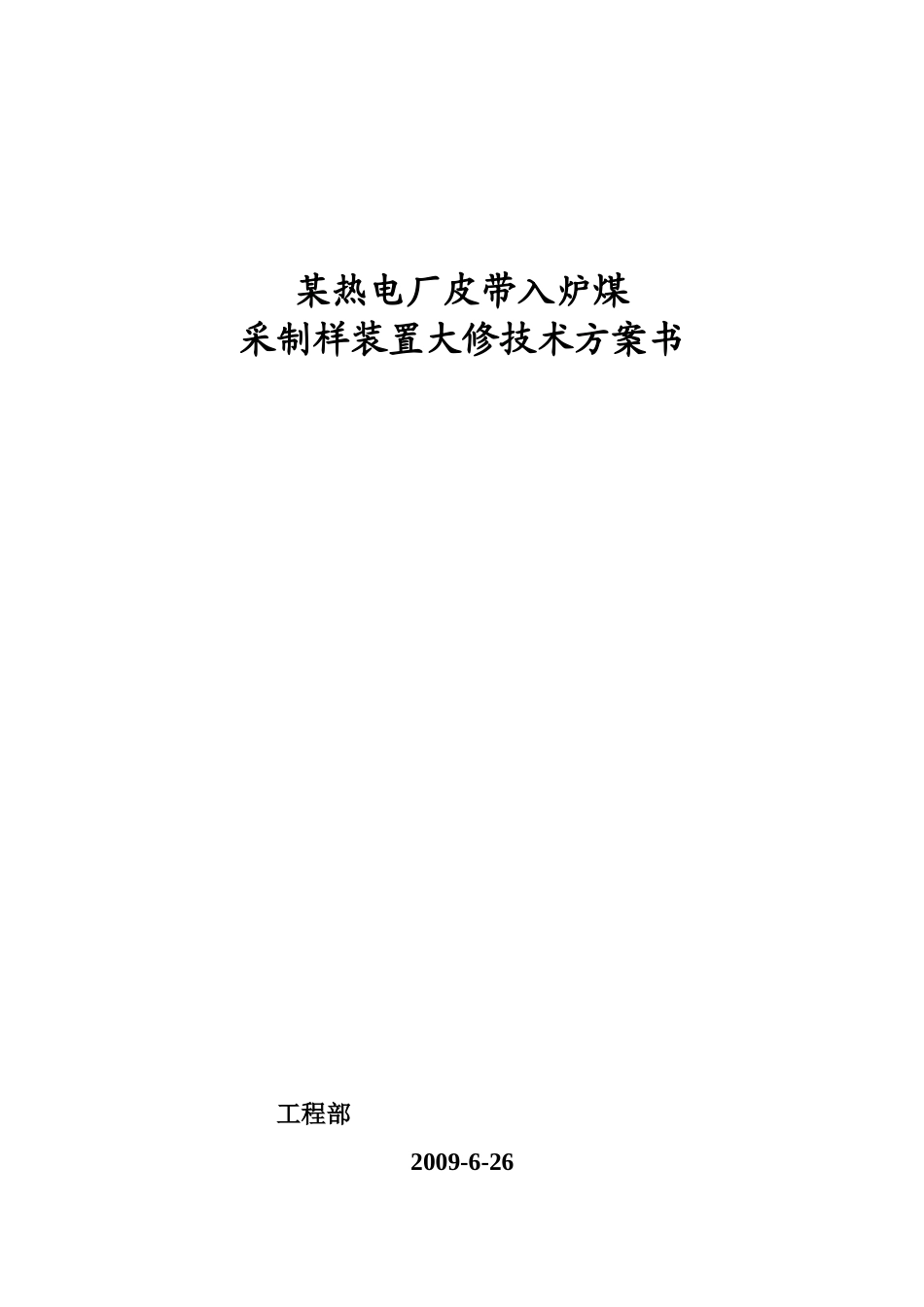

热电厂皮带入炉煤采制样装置大修技术方案

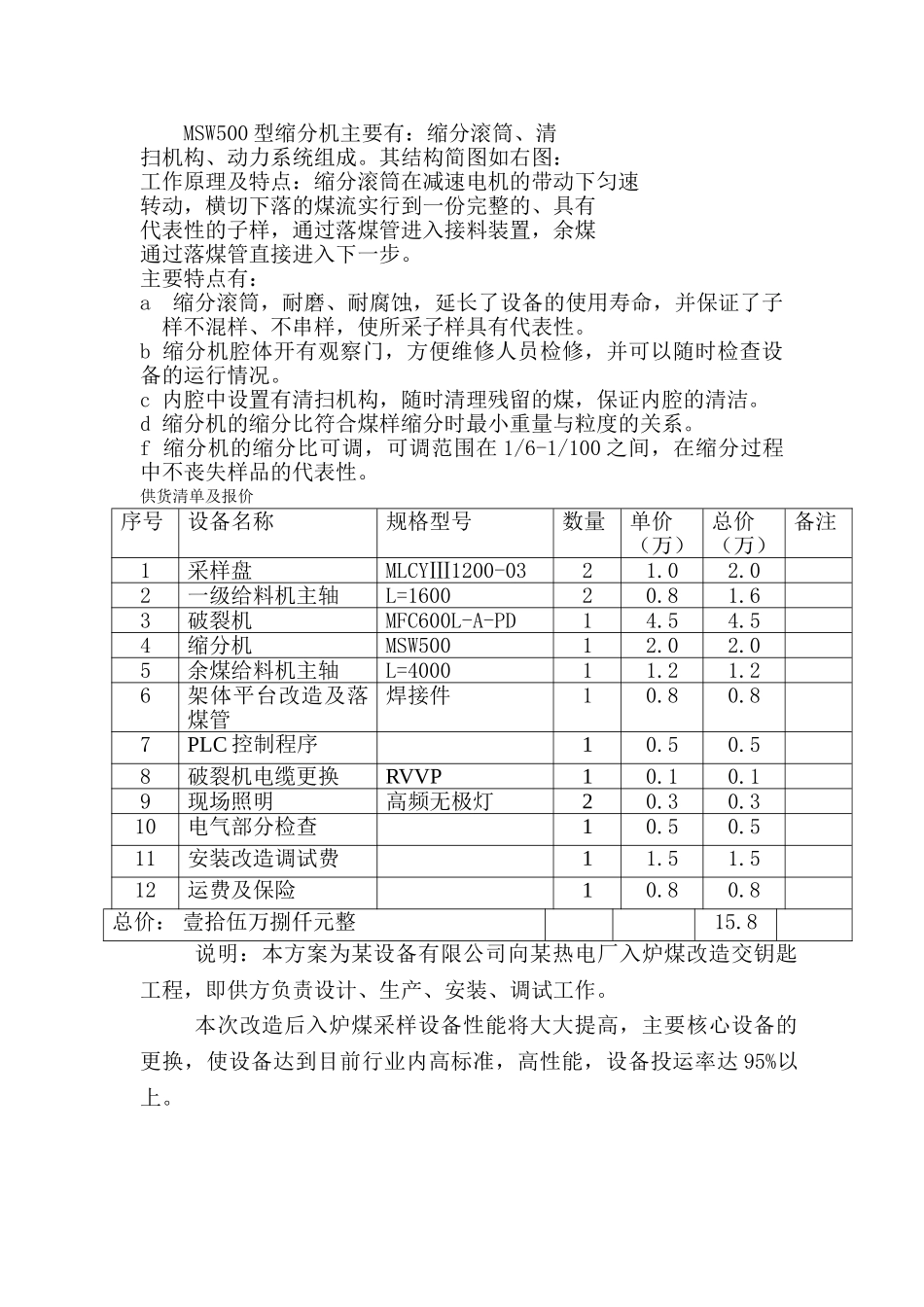

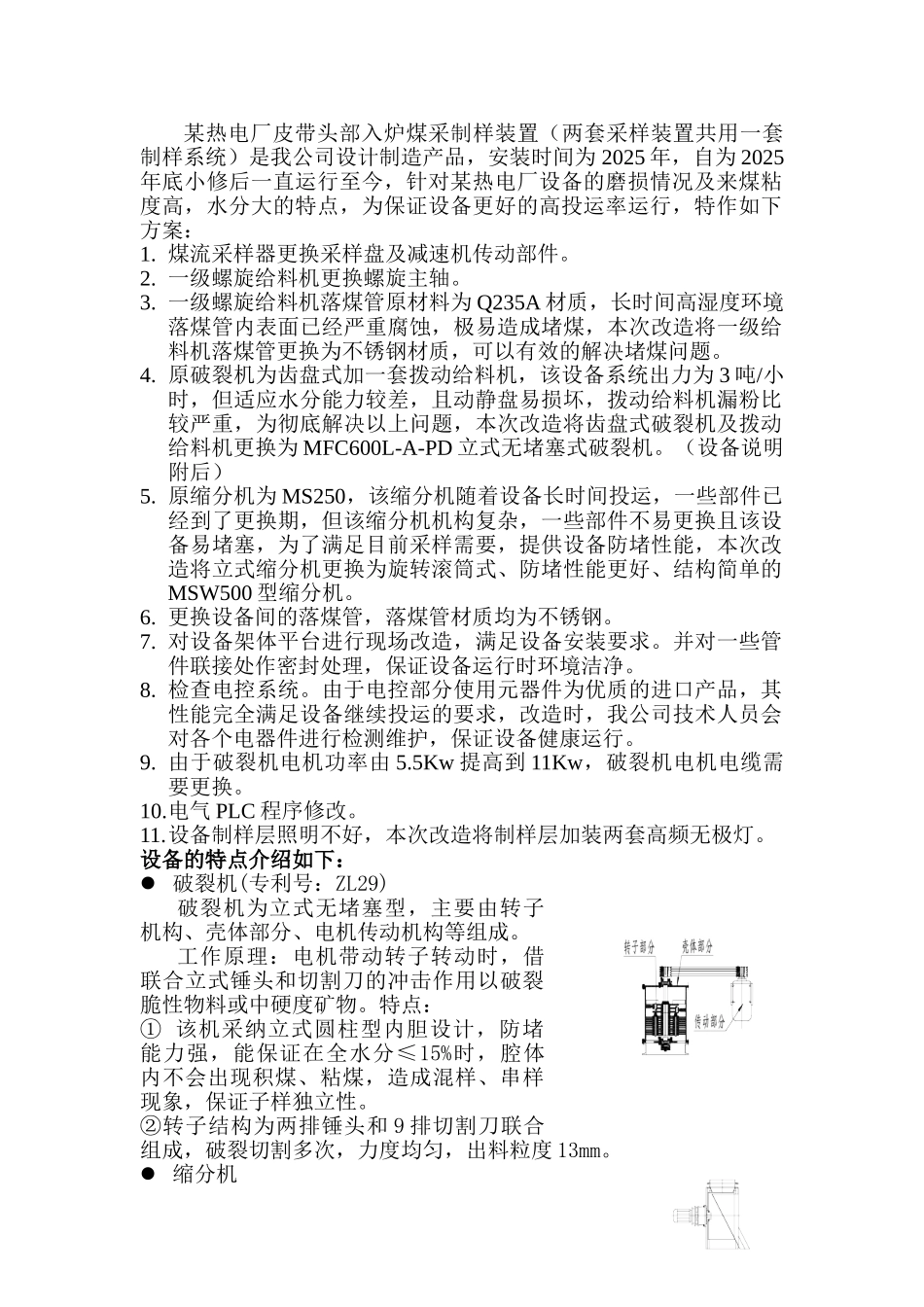

某热电厂皮带入炉煤采制样装置大修技术方案书 工程部2009-6-26某热电厂皮带头部入炉煤采制样装置（两套采样装置共用一套制样系统）是我公司设计制造产品，安装时间为 2025 年，自为 2025年底小修后一直运行至今，针对某热电厂设备的磨损情况及来煤粘度高，水分大的特点，为保证设备更好的高投运率运行，特作如下方案：1. 煤流采样器更换采样盘及减速机传动部件。2. 一级螺旋给料机更换螺旋主轴。3. 一级螺旋给料机落煤管原材料为 Q235A 材质，长时间高湿度环境落煤管内表面已经严重腐蚀，极易造成堵煤，本次改造将一级给料机落煤管更换为不锈钢材质，可以有效的解决堵煤问题。4. 原破裂机为齿盘式加一套拨动给料机，该设备系统出力为 3 吨/小时，但适应水分能力较差，且动静盘易损坏，拨动给料机漏粉比较严重，为彻底解决以上问题，本次改造将齿盘式破裂机及拨动给料机更换为 MFC600L-A-PD 立式无堵塞式破裂机。（设备说明附后）5. 原缩分机为 MS250，该缩分机随着设备长时间投运，一些部件已经到了更换期，但该缩分机机构复杂，一些部件不易更换且该设备易堵塞，为了满足目前采样需要，提供设备防堵性能，本次改造将立式缩分机更换为旋转滚筒式、防堵性能更好、结构简单的MSW500 型缩分机。6. 更换设备间的落煤管，落煤管材质均为不锈钢。7. 对设备架体平台进行现场改造，满足设备安装要求。并对一些管件联接处作密封处理，保证设备运行时环境洁净。8. 检查电控系统。由于电控部分使用元器件为优质的进口产品，其性能完全满足设备继续投运的要求，改造时，我公司技术人员会对各个电器件进行检测维护，保证设备健康运行。9. 由于破裂机电机功率由 5.5Kw 提高到 11Kw，破裂机电机电缆需要更换。10.电气 PLC 程序修改。11.设备制样层照明不好，本次改造将制样层加装两套高频无极灯。设备的特点介绍如下： 破裂机(专利号：ZL29)破裂机为立式无堵塞型，主要由转子机构、壳体部分、电机传动机构等组成。工作原理：电机带动转子转动时，借联合立式锤头和切割刀的冲击作用以破裂脆性物料或中硬度矿物。特点：① 该机采纳立式圆柱型内胆设计，防堵能力强，能保证在全水分≤15%时，腔体内不会出现积煤、粘煤，造成混样、串样现象，保证子样独立性。②转子结构为两排锤头和 9 排切割刀联合组成，破裂切割多次，力度均匀，出料粒度 13mm。 缩分机MSW500 型缩分机主要有：缩分滚筒、清扫机构、动力系统组成。其结构简图如...
