热电厂管道安装、焊接任务指导书

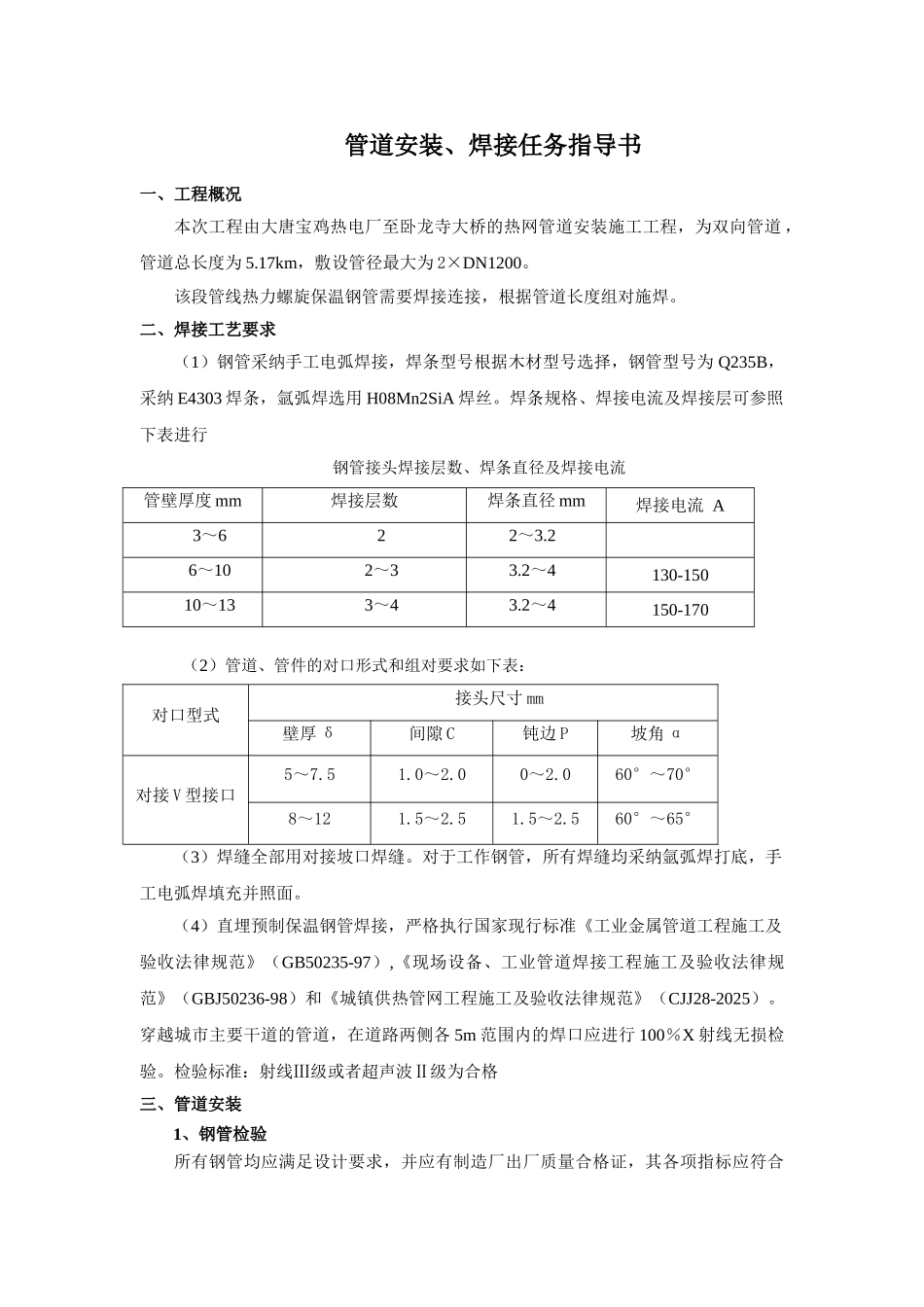

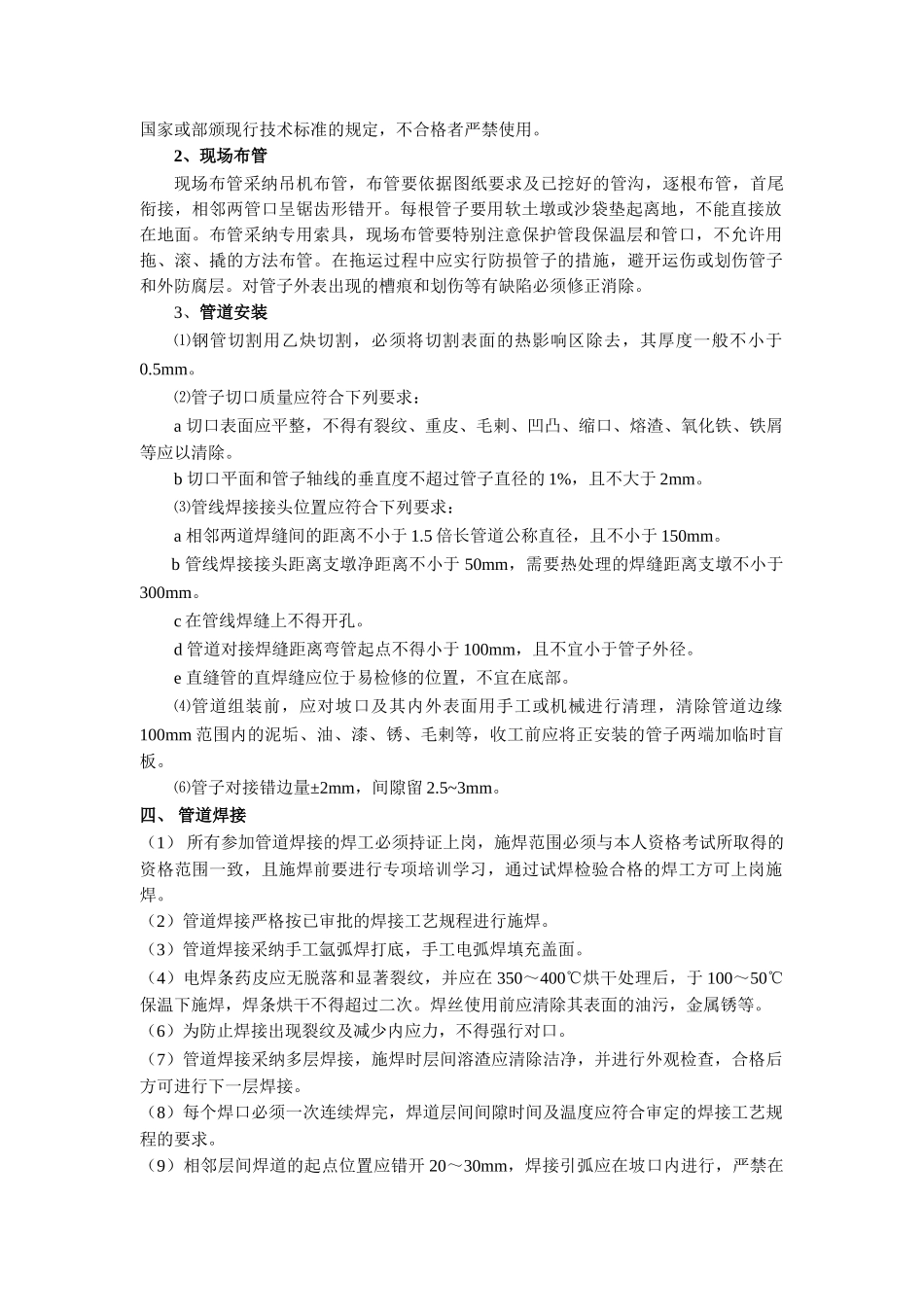

管道安装、焊接任务指导书一、工程概况本次工程由大唐宝鸡热电厂至卧龙寺大桥的热网管道安装施工工程，为双向管道 ，管道总长度为 5.17km，敷设管径最大为 2×DN1200。该段管线热力螺旋保温钢管需要焊接连接，根据管道长度组对施焊。二、焊接工艺要求（1）钢管采纳手工电弧焊接，焊条型号根据木材型号选择，钢管型号为 Q235B，采纳 E4303 焊条，氩弧焊选用 H08Mn2SiA 焊丝。焊条规格、焊接电流及焊接层可参照下表进行钢管接头焊接层数、焊条直径及焊接电流管壁厚度 mm焊接层数焊条直径 mm焊接电流 A3～622～3.26～102～33.2～4130-15010～133～43.2～4150-170（2）管道、管件的对口形式和组对要求如下表：对口型式接头尺寸 mm壁厚 δ间隙 C钝边 P坡角 α对接 V 型接口5～7.51.0～2.00～2.060°～70°8～121.5～2.51.5～2.560°～65°（3）焊缝全部用对接坡口焊缝。对于工作钢管，所有焊缝均采纳氩弧焊打底，手工电弧焊填充并照面。（4）直埋预制保温钢管焊接，严格执行国家现行标准《工业金属管道工程施工及验收法律规范》（GB50235-97）,《现场设备、工业管道焊接工程施工及验收法律规范》（GBJ50236-98）和《城镇供热管网工程施工及验收法律规范》（CJJ28-2025）。穿越城市主要干道的管道，在道路两侧各 5m 范围内的焊口应进行 100％X 射线无损检验。检验标准：射线Ⅲ级或者超声波Ⅱ级为合格三、管道安装1、钢管检验所有钢管均应满足设计要求，并应有制造厂出厂质量合格证，其各项指标应符合国家或部颁现行技术标准的规定，不合格者严禁使用。2、现场布管现场布管采纳吊机布管，布管要依据图纸要求及已挖好的管沟，逐根布管，首尾衔接，相邻两管口呈锯齿形错开。每根管子要用软土墩或沙袋垫起离地，不能直接放在地面。布管采纳专用索具，现场布管要特别注意保护管段保温层和管口，不允许用拖、滚、撬的方法布管。在拖运过程中应实行防损管子的措施，避开运伤或划伤管子和外防腐层。对管子外表出现的槽痕和划伤等有缺陷必须修正消除。3、管道安装⑴钢管切割用乙炔切割，必须将切割表面的热影响区除去，其厚度一般不小于0.5mm。⑵管子切口质量应符合下列要求：a 切口表面应平整，不得有裂纹、重皮、毛剌、凹凸、缩口、熔渣、氧化铁、铁屑等应以清除。b 切口平面和管子轴线的垂直度不超过管子直径的 1%，且不大于 2mm。⑶管线焊接接头位置应符合下列要求：a 相邻两道焊缝间的距离不小于 1.5 倍长管道公称直径，且不小...
