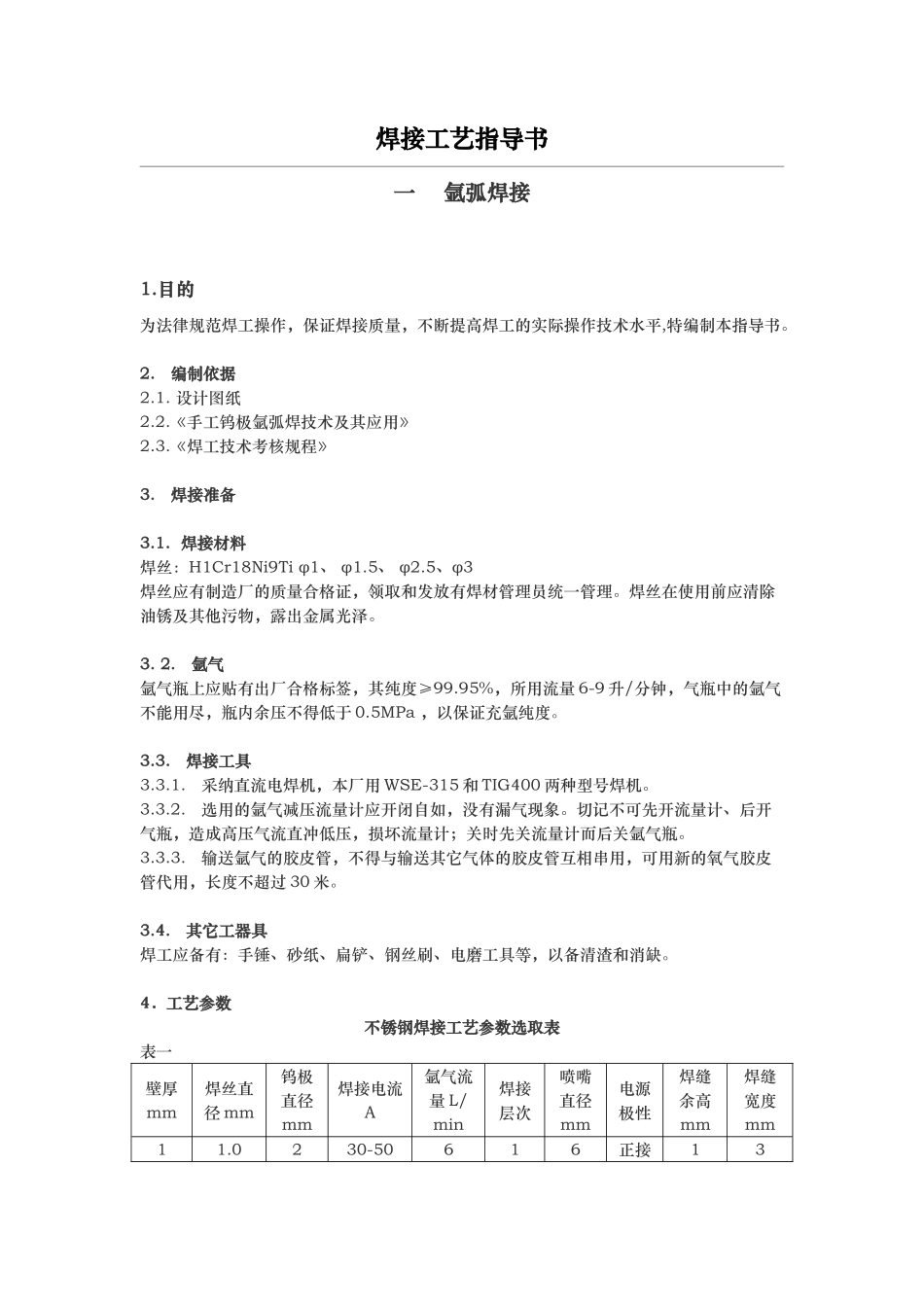

焊接工艺指导书

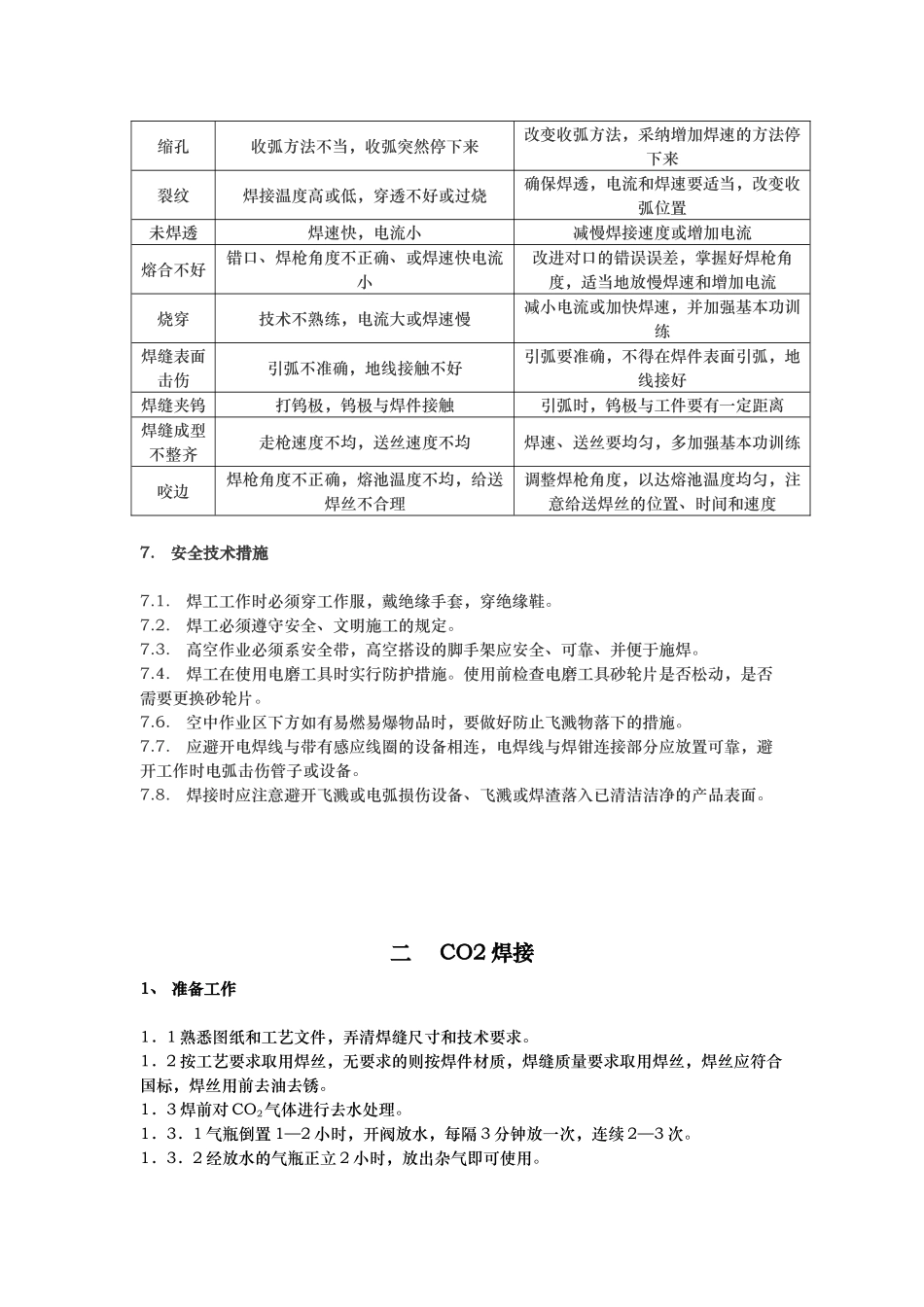

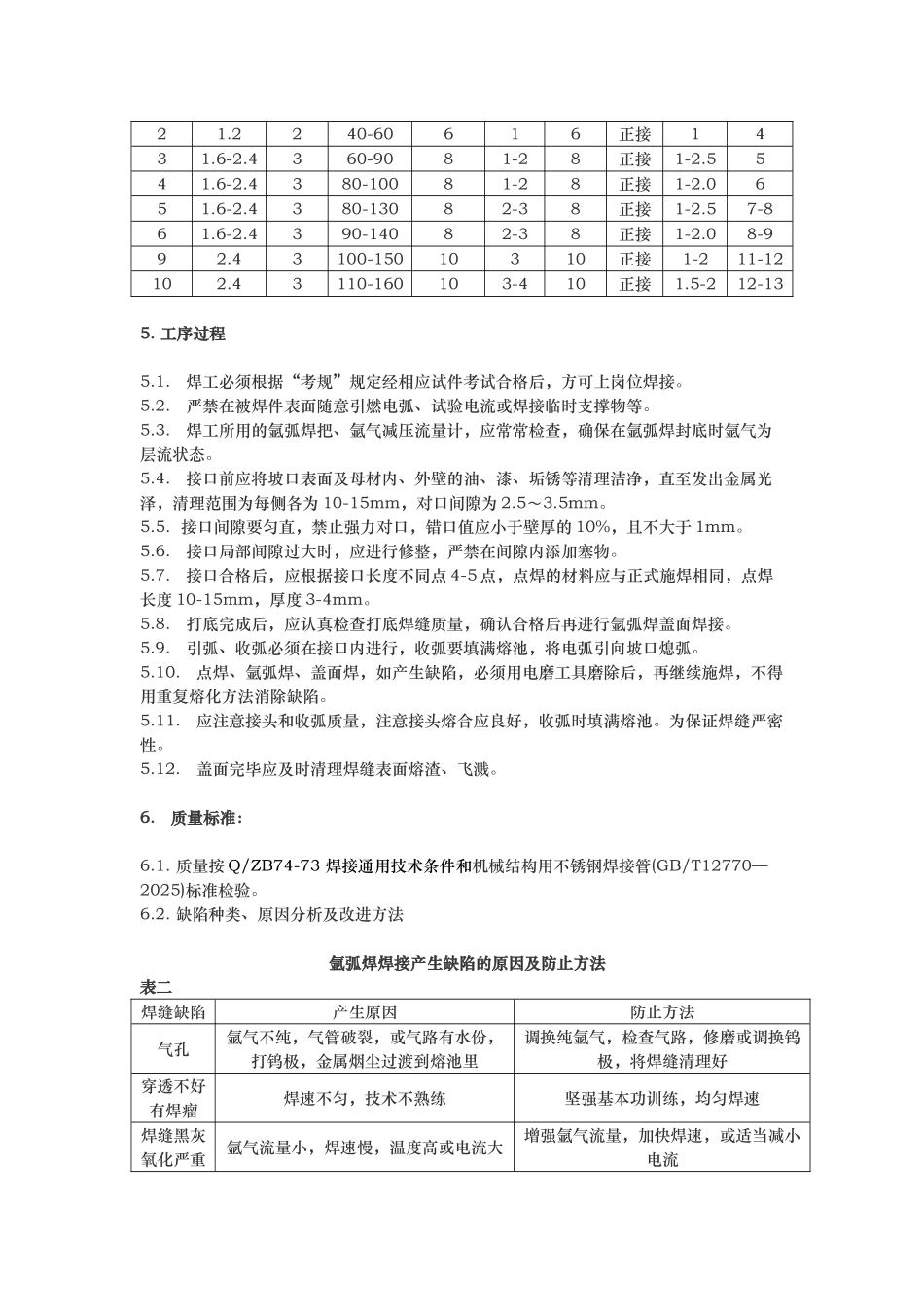

焊接工艺指导书 一 氩弧焊接1.目的为法律规范焊工操作，保证焊接质量，不断提高焊工的实际操作技术水平,特编制本指导书。2. 编制依据2.1. 设计图纸2.2.《手工钨极氩弧焊技术及其应用》2.3.《焊工技术考核规程》3. 焊接准备3.1. 焊接材料焊丝：H1Cr18Ni9Ti φ1、 φ1.5、 φ2.5、φ3焊丝应有制造厂的质量合格证，领取和发放有焊材管理员统一管理。焊丝在使用前应清除油锈及其他污物，露出金属光泽。3. 2. 氩气氩气瓶上应贴有出厂合格标签，其纯度≥99.95%，所用流量 6-9 升/分钟，气瓶中的氩气不能用尽，瓶内余压不得低于 0.5MPa ，以保证充氩纯度。3.3. 焊接工具3.3.1. 采纳直流电焊机，本厂用 WSE-315 和 TIG400 两种型号焊机。3.3.2. 选用的氩气减压流量计应开闭自如，没有漏气现象。切记不可先开流量计、后开气瓶，造成高压气流直冲低压，损坏流量计；关时先关流量计而后关氩气瓶。3.3.3. 输送氩气的胶皮管，不得与输送其它气体的胶皮管互相串用，可用新的氧气胶皮管代用，长度不超过 30 米。 3.4. 其它工器具焊工应备有：手锤、砂纸、扁铲、钢丝刷、电磨工具等，以备清渣和消缺。4．工艺参数不锈钢焊接工艺参数选取表表一壁厚mm焊丝直径 mm钨极直径mm焊接电流A氩气流量 L/min焊接层次喷嘴直径mm电源极性焊缝余高mm焊缝宽度mm11.0230-50616正接1321.2240-60616正接1431.6-2.4360-9081-28正接1-2.5541.6-2.4380-10081-28正接1-2.0651.6-2.4380-13082-38正接1-2.57-861.6-2.4390-14082-38正接1-2.08-992.43100-15010310正接1-211-12102.43110-160103-410正接1.5-212-135. 工序过程5.1. 焊工必须根据“考规”规定经相应试件考试合格后，方可上岗位焊接。5.2. 严禁在被焊件表面随意引燃电弧、试验电流或焊接临时支撑物等。5.3. 焊工所用的氩弧焊把、氩气减压流量计，应常常检查，确保在氩弧焊封底时氩气为层流状态。5.4. 接口前应将坡口表面及母材内、外壁的油、漆、垢锈等清理洁净，直至发出金属光泽，清理范围为每侧各为 10-15mm，对口间隙为 2.5～3.5mm。5.5. 接口间隙要匀直，禁止强力对口，错口值应小于壁厚的 10%，且不大于 1mm。5.6. 接口局部间隙过大时，应进行修整，严禁在间隙内添加塞物。5.7. 接口合格后，应根据接口长度不同点 4-5 点，点焊的材料应与正式施焊相同，点焊长度 10-15mm，厚度 3-4mm。5.8. 打底完成后，应认真检查打底焊缝质量，确认合格后再进行氩弧焊盖面焊接。5.9. 引...
