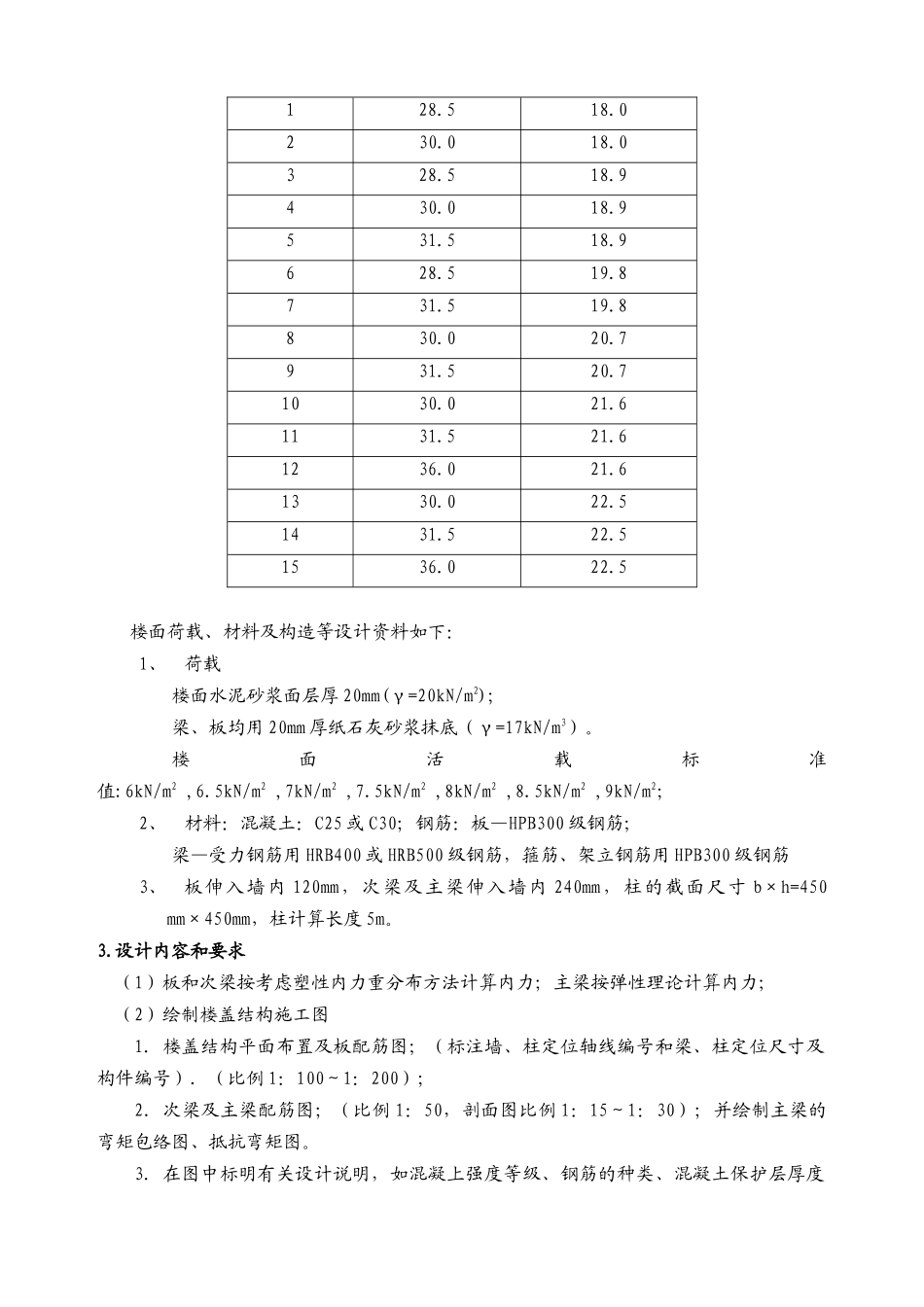

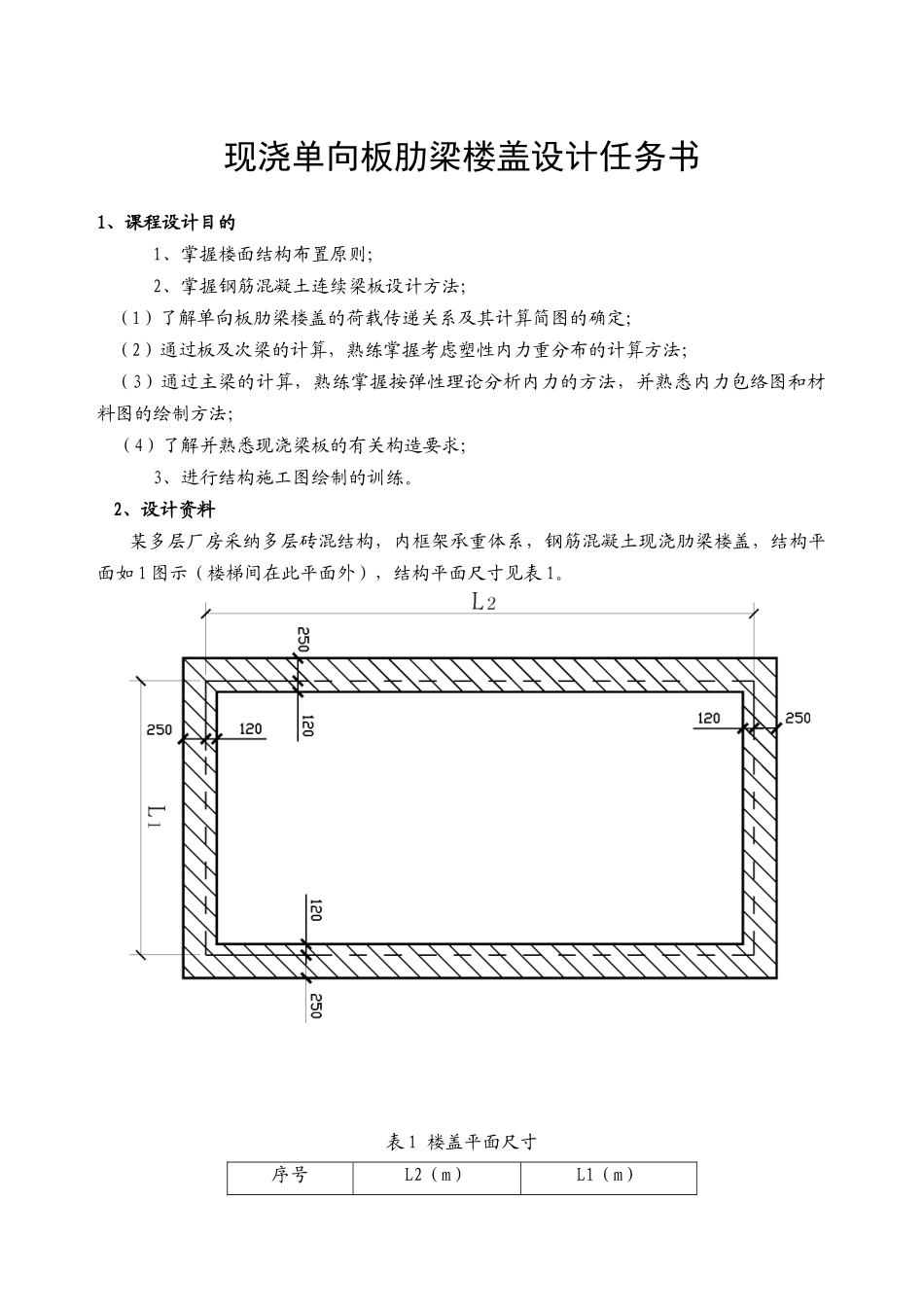

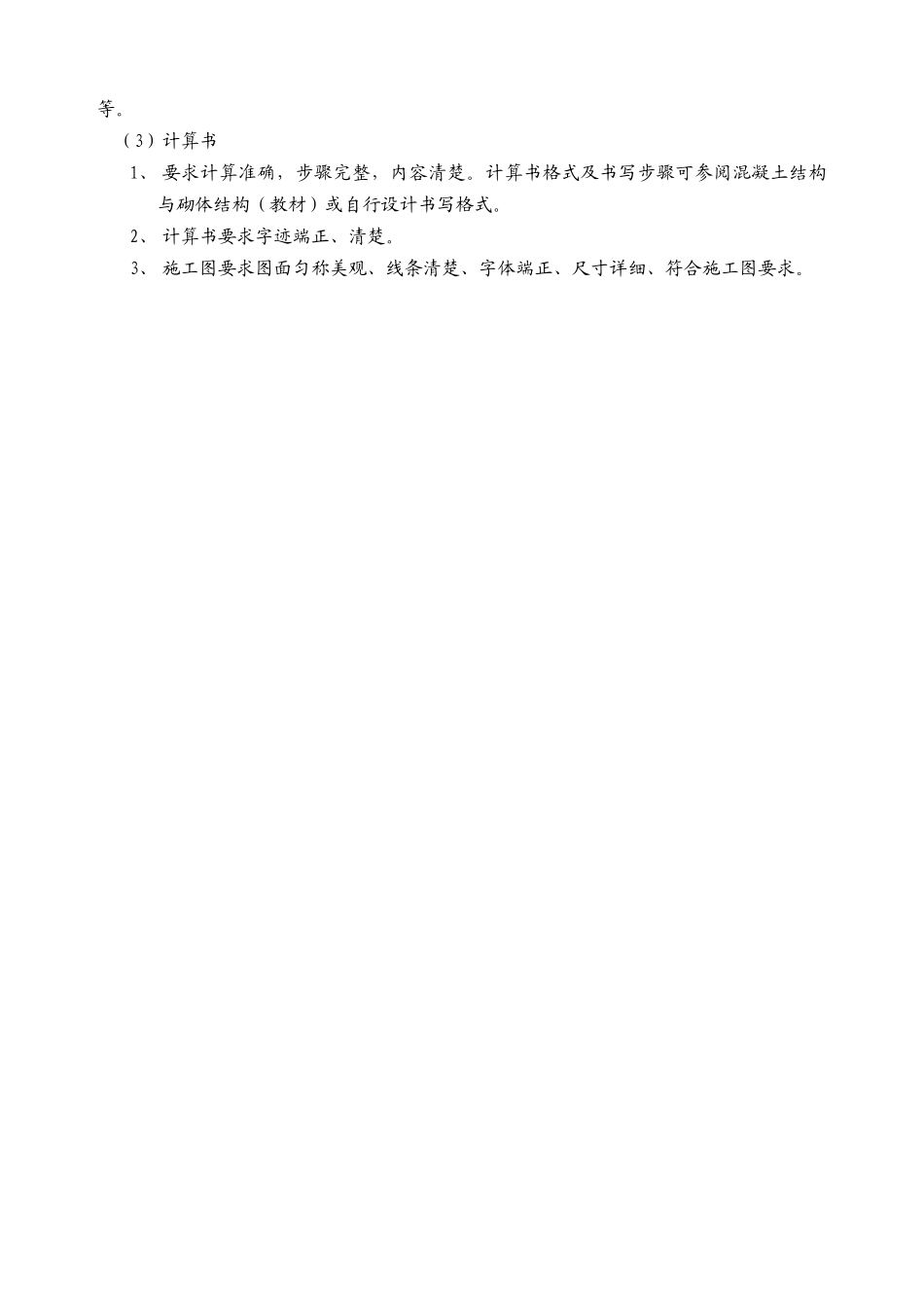

现浇单向板肋梁楼盖设计任务书1、课程设计目的1、掌握楼面结构布置原则；2、掌握钢筋混凝土连续梁板设计方法；（1）了解单向板肋梁楼盖的荷载传递关系及其计算简图的确定；（2）通过板及次梁的计算，熟练掌握考虑塑性内力重分布的计算方法；（3）通过主梁的计算，熟练掌握按弹性理论分析内力的方法，并熟悉内力包络图和材料图的绘制方法；（4）了解并熟悉现浇梁板的有关构造要求；3、进行结构施工图绘制的训练。2、设计资料某多层厂房采纳多层砖混结构，内框架承重体系，钢筋混凝土现浇肋梁楼盖，结构平面如 1 图示（楼梯间在此平面外），结构平面尺寸见表 1。表 1 楼盖平面尺寸序号L2（m）L1（m）128.518.0230.018.0328.518.9430.018.9531.518.9628.519.8731.519.8830.020.7931.520.71030.021.61131.521.61236.021.61330.022.51431.522.51536.022.5楼面荷载、材料及构造等设计资料如下：1、荷载楼面水泥砂浆面层厚 20mm(γ=20kN/m2);梁、板均用 20mm 厚纸石灰砂浆抹底（γ=17kN/m3）。楼面活载标准值:6kN/m2 ,6.5kN/m2 ,7kN/m2 ,7.5kN/m2 ,8kN/m2 ,8.5kN/m2 ,9kN/m2；2、材料：混凝土：C25 或 C30；钢筋：板—HPB300 级钢筋；梁—受力钢筋用 HRB400 或 HRB500 级钢筋，箍筋、架立钢筋用 HPB300 级钢筋3、板伸入墙内 120mm，次梁及主梁伸入墙内 240mm，柱的截面尺寸 b×h=450 mm×450mm，柱计算长度 5m。3.设计内容和要求 （1）板和次梁按考虑塑性内力重分布方法计算内力；主梁按弹性理论计算内力； （2）绘制楼盖结构施工图1．楼盖结构平面布置及板配筋图；（标注墙、柱定位轴线编号和梁、柱定位尺寸及构件编号）．（比例 1：100～1：200）；2．次梁及主梁配筋图；（比例 1：50，剖面图比例 1：15～1：30）；并绘制主梁的弯矩包络图、抵抗弯矩图。3．在图中标明有关设计说明，如混凝上强度等级、钢筋的种类、混凝土保护层厚度等。 （3）计算书1、 要求计算准确，步骤完整，内容清楚。计算书格式及书写步骤可参阅混凝土结构与砌体结构（教材）或自行设计书写格式。2、 计算书要求字迹端正、清楚。3、 施工图要求图面匀称美观、线条清楚、字体端正、尺寸详细、符合施工图要求。表 2 选题名单活 载标准值(kN/m2)平 面 尺 寸 (L2×L1) (m)66.577.588.5928.5×18.030.0×18.028.5×18.930.0×18.931.5×18.928.5×19.831.5×19.830.0×20.731.5×20.730.0×21.631.5×21.636.0×21.630.0×22.531.5×22.536.0×22.5
