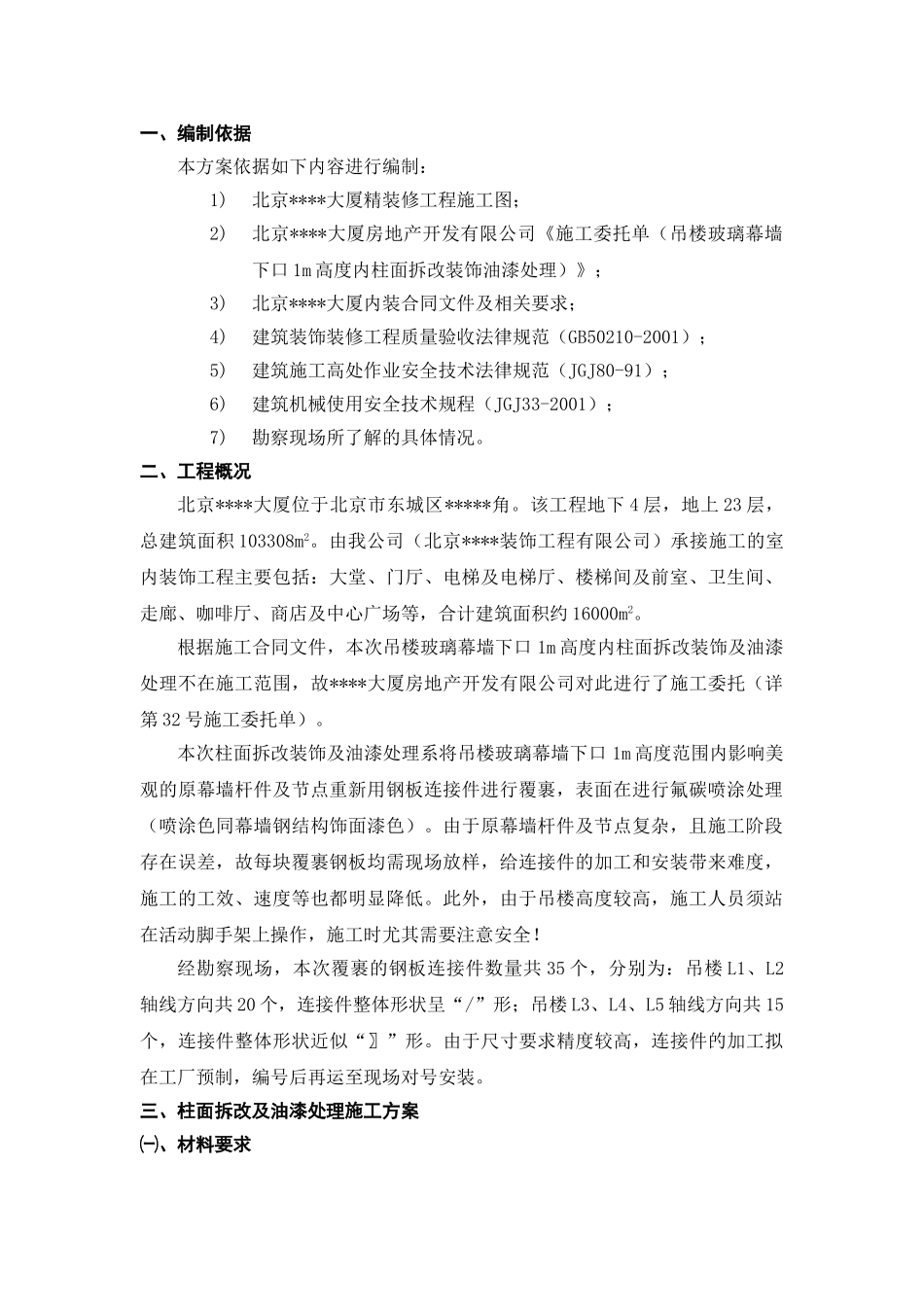

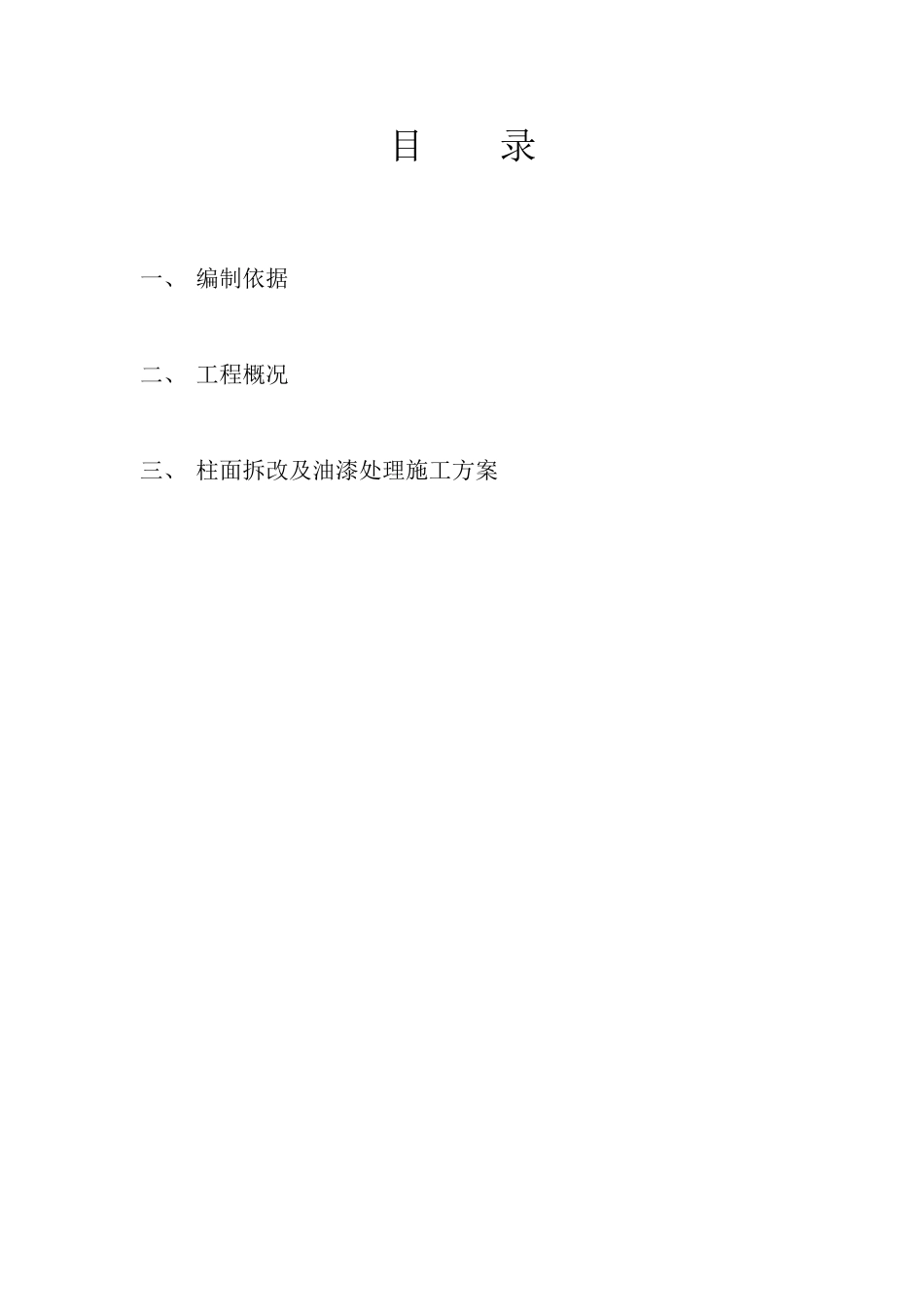

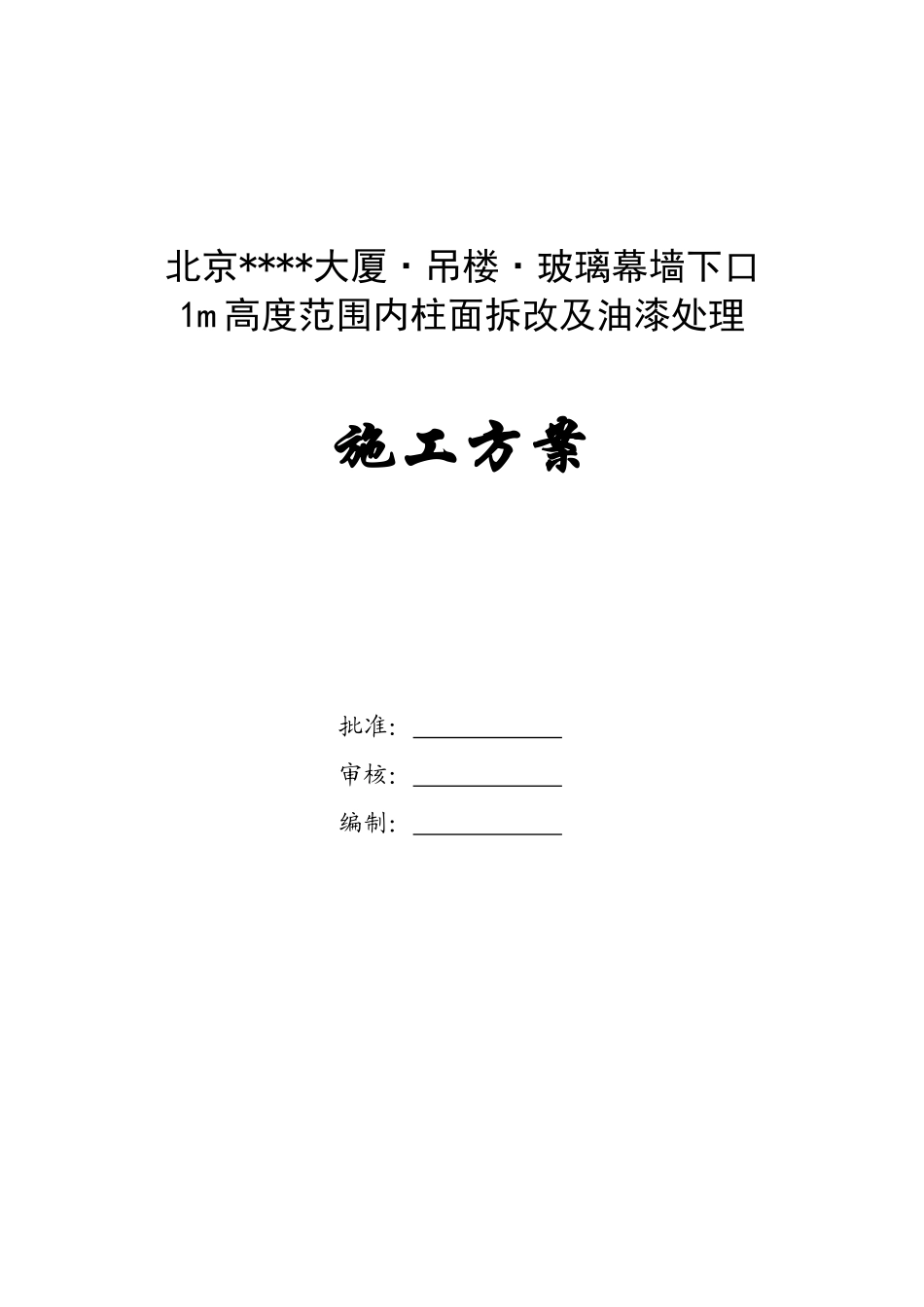

北京****大厦·吊楼·玻璃幕墙下口1m 高度范围内柱面拆改及油漆处理施工方案 批准： 审核： 编制： 目 录一、 编制依据二、 工程概况三、 柱面拆改及油漆处理施工方案一、编制依据本方案依据如下内容进行编制：1)北京****大厦精装修工程施工图；2)北京****大厦房地产开发有限公司《施工委托单（吊楼玻璃幕墙下口 1m 高度内柱面拆改装饰油漆处理）》；3)北京****大厦内装合同文件及相关要求；4)建筑装饰装修工程质量验收法律规范（GB50210-2001）；5)建筑施工高处作业安全技术法律规范（JGJ80-91）；6)建筑机械使用安全技术规程（JGJ33-2001）；7)勘察现场所了解的具体情况。二、工程概况北京****大厦位于北京市东城区*****角。该工程地下 4 层，地上 23 层，总建筑面积 103308m2。由我公司（北京****装饰工程有限公司）承接施工的室内装饰工程主要包括：大堂、门厅、电梯及电梯厅、楼梯间及前室、卫生间、走廊、咖啡厅、商店及中心广场等，合计建筑面积约 16000m2。根据施工合同文件，本次吊楼玻璃幕墙下口 1m 高度内柱面拆改装饰及油漆处理不在施工范围，故****大厦房地产开发有限公司对此进行了施工委托（详第 32 号施工委托单）。本次柱面拆改装饰及油漆处理系将吊楼玻璃幕墙下口 1m 高度范围内影响美观的原幕墙杆件及节点重新用钢板连接件进行覆裹，表面在进行氟碳喷涂处理（喷涂色同幕墙钢结构饰面漆色）。由于原幕墙杆件及节点复杂，且施工阶段存在误差，故每块覆裹钢板均需现场放样，给连接件的加工和安装带来难度，施工的工效、速度等也都明显降低。此外，由于吊楼高度较高，施工人员须站在活动脚手架上操作，施工时尤其需要注意安全！经勘察现场，本次覆裹的钢板连接件数量共 35 个，分别为：吊楼 L1、L2轴线方向共 20 个，连接件整体形状呈“/”形；吊楼 L3、L4、L5 轴线方向共 15个，连接件整体形状近似“〗”形。由于尺寸要求精度较高，连接件的加工拟在工厂预制，编号后再运至现场对号安装。三、柱面拆改及油漆处理施工方案㈠、材料要求1、钢板 选用 12mm 厚 Q235 钢板。钢板应有产品合格证及相关材质证明。2、焊条 选用 E43 焊条。焊条应有产品合格证及相关材质证明。3、原子灰 用于找平钢板接缝等。原子灰的质量应合格。4、氟碳喷涂漆 氟碳喷涂漆颜色同幕墙钢结构饰面漆颜色。氟碳漆应经久耐用，不易剥落，应选用正规大厂的产品，其质量应合格。㈡、主要机具1、机械 准备等离子切割机、...
