玻璃幕墙、石材幕墙设计说明

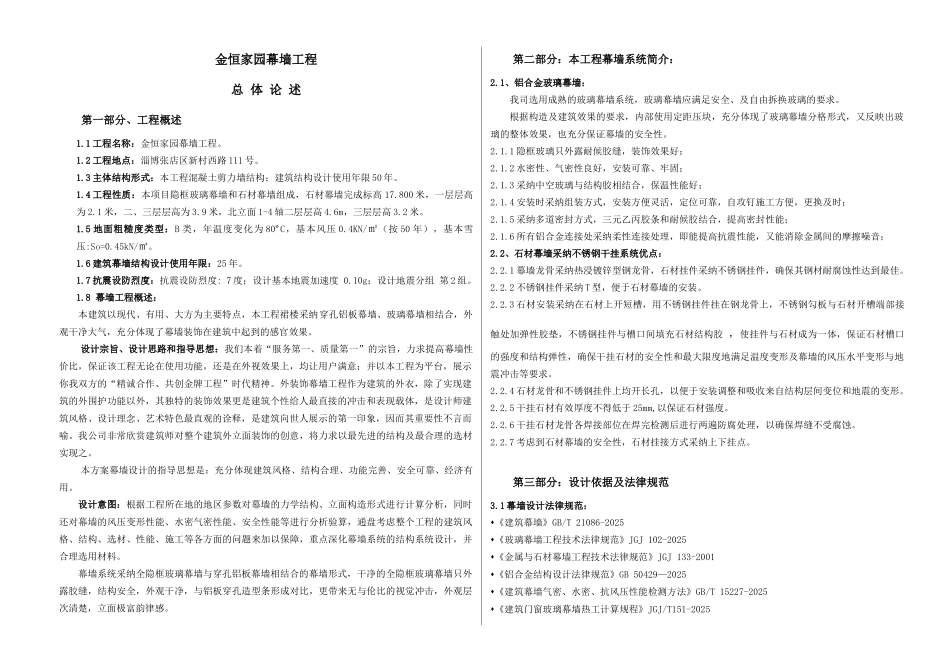

金恒家园幕墙工程总 体 论 述第一部分、工程概述1.1 工程名称：金恒家园幕墙工程。1.2 工程地点：淄博张店区新村西路 111 号。1.3 主体结构形式：本工程混凝土剪力墙结构；建筑结构设计使用年限 50 年。1.4 工程性质：本项目隐框玻璃幕墙和石材幕墙组成，石材幕墙完成标高 17.800 米，一层层高为 2.1 米，二、三层层高为 3.9 米，北立面 1-4 轴二层层高 4.6m，三层层高 3.2 米。1.5 地面粗糙度类型：B 类，年温度变化为 80ºC，基本风压 0.4KN/㎡（按 50 年），基本雪压:So=0.45kN/㎡。1.6 建筑幕墙结构设计使用年限：25 年。1.7 抗震设防烈度：抗震设防烈度: 7 度；设计基本地震加速度 0.10g；设计地震分组 第 2 组。1.8 幕墙工程概述：本建筑以现代、有用、大方为主要特点，本工程裙楼采纳穿孔铝板幕墙、玻璃幕墙相结合，外观干净大气，充分体现了幕墙装饰在建筑中起到的感官效果。设计宗旨、设计思路和指导思想：我们本着“服务第一、质量第一”的宗旨，力求提高幕墙性价比，保证该工程无论在使用功能，还是在外视效果上，均让用户满意；并以本工程为平台，展示你我双方的“精诚合作、共创金牌工程”时代精神。外装饰幕墙工程作为建筑的外衣，除了实现建筑的外围护功能以外，其独特的装饰效果更是建筑个性给人最直接的冲击和表现载体，是设计师建筑风格、设计理念、艺术特色最直观的诠释，是建筑向世人展示的第一印象，因而其重要性不言而喻。我公司非常欣赏建筑师对整个建筑外立面装饰的创意，将力求以最先进的结构及最合理的选材实现之。本方案幕墙设计的指导思想是：充分体现建筑风格、结构合理、功能完善、安全可靠、经济有用。设计意图：根据工程所在地的地区参数对幕墙的力学结构、立面构造形式进行计算分析，同时还对幕墙的风压变形性能、水密气密性能、安全性能等进行分析验算，通盘考虑整个工程的建筑风格、结构、选材、性能、施工等各方面的问题来加以保障，重点深化幕墙系统的结构系统设计，并合理选用材料。幕墙系统采纳全隐框玻璃幕墙与穿孔铝板幕墙相结合的幕墙形式，干净的全隐框玻璃幕墙只外露胶缝，结构安全，外观干净，与铝板穿孔造型条形成对比，更带来无与伦比的视觉冲击，外观层次清楚，立面极富韵律感。第二部分：本工程幕墙系统简介：2.1、铝合金玻璃幕墙： 我司选用成熟的玻璃幕墙系统，玻璃幕墙应满足安全、及自由拆换玻璃的要求。根据构造及建筑效果的要求，内部使用定距压块...
