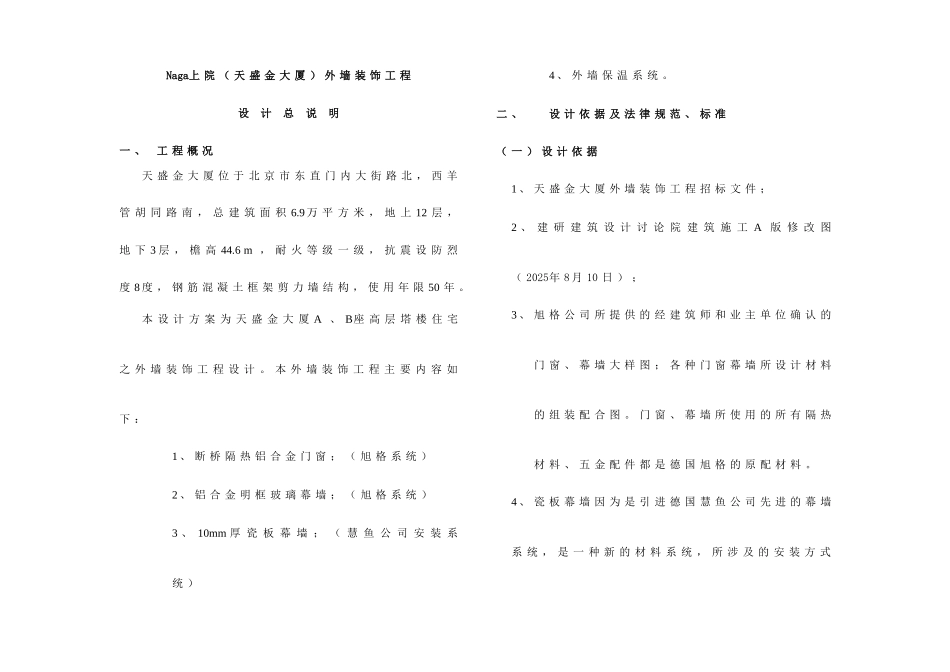

Naga上 院 （ 天 盛 金 大 厦 ） 外 墙 装 饰 工 程设 计 总 说 明一 、工 程 概 况天 盛 金 大 厦 位 于 北 京 市 东 直 门 内 大 街 路 北 ， 西 羊管 胡 同 路 南 ， 总 建 筑 面 积 6.9万 平 方 米 ， 地 上 12 层 ，地 下 3 层 ， 檐 高 44.6 m ， 耐 火 等 级 一 级 ， 抗 震 设 防 烈度 8 度 ， 钢 筋 混 凝 土 框 架 剪 力 墙 结 构 ， 使 用 年 限 50 年 。本 设 计 方 案 为 天 盛 金 大 厦 A 、 B座 高 层 塔 楼 住 宅之 外 墙 装 饰 工 程 设 计 。 本 外 墙 装 饰 工 程 主 要 内 容 如下 ：1 、 断 桥 隔 热 铝 合 金 门 窗 ； （ 旭 格 系 统 ）2 、 铝 合 金 明 框 玻 璃 幕 墙 ； （ 旭 格 系 统 ）3 、 10mm 厚 瓷 板 幕 墙 ； （ 慧 鱼 公 司 安 装 系统 ）4 、 外 墙 保 温 系 统 。二 、设 计 依 据 及 法 律 规 范 、 标 准（ 一 ） 设 计 依 据1 、 天 盛 金 大 厦 外 墙 装 饰 工 程 招 标 文 件 ；2 、 建 研 建 筑 设 计 讨 论 院 建 筑 施 工 A 版 修 改 图（ 2025年 8 月 10 日 ） ； 3 、 旭 格 公 司 所 提 供 的 经 建 筑 师 和 业 主 单 位 确 认 的门 窗 、 幕 墙 大 样 图 ； 各 种 门 窗 幕 墙 所 设 计 材 料的 组 装 配 合 图 。 门 窗 、 幕 墙 所 使 用 的 所 有 隔 热材 料 、 五 金 配 件 都 是 德 国 旭 格 的 原 配 材 料 。4 、 瓷 板 幕 墙 因 为 是 引 进 德 国 慧 鱼 公 司 先 进 的 幕 墙系 统 ， 是 一 种 新 的 材 料 系 统 ， 所 涉 及 的 安 装 方 式不 同 于 我 国 。 幕 墙 公 司 应 严 格 根 据 慧 鱼 公 司 所 提供 的 计 算 书 、 材 料 样 品 （ 经 过 业 主 确 认 并 签 订 供货 合 同 的 材 料 样 品 ） 材 料 的 模 图 电 子 文 件 ， 慧 鱼公 司 所 提 供 的 瓷 板 幕 墙 龙 骨 安 装 的 组 合 图 去 设 计补 充 到 整 个 项 目 的 施 工 图 中 。 应 该 尊 重 ...
