电动机检查接线作业指导书

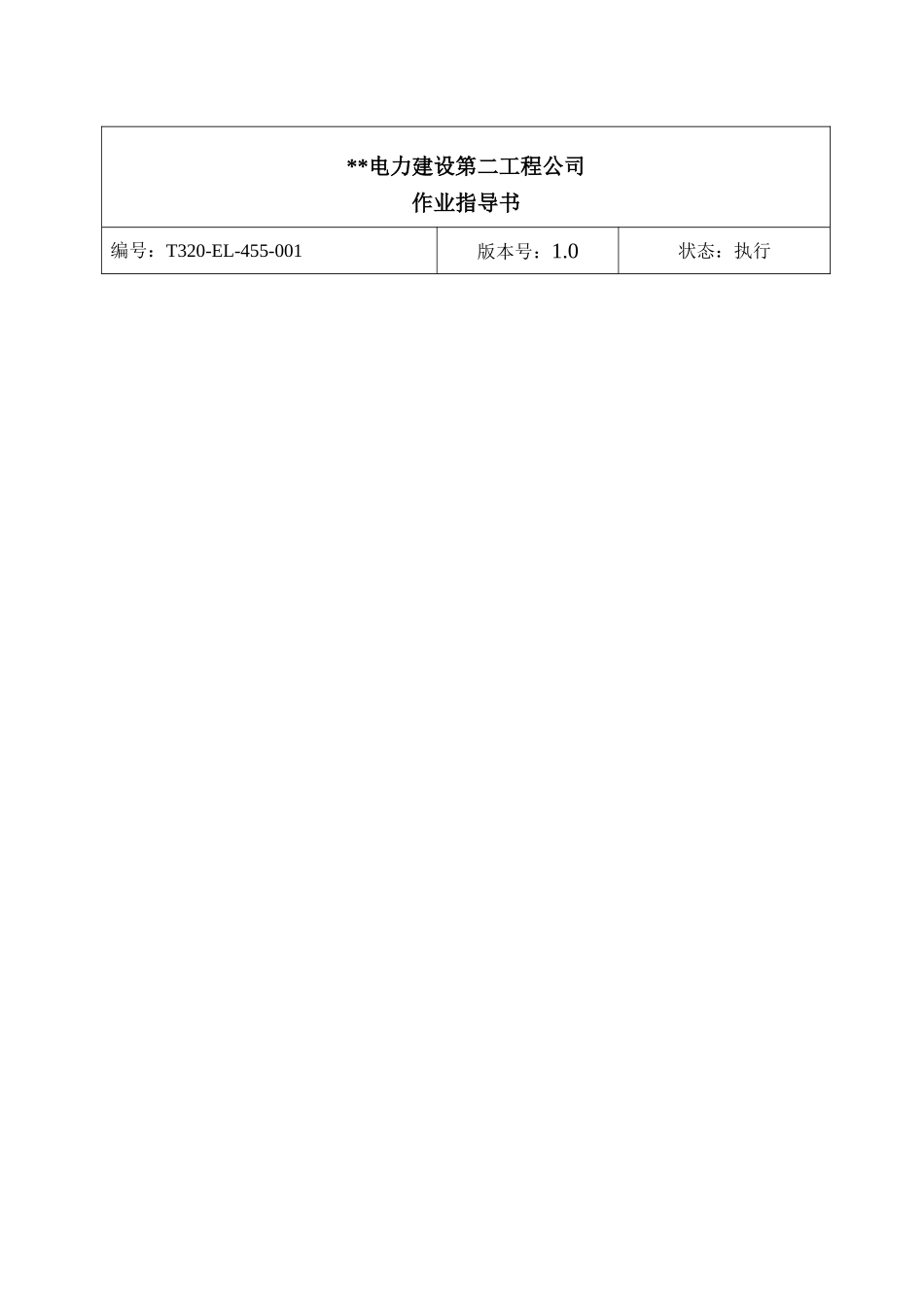

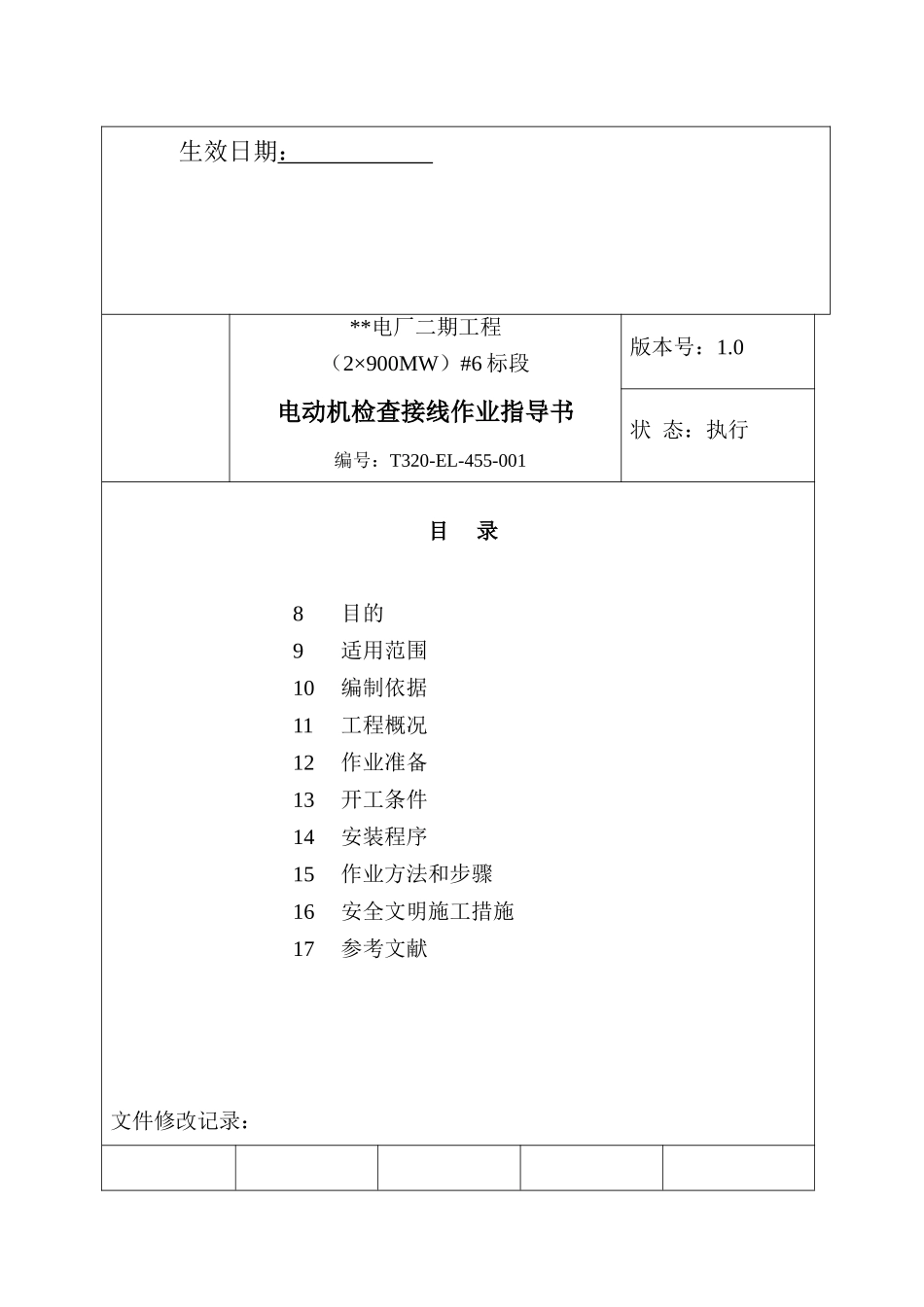

**电力建设第二工程公司作业指导书编号：T320-EL-455-001版本号：1.0状态：执行**电厂二期工程（2×900MW 机组）电动机检查接线作业指导书编 制** 日期 2025.12.31 审 核： ** 日期 2025.1.7 工 程 部： ** 日期 2025.1.7 质 保 部： ** 日期 2025.1.8 安 环 部： ** 日期 2025.1.8 批 准： ** 日期 2025.1.9 生效日期： **电厂二期工程（2×900MW）#6 标段电动机检查接线作业指导书编号：T320-EL-455-001版本号：1.0状 态：执行目 录8目的9适用范围10编制依据11工程概况12作业准备13开工条件14安装程序15作业方法和步骤16安全文明施工措施17参考文献文件修改记录：1.0创建版本号修改说明修改人审核人批准人18 目的：为了保证**电厂二期工程（2×900MW）#6 标段电动机能安全投入运行，促进施工管理和技术水平的提高。19 适用范围：适用于**电厂二期工程（2×900MW）#6 标段范围内所有适用于异步电动机、同步电动机、直流电动机的电气部分检查工作。20 编制依据：20.1 ALSTOM 中压电动机安装手册20.2 《电力建设安全工作规程》 （火力发电厂部分）DL5009.1-9220.3 《火电施工质量检验及评定标准》（电气篇） 20.4 《电气装置安装工程旋转电机施工及验收法律规范》 （GB50170—92）21 工程概况：本标段所安装的电动机主要包括 10kV 电动机 11 台，3kV 电动机 14 台，400V电动机若干台。其中锅炉岛中压电动机均为 VA TECH ELIN EBG Motoren 产品。22 作业准备：22.1 图纸、装箱单、出厂试验报告、安装手册准备齐全；22.2 所有施工人员必须熟悉电动机安装电气部分图纸及电动机电气安装工艺及标准。22.3 工具、材料准备：白布 4 米力矩扳手 20~100Nm 1 把力矩扳手 60~300Nm 1 把梅花扳手 1 套22.4 劳动力准备：施工负责人： 1 人技术员： 1 人安全员： 1 人质检员： 1 人安装工： 3 人23 开工条件：23.1 所有参加施工人员资质证书齐全、有效，并经过详细的技术交底。23.2 工机具、材料准备充足并经检验合格。23.3 电动机应符合国家现行技术标准的规定，并应有合格证件和出厂检验报告。23.4 电动机若已安装就位，假如其与机械部分的联轴器已连上，应将联轴器脱开。23.5 现场有可靠的施工电源。23.6 现场有足够的施工空间。24 安装程序（见附图一）25 作业方法和步骤：25.1 进口电动机检查过程中，如发现异常问题，应报告，不得擅自处理。25.2 电动...
