电动机试验作业指导书

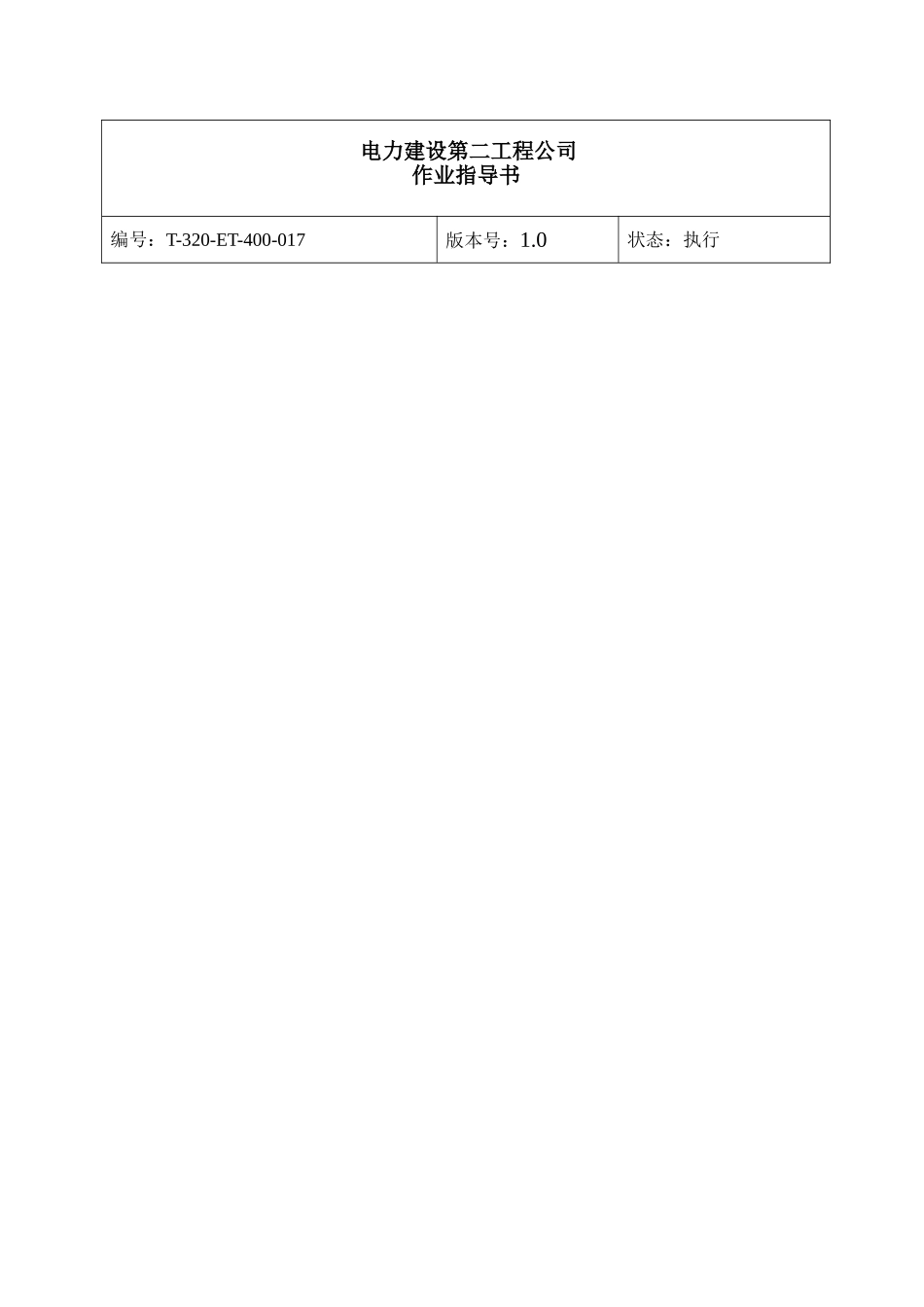

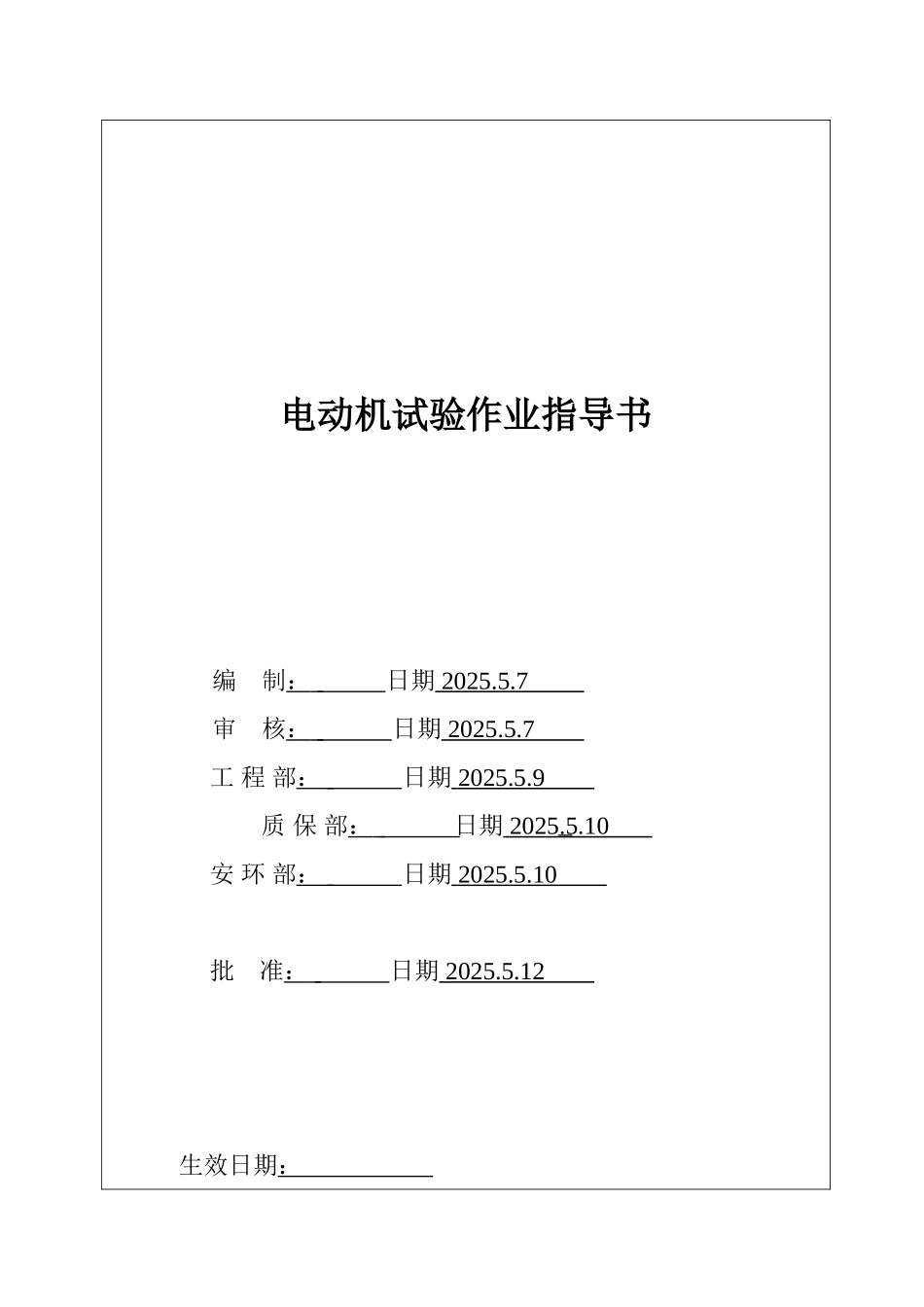

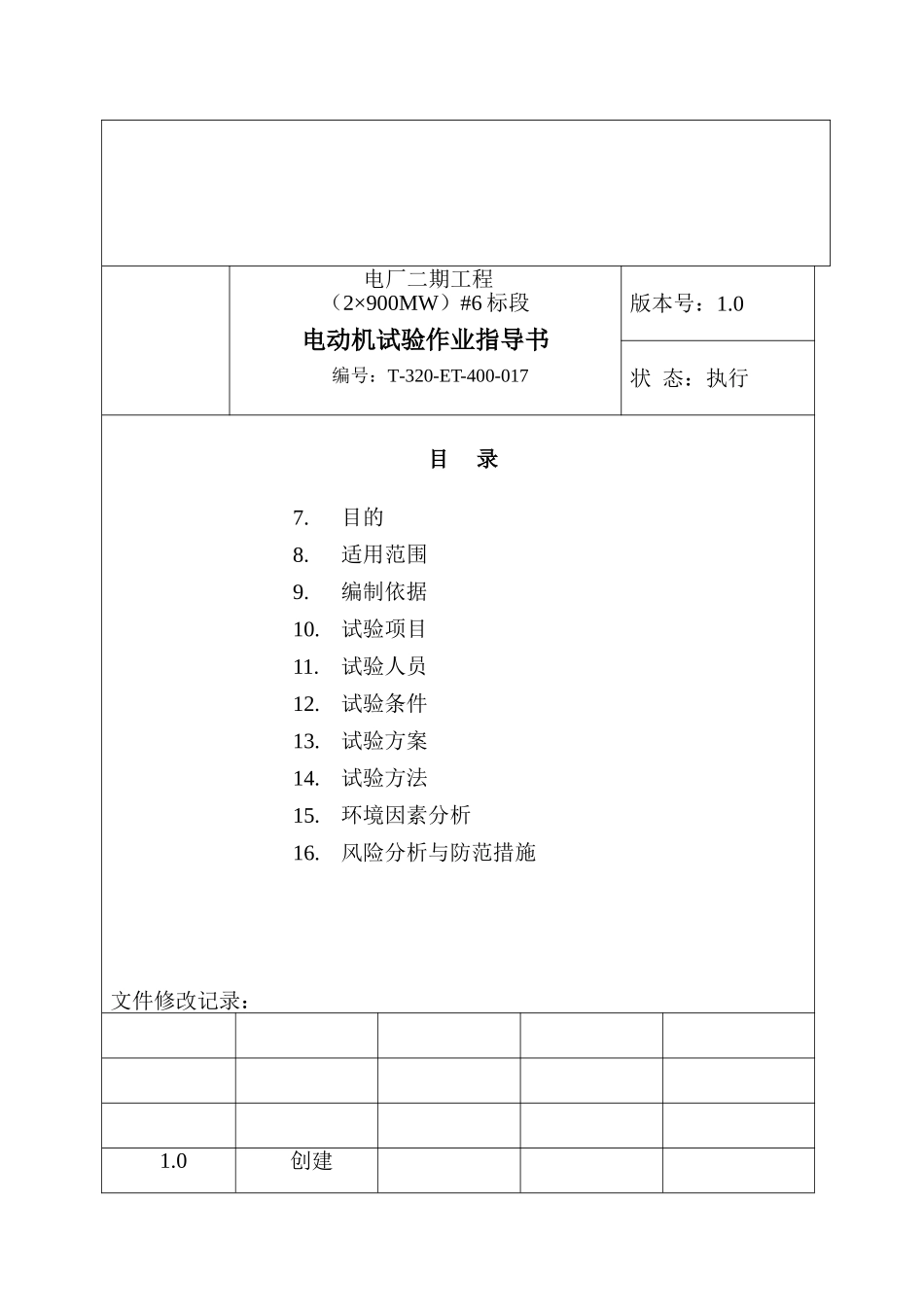

电力建设第二工程公司作业指导书编号：T-320-ET-400-017版本号：1.0状态：执行电动机试验作业指导书编 制： 日期 2025.5.7 审 核： 日期 2025.5.7 工 程 部： 日期 2025.5.9 质 保 部： 日期 2025.5.10 安 环 部： 日期 2025.5.10 批 准： 日期 2025.5.12 生效日期： 电厂二期工程（2×900MW）#6 标段电动机试验作业指导书编号：T-320-ET-400-017版本号：1.0状 态：执行目 录7.目的8.适用范围9.编制依据10.试验项目11.试验人员12.试验条件13.试验方案14.试验方法15.环境因素分析16.风险分析与防范措施文件修改记录：1.0创建版本号修改说明修改人审核人批准人17.目的：为了保证 电厂二期工程（2×900MW）#6 标段电动机设备安装的施工质量，检验发电机设备和安装质量符合有关规程规定，保证发电机安全投运。18.适用范围：适用于 电厂二期工程（2×900MW）#6 标段电动机交接试验。19.编制依据：19.3. SIEMENS 施工图纸及安装手册19.4. 《电力建设安全工作规程第 1 部分：火力发电厂》 （DL5009.1-2025）19.5. 《电气装置安装工程电气设备交接试验标准》 （GB50150—91）20.试验项目：20.3. 测量绕组的绝缘电阻和吸收比20.4. 测量绕组的直流电阻20.5. 定子绕组直流耐压试验和泄漏电流测量20.6. 定子绕组沟通耐压试验20.7. 测量电动机轴承的绝缘电阻20.8. 检查定子绕组的极性及其连接的正确性21.试验人员：21.3. 试验负责人 1 名21.4. 试验人员 3 名22.试验条件：22.3. 电动机本体接地施工完毕，经验收合格。22.4. 电动机附近的有关沟道施工完毕，现场已清理平整。22.5. 电动机附近应设置消防器材。22.6. 试验现场通讯联络顺畅。22.7. 试验现场应有良好的照明条件和可靠的施工电源。22.8. 参加试验人员证书齐全、有效，并经过安全、技术交底，试验设备合格有效。22.9. 电动机出厂技术文件和试验报告齐全。22.10.安全措施已做好。23.试验方案：见附图一。24.试验方法：24.3. 测量绕组的绝缘电阻和吸收比：24.3.1. 试验仪器：电动机额定电压0.4kV3 kV10 kV测试电压0.5 kV1 kV2.5 kV24.3.2. 试验步骤：25.电动机大轴及测温元件应短接接地。26.将绕组接地放电 5 分钟。27.接入被试绕组，测量绝缘电阻及吸收比。28.试验结束，将被试绕组接地放电。29.拆除短接线。30.记录表格： 温度： 湿度：测试方式A-B、C、GB-A、C、GC-A、B、GR15SR60S31.备注：1000V 以上电动机应测量吸收比...
