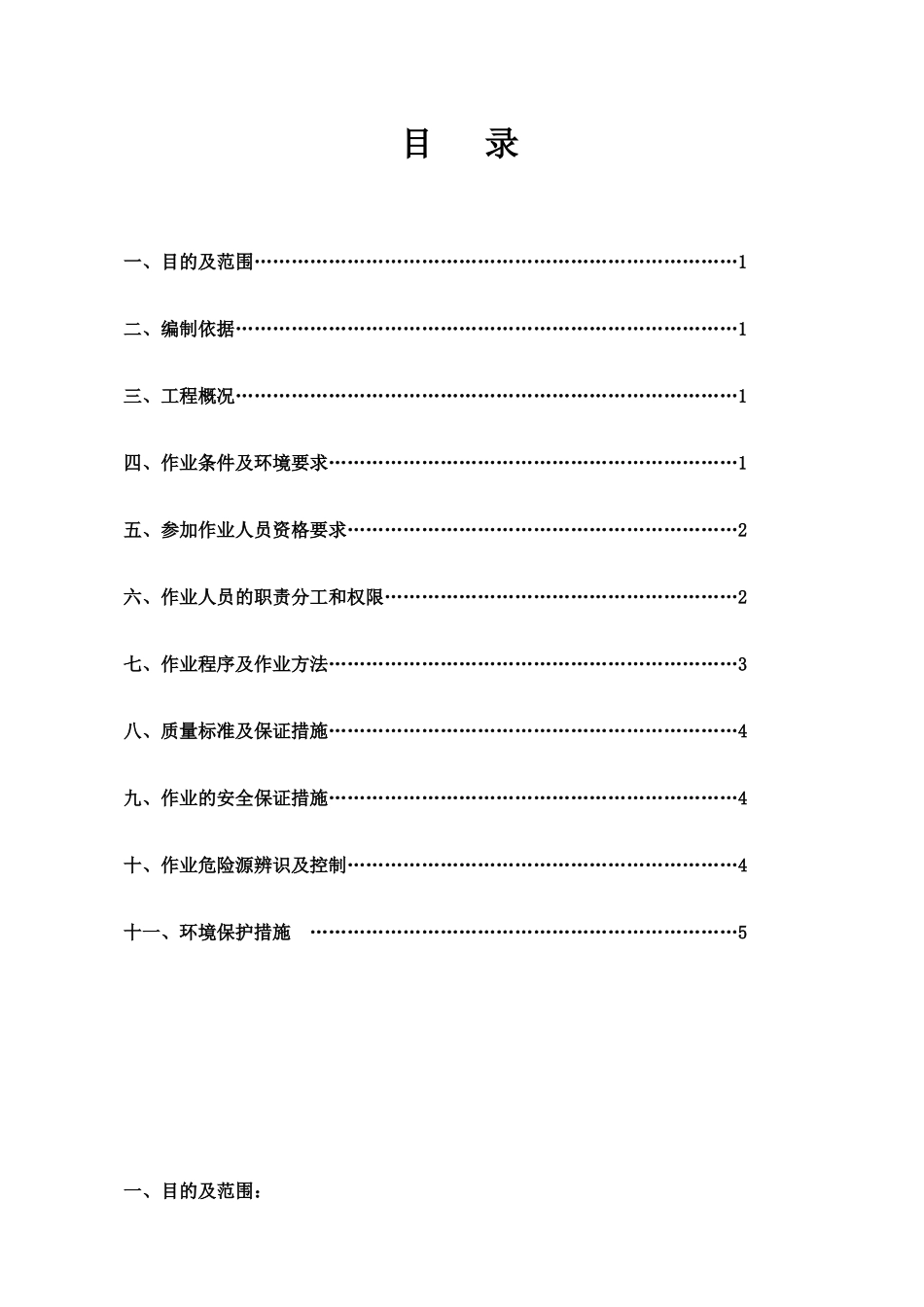

目 录一、目的及范围……………………………………………………………………1二、编制依据………………………………………………………………………1三、工程概况………………………………………………………………………1四、作业条件及环境要求…………………………………………………………1五、参加作业人员资格要求………………………………………………………2六、作业人员的职责分工和权限…………………………………………………2七、作业程序及作业方法…………………………………………………………3八、质量标准及保证措施…………………………………………………………4九、作业的安全保证措施…………………………………………………………4十、作业危险源辨识及控制………………………………………………………4十一、环境保护措施 ……………………………………………………………5一、目的及范围：目的：为确保凝汽器安装工作顺利按质、按量、按时完成，编制此作业指导书。范围：湖南某生物质能发电厂 2x12MW 一期《凝汽器安装》工程。二、编制依据： 2.1湖南省电力勘测设计院《N-1200-6 型凝汽器安装图》图 F5531S-J0301-022.2《电力建设施工及验收技术法律规范》汽机篇 DL5011-922.3《火电施工质量检验及评定标准》汽机篇（1998 年版）2.4《电力建设安全工作规程》三、工程概况： 湖南某生物质能发电厂（2×12MW）一期工程配套安装的凝汽器是由南京汽轮电机（集团）有限公司制造的分列二道制表面式凝汽器，不锈钢管 φ20x0.7，采纳淡水冷却。3． 1 结构特点及主要技术数据：3.1.1 结构特点：冷凝器主要由支座、壳体与喉部、前后水室等部件构成，整台冷凝器座落在四组弹簧支座上，共 8 个弹簧，以平衡弹簧的水平力，冷凝器与低压缸为刚性连接。为防止运行时凝汽器产生移动，造成凝汽器与低压缸之间产生应力，对低压缸及机组运行产生不利的影响，在冷凝器支脚的底板上焊接固定板，使弹簧支座与基础上预埋的钢板紧密贴合，凝汽器只能上下移动。3.1.2 设计参数： 凝汽器压力：0.4KPa; 冷却水进口温度：22℃ 冷却水量：3000t/h 冷却水压：0.25Mpa 冷却面积：1200m2 冷却管数：3540 根3.1.3 接口规格： 凝汽器外部尺寸：6612×2650mm 循环水入口管径：φ630mm； 循环水出口管径：φ630mm 空气排出口管径：φ273mm; 凝聚水出口管径：φ130mm.3.1.4 凝汽器主要部件重量： 无水凝汽器总重：25t； 凝汽器...
