电厂电缆敷设施工作业指导书

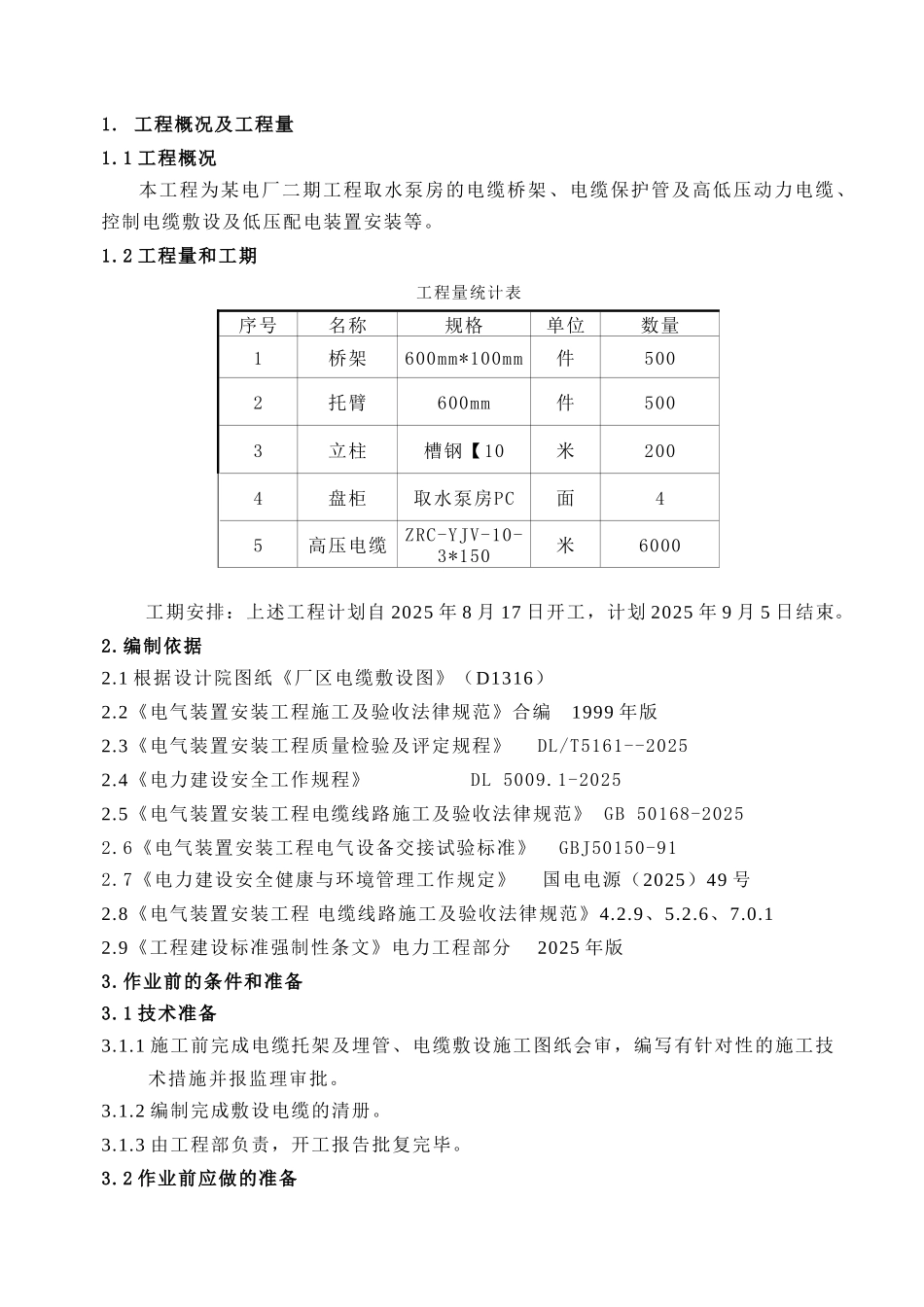

目录1. 工 程 概 况 及 工 程 … … … … … … … … … … … … … … … … … … … … … … … .12. 编 制 依 据 … … … … … … … … … … … … … … … … … … … … … … … … … … .13. 作 业 前 的 条 件 和 准 备 … … … … … … … … … … … … … … … … … … … … ..14. 作 业 程 序 、 方 法 和 内 容 … … … … … … … … … … … … … … … … … … … ..45. 作 业 过 程 中 控 制 的 设 置 和 质 量 通 病 及 预 防 … … … … … … … … … … … .106. 作 业 的 安 全 要 求 和 环 境 要 求 及 消 防 措 施 … … … … … … … … … … … 141. 工程概况及工程量1.1 工程概况本工程为某电厂二期工程取水泵房的电缆桥架、电缆保护管及高低压动力电缆、控制电缆敷设及低压配电装置安装等。 1.2 工程量和工期工程量统计表序号名称规格单位数量1桥架600mm*100mm件5002托臂600mm件5003立柱槽钢【10米2004盘柜取水泵房PC面45高压电缆ZRC-YJV-10-3*150米6000工期安排：上述工程计划自 2025 年 8 月 17 日开工，计划 2025 年 9 月 5 日结束。2.编制依据2.1 根据设计院图纸《厂区电缆敷设图》（D1316）2.2《电气装置安装工程施工及验收法律规范》合编 1999 年版2.3《电气装置安装工程质量检验及评定规程》 DL/T5161--20252.4《电力建设安全工作规程》 DL 5009.1-20252.5《电气装置安装工程电缆线路施工及验收法律规范》 GB 50168-20252.6《电气装置安装工程电气设备交接试验标准》 GBJ50150-912.7《电力建设安全健康与环境管理工作规定》 国电电源（2025）49 号2.8《电气装置安装工程 电缆线路施工及验收法律规范》4.2.9、5.2.6、7.0.12.9《工程建设标准强制性条文》电力工程部分 2025 年版3.作业前的条件和准备3.1 技术准备3.1.1 施工前完成电缆托架及埋管、电缆敷设施工图纸会审，编写有针对性的施工技术措施并报监理审批。3.1.2 编制完成敷设电缆的清册。3.1.3 由工程部负责，开工报告批复完毕。3.2 作业前应做的准备3.2.1 施工前必须对参加作业人员进行上岗前技能培训以及安全、质量、技术交底。3.2.2 准备好施工过程中所用的工具。3.2.3 由物资部负责将...
