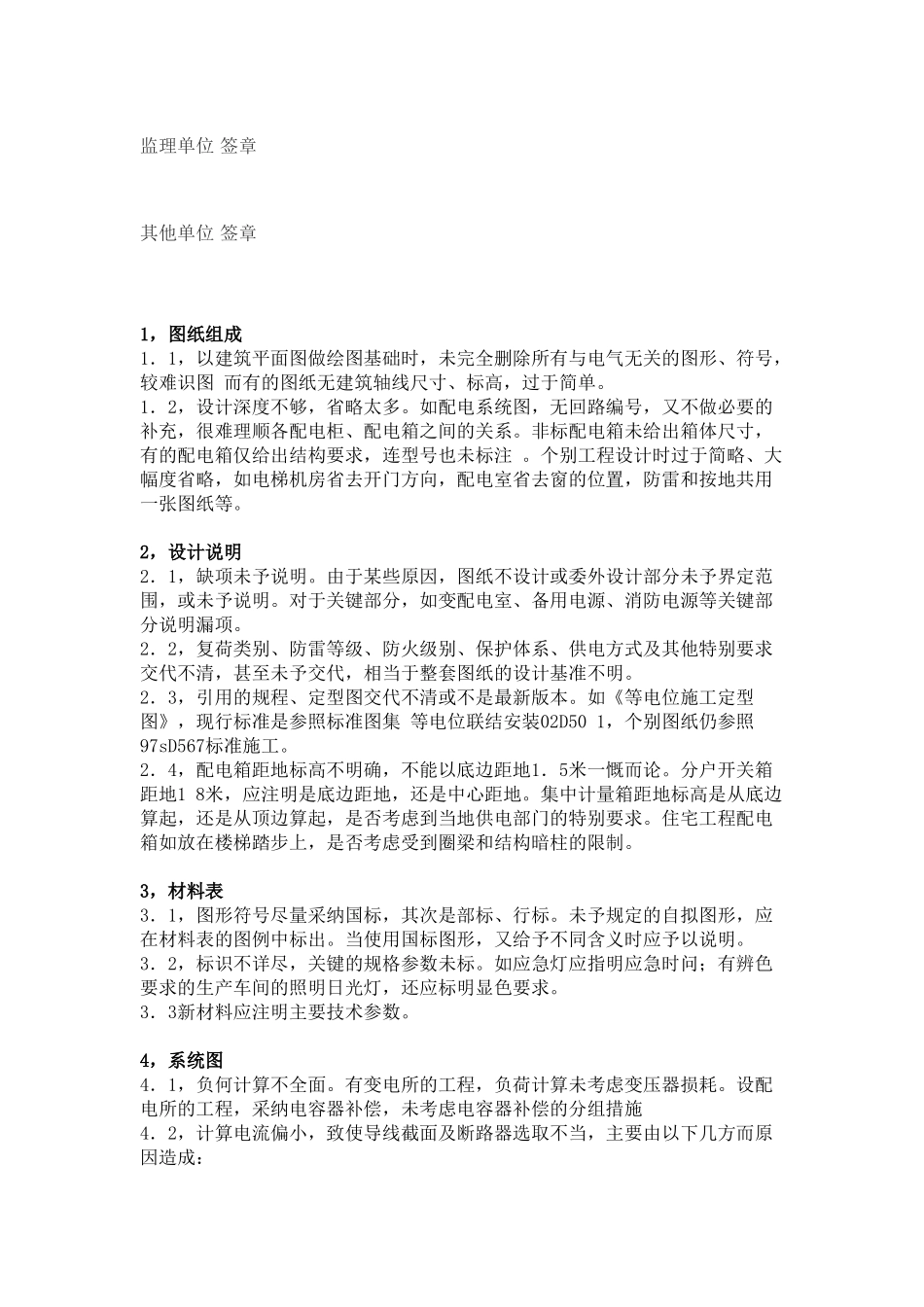

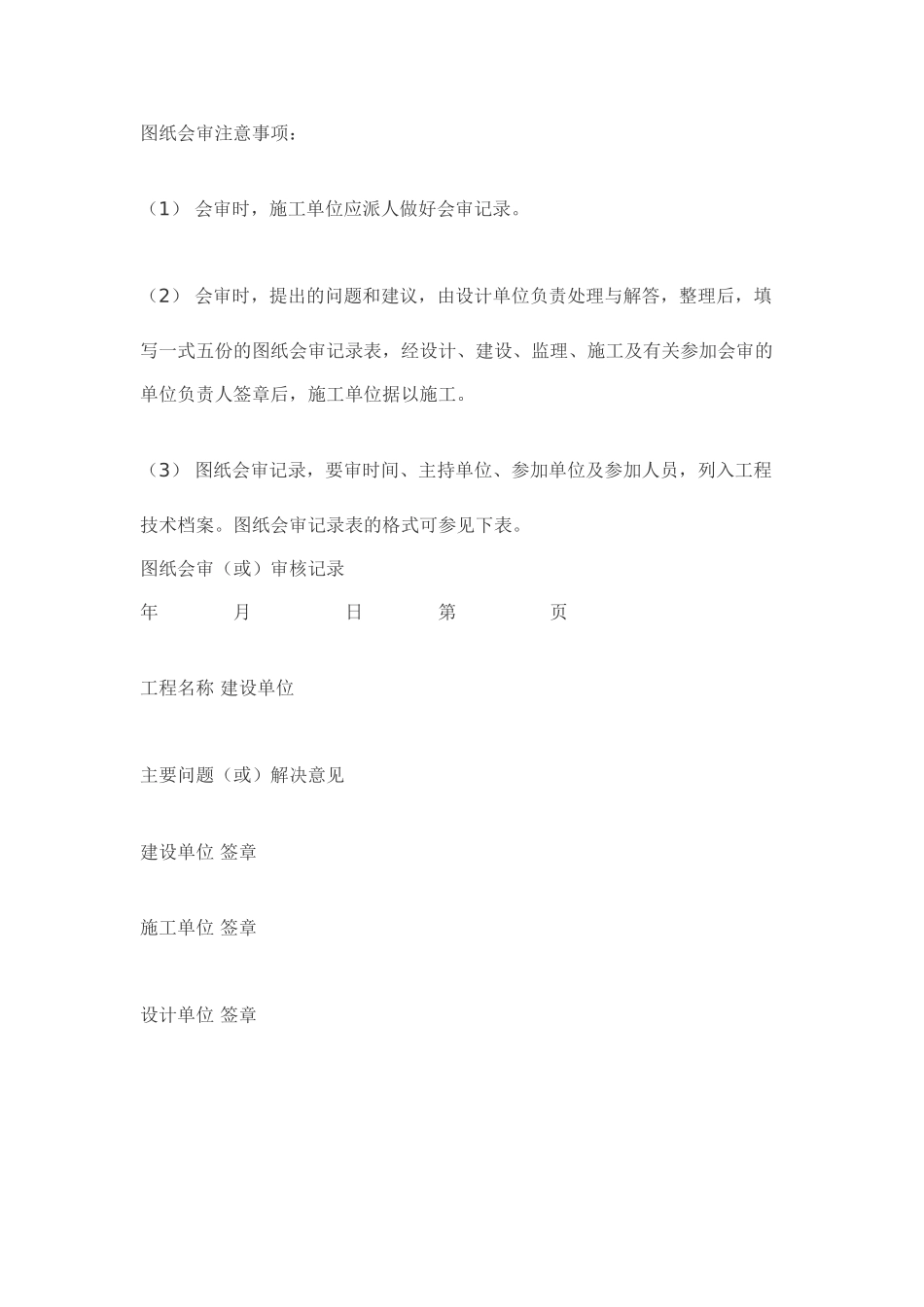

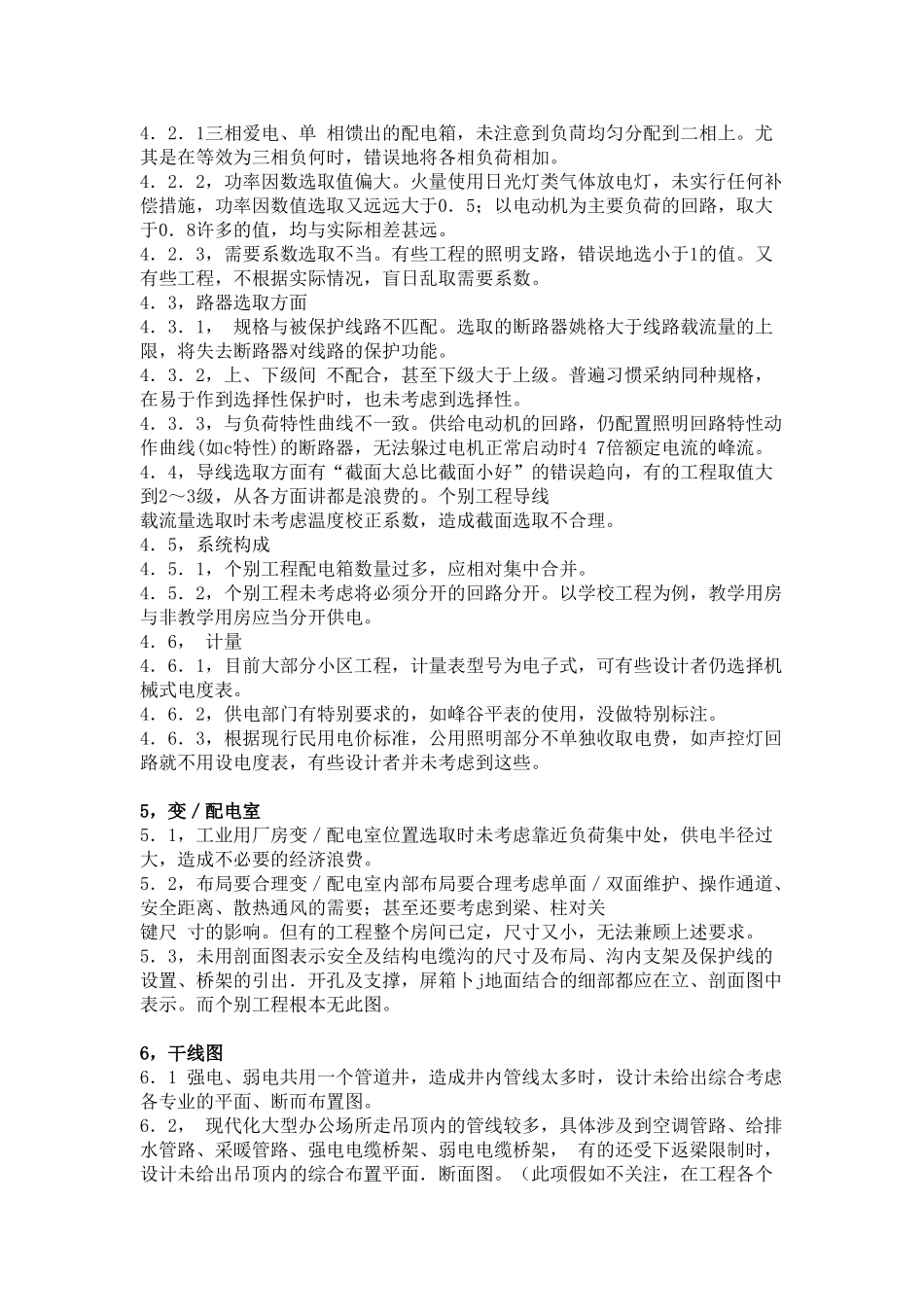

图纸会审注意事项：（1） 会审时，施工单位应派人做好会审记录。（2） 会审时，提出的问题和建议，由设计单位负责处理与解答，整理后，填写一式五份的图纸会审记录表，经设计、建设、监理、施工及有关参加会审的单位负责人签章后，施工单位据以施工。（3） 图纸会审记录，要审时间、主持单位、参加单位及参加人员，列入工程技术档案。图纸会审记录表的格式可参见下表。图纸会审（或）审核记录年 月 日 第 页工程名称 建设单位 主要问题（或）解决意见 建设单位 签章 施工单位 签章 设计单位 签章 监理单位 签章 其他单位 签章 1，图纸组成1．1，以建筑平面图做绘图基础时，未完全删除所有与电气无关的图形、符号，较难识图 而有的图纸无建筑轴线尺寸、标高，过于简单。1．2，设计深度不够，省略太多。如配电系统图，无回路编号，又不做必要的补充，很难理顺各配电柜、配电箱之间的关系。非标配电箱未给出箱体尺寸，有的配电箱仅给出结构要求，连型号也未标注 。个别工程设计时过于简略、大幅度省略，如电梯机房省去开门方向，配电室省去窗的位置，防雷和按地共用一张图纸等。2，设计说明2．1，缺项未予说明。由于某些原因，图纸不设计或委外设计部分未予界定范围，或未予说明。对于关键部分，如变配电室、备用电源、消防电源等关键部分说明漏项。2．2，复荷类别、防雷等级、防火级别、保护体系、供电方式及其他特别要求交代不清，甚至未予交代，相当于整套图纸的设计基准不明。2．3，引用的规程、定型图交代不清或不是最新版本。如《等电位施工定型图》，现行标准是参照标准图集 等电位联结安装02D50 1，个别图纸仍参照97sD567标准施工。2．4，配电箱距地标高不明确，不能以底边距地1．5米一慨而论。分户开关箱距地1 8米，应注明是底边距地，还是中心距地。集中计量箱距地标高是从底边算起，还是从顶边算起，是否考虑到当地供电部门的特别要求。住宅工程配电箱如放在楼梯踏步上，是否考虑受到圈梁和结构暗柱的限制。3，材料表3．1，图形符号尽量采纳国标，其次是部标、行标。未予规定的自拟图形，应在材料表的图例中标出。当使用国标图形，又给予不同含义时应予以说明。3．2，标识不详尽，关键的规格参数未标。如应急灯应指明应急时问；有辨色要求的生产车间的照明日光灯，还应标明显色要求。3．3新材料应注明主要技术参数。4，系统图4．1，负何计算不全面。有变电所的工程，负荷计算未考虑变压器损耗。设配电所的工程，...
