电气控制与PLC实验指导书

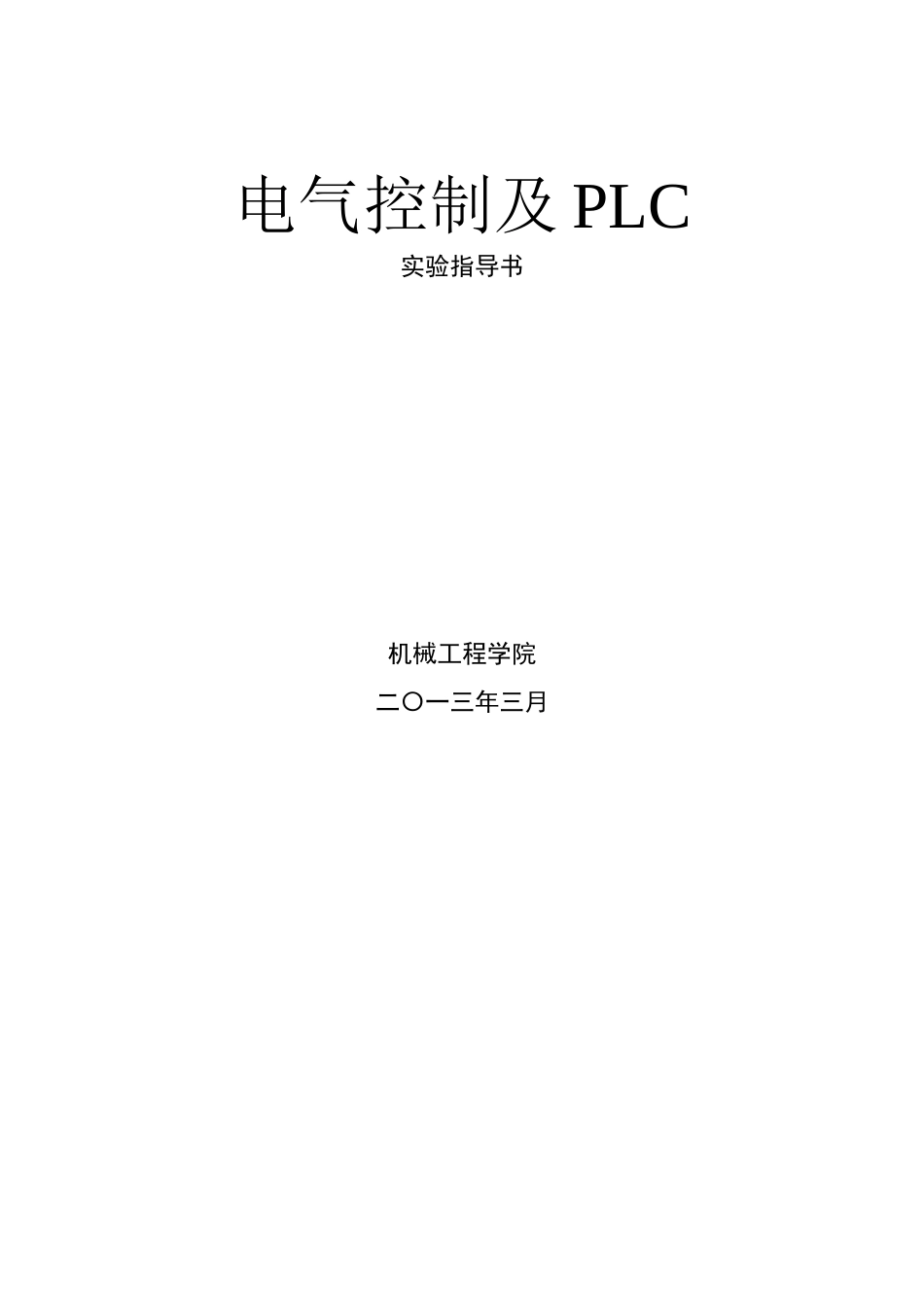

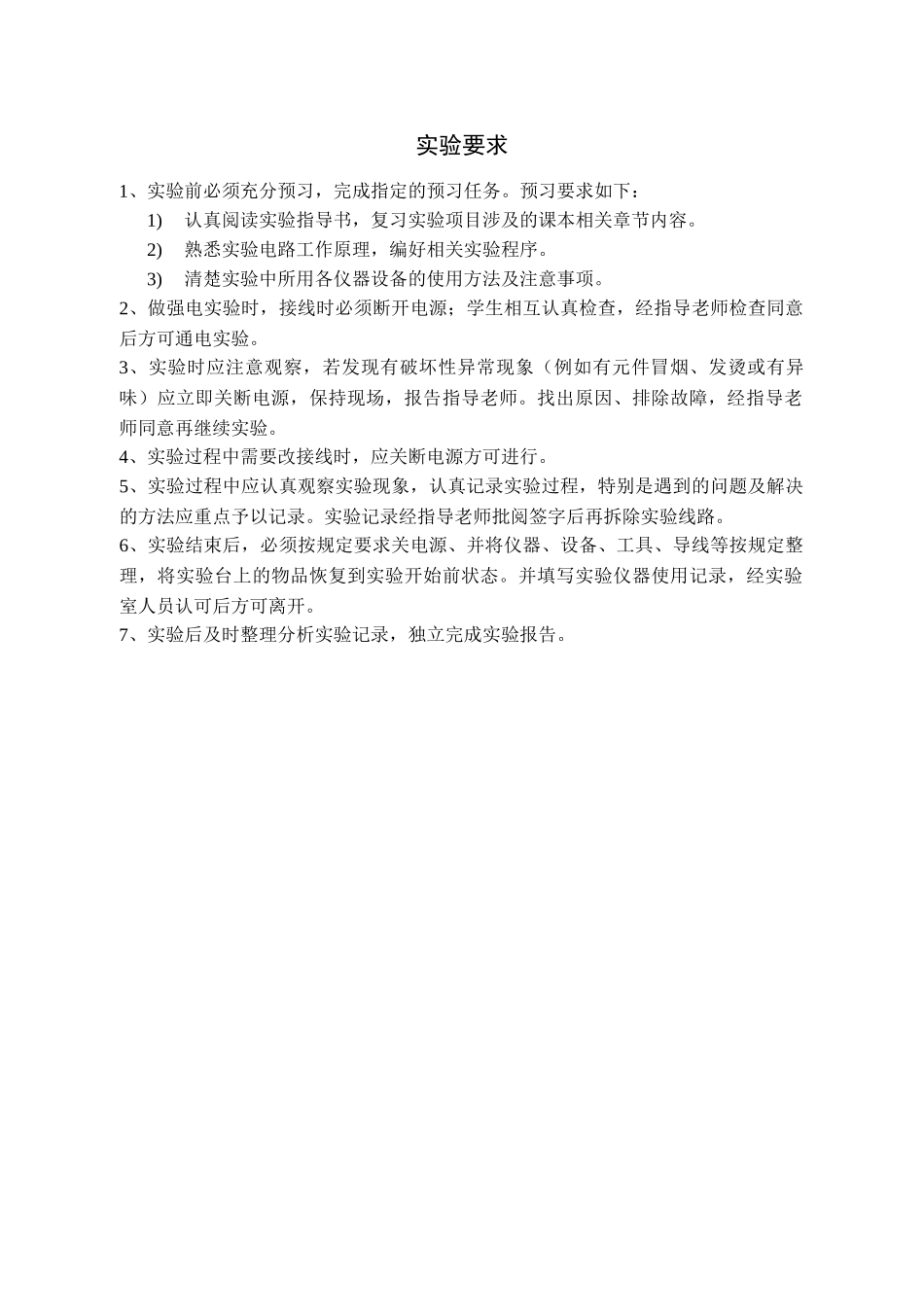

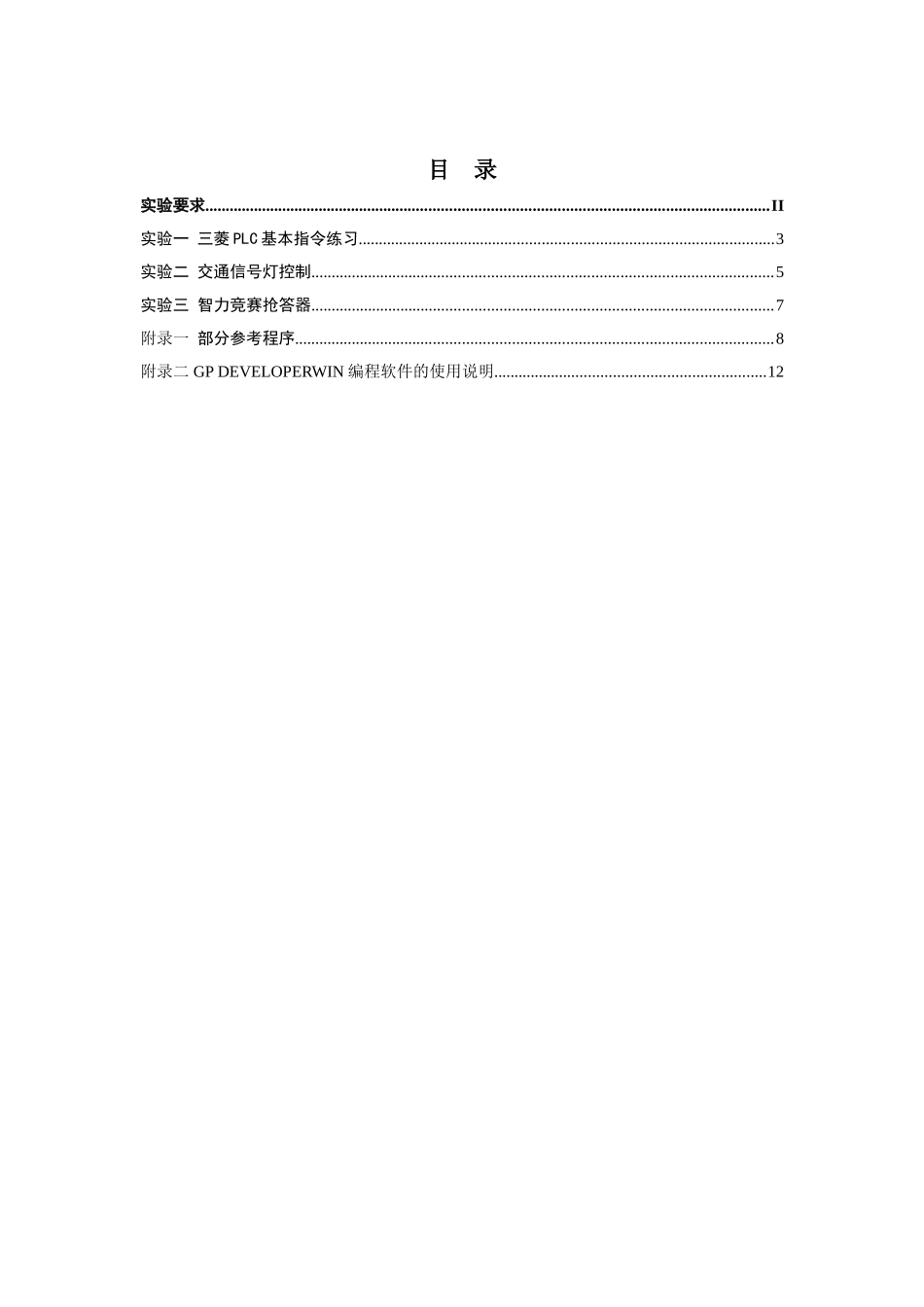

电气控制及 PLC实验指导书机械工程学院二〇一三年三月目 录实验要求.........................................................................................................................................II实验一 三菱 PLC 基本指令练习.....................................................................................................3实验二 交通信号灯控制................................................................................................................5实验三 智力竞赛抢答器................................................................................................................7附录一 部分参考程序....................................................................................................................8附录二 GP DEVELOPERWIN 编程软件的使用说明..................................................................12实验要求1、实验前必须充分预习，完成指定的预习任务。预习要求如下：1)认真阅读实验指导书，复习实验项目涉及的课本相关章节内容。2)熟悉实验电路工作原理，编好相关实验程序。3)清楚实验中所用各仪器设备的使用方法及注意事项。2、做强电实验时，接线时必须断开电源；学生相互认真检查，经指导老师检查同意后方可通电实验。3、实验时应注意观察，若发现有破坏性异常现象（例如有元件冒烟、发烫或有异味）应立即关断电源，保持现场，报告指导老师。找出原因、排除故障，经指导老师同意再继续实验。4、实验过程中需要改接线时，应关断电源方可进行。5、实验过程中应认真观察实验现象，认真记录实验过程，特别是遇到的问题及解决的方法应重点予以记录。实验记录经指导老师批阅签字后再拆除实验线路。6、实验结束后，必须按规定要求关电源、并将仪器、设备、工具、导线等按规定整理，将实验台上的物品恢复到实验开始前状态。并填写实验仪器使用记录，经实验室人员认可后方可离开。7、实验后及时整理分析实验记录，独立完成实验报告。实验一 三菱 PLC 基本指令练习一、实验目的1、了解 PLC 面板的基本结构，掌握输入、输出端子的连接方法；2、学习三菱 PLC 编程软件的使用，程序的输入、编辑、传输及运行及调试；3、掌握输入、输出继电器，定时器、计数器等常用编程元件的使用二、实验内容及学时（2 学时）PLC 的面板认识...
