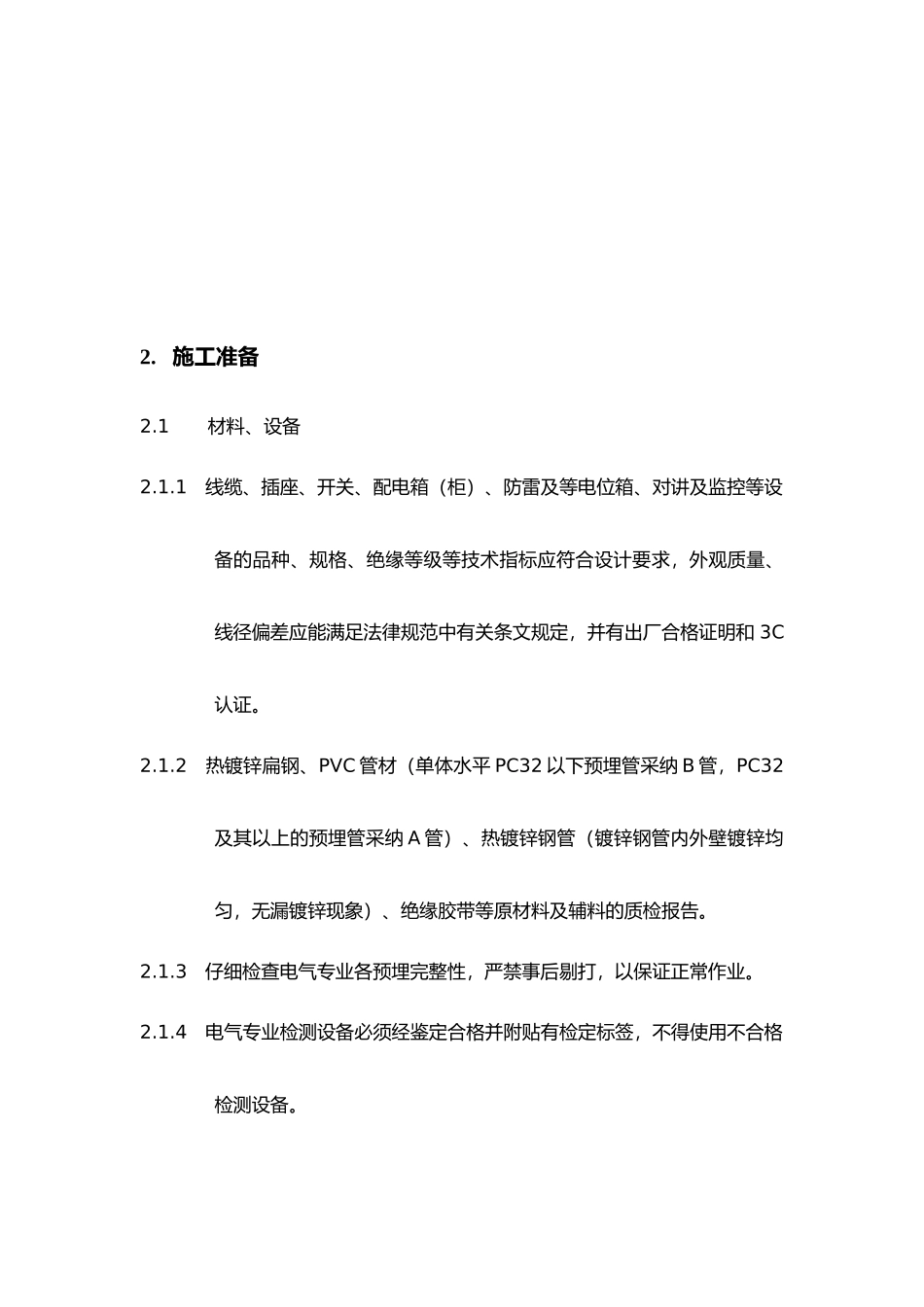

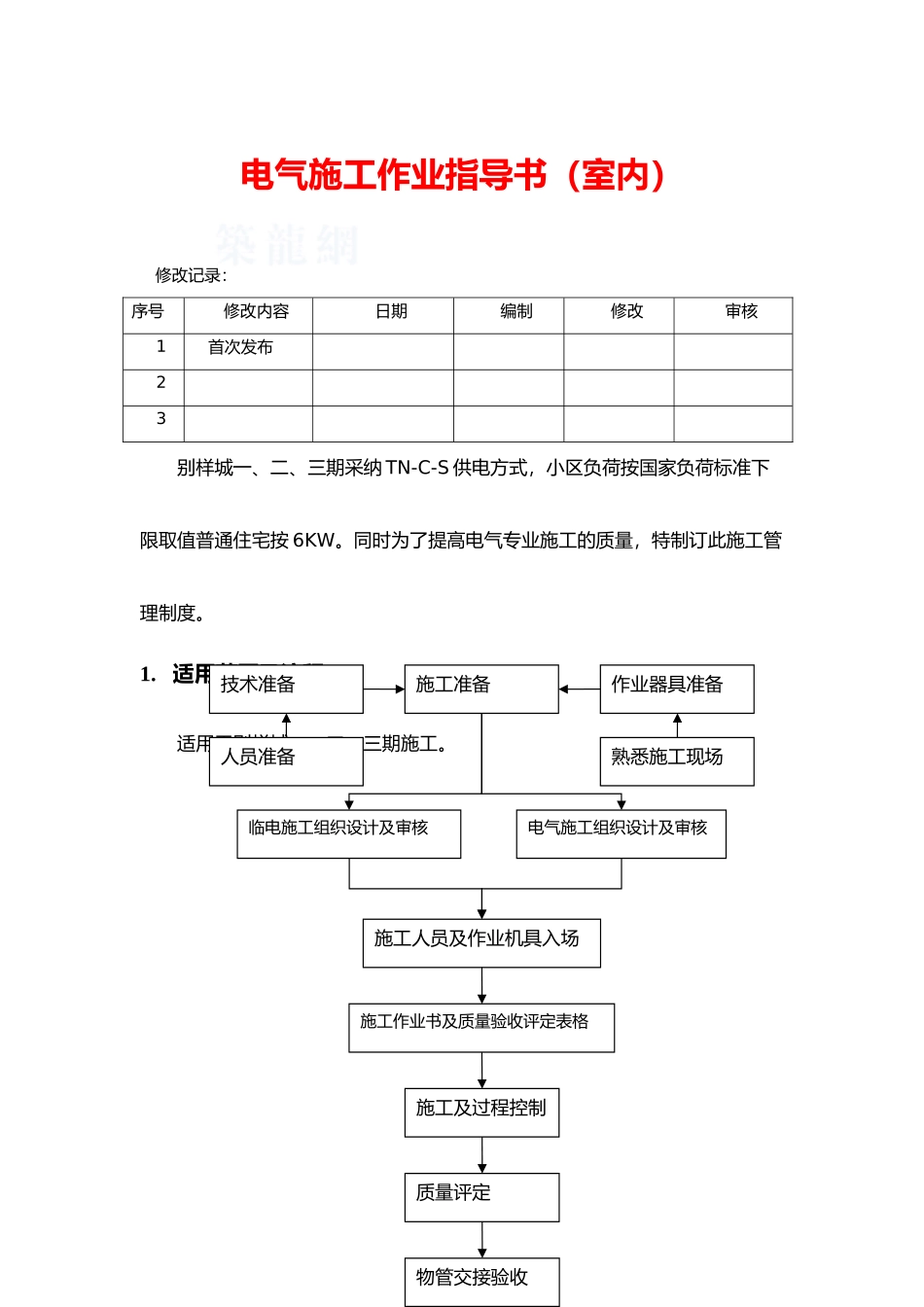

电气施工作业指导书（室内）修改记录：序号修改内容日期编制修改审核1首次发布23别样城一、二、三期采纳 TN-C-S 供电方式，小区负荷按国家负荷标准下限取值普通住宅按 6KW。同时为了提高电气专业施工的质量，特制订此施工管理制度。1. 适用范围及流程适用于别样城一、二、三期施工。质量评定物管交接验收施工人员及作业机具入场施工作业书及质量验收评定表格施工及过程控制技术准备施工准备作业器具准备人员准备熟悉施工现场临电施工组织设计及审核电气施工组织设计及审核2. 施工准备2.1 材料、设备2.1.1 线缆、插座、开关、配电箱（柜）、防雷及等电位箱、对讲及监控等设备的品种、规格、绝缘等级等技术指标应符合设计要求，外观质量、线径偏差应能满足法律规范中有关条文规定，并有出厂合格证明和 3C认证。2.1.2 热镀锌扁钢、PVC 管材（单体水平 PC32 以下预埋管采纳 B 管，PC32及其以上的预埋管采纳 A 管）、热镀锌钢管（镀锌钢管内外壁镀锌均匀，无漏镀锌现象）、绝缘胶带等原材料及辅料的质检报告。2.1.3 仔细检查电气专业各预埋完整性，严禁事后剔打，以保证正常作业。2.1.4 电气专业检测设备必须经鉴定合格并附贴有检定标签，不得使用不合格检测设备。2.1.5 对防雷及等电位焊接用的焊条的牌号、性能必须符合设计要求和有关标准的规定，并应有出厂合格证 明。焊接施工焊料须采纳 E43 焊条，且焊条干燥，无潮湿现象。2.1.6 热镀锌扁钢的材质、规格须符合设计及现场核定要求，且应有质保书或检验报告，宜采纳低炭钢。2.2 作业条件2.2.1 应在施工作业前作出施工电力负荷分布平面图、施工临电组织设计或施工临时用电方案。2.2.2 用电、检测、计量等设施设备均应检定合格，且经检查，办理了复核签字手续。2.2.3 在各道工序施工前，必须是上道工序检查合格后，方能进行下道工序。2.2.4 对各工序检查实行三级检查制度，并由施工方工长负责安排，各级检查责任到人。3. 操作工艺3.1 电线、缆预埋管敷设3.1.1 落地配电柜所有管口在穿毕电线、电缆后应用石棉绳做密封处理（禁用油泥）；3.1.2 PVC 管其弯曲半径不应小于 6D,在埋设于地下或混凝土内时，其弯曲半径应大于 10D，其弯扁度应小于 0.1D；3.1.3 局部墙体、混凝土板上剔槽敷管应加以固定，并用细石混凝土（或砂头子）保护，保护层不得小于 15mm（砖面层至预埋管外皮之距离）；剔槽宽度超过 3D 时，应加张钢丝网保护。3.1.4 落地配电柜内的管口，柜底无...
