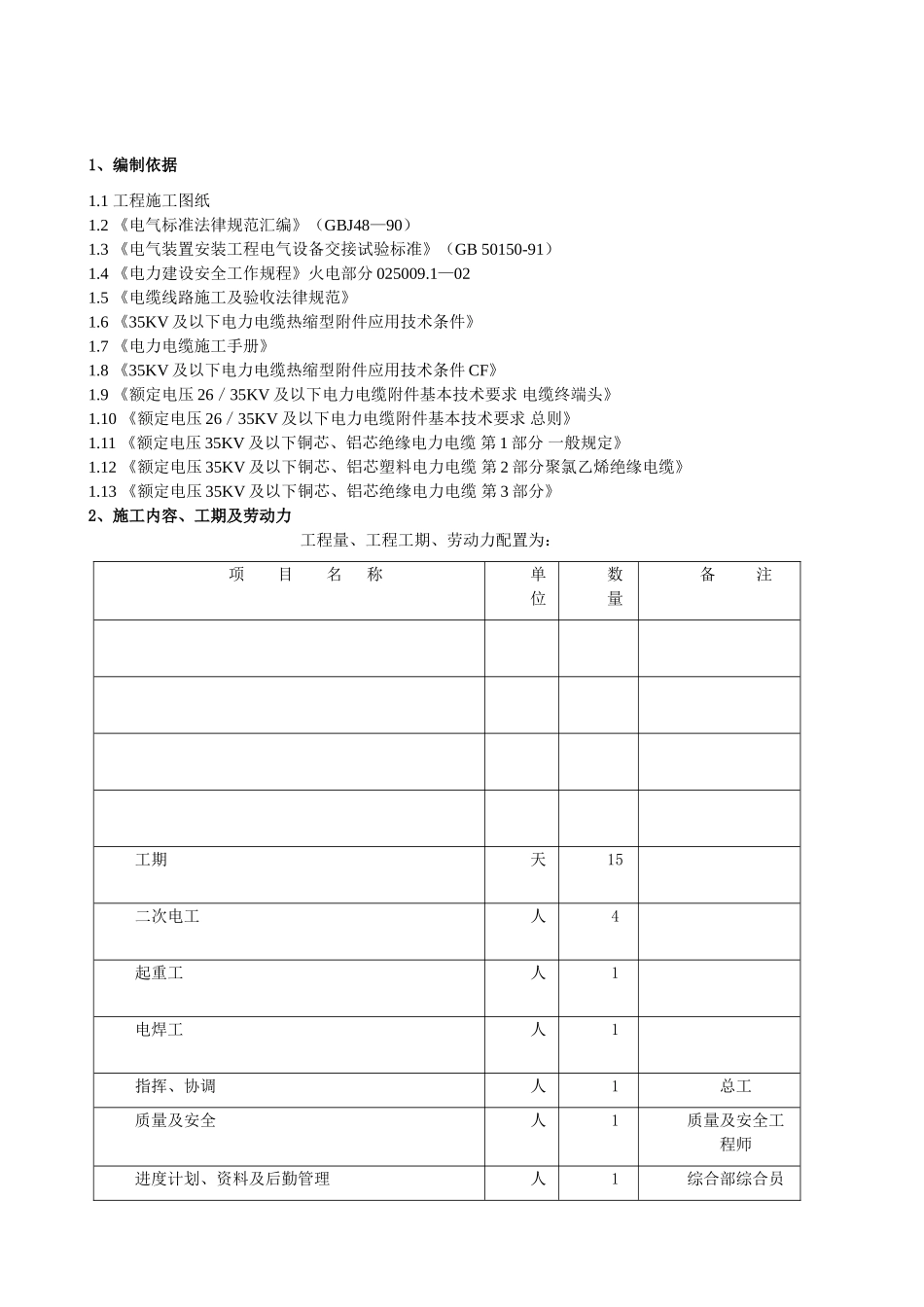

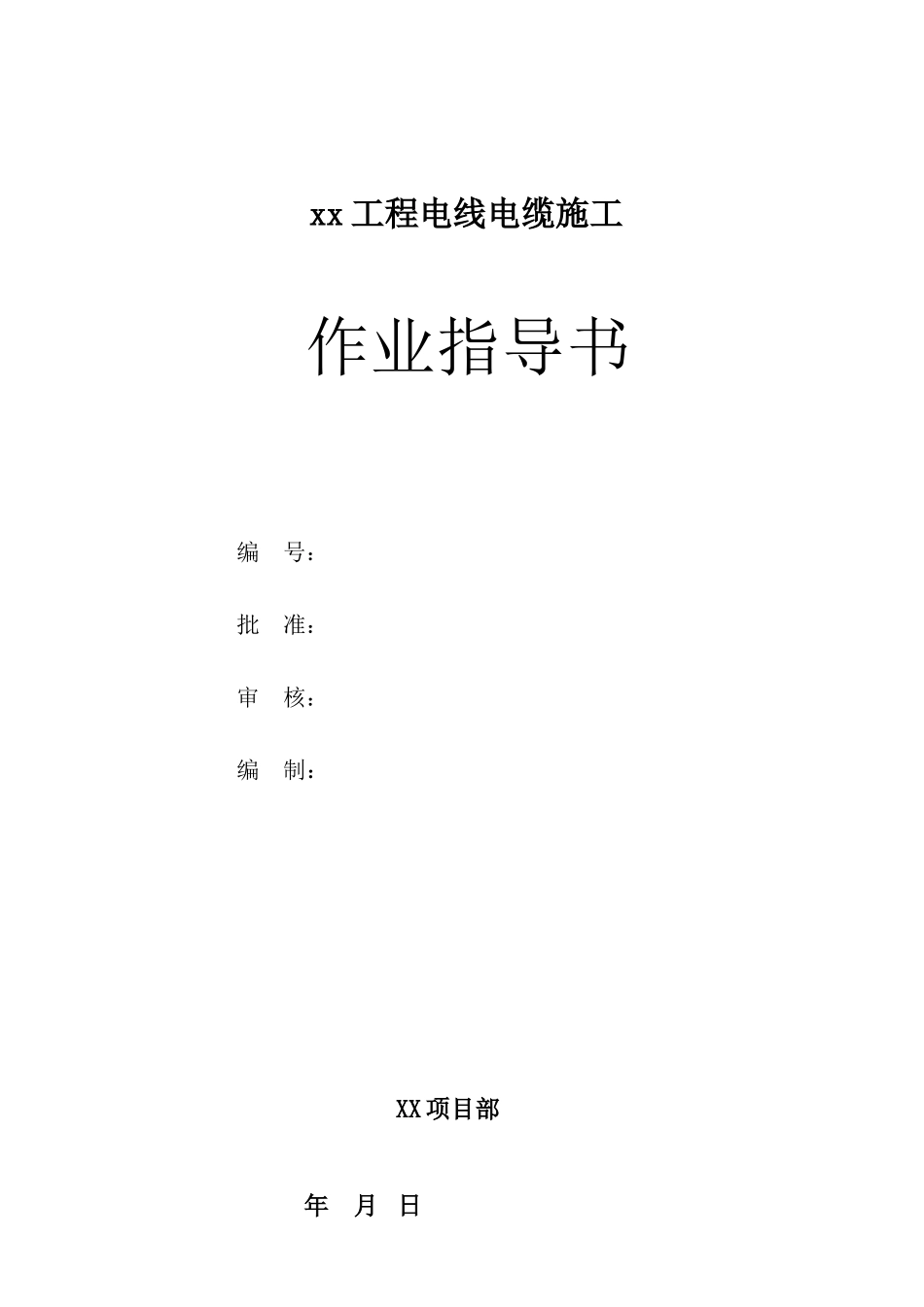

xx 工程电线电缆施工作业指导书编 号：批 准：审 核：编 制：XX 项目部 年 月 日1、编制依据1.1 工程施工图纸1.2 《电气标准法律规范汇编》（GBJ48—90）1.3 《电气装置安装工程电气设备交接试验标准》（GB 50150-91）1.4 《电力建设安全工作规程》火电部分 025009.1—021.5 《电缆线路施工及验收法律规范》1.6 《35KV 及以下电力电缆热缩型附件应用技术条件》1.7 《电力电缆施工手册》1.8 《35KV 及以下电力电缆热缩型附件应用技术条件 CF》1.9 《额定电压 26／35KV 及以下电力电缆附件基本技术要求 电缆终端头》1.10 《额定电压 26／35KV 及以下电力电缆附件基本技术要求 总则》1.11 《额定电压 35KV 及以下铜芯、铝芯绝缘电力电缆 第 1 部分 一般规定》 1.12 《额定电压 35KV 及以下铜芯、铝芯塑料电力电缆 第 2 部分聚氯乙烯绝缘电缆》1.13 《额定电压 35KV 及以下铜芯、铝芯绝缘电力电缆 第 3 部分》2、施工内容、工期及劳动力工程量、工程工期、劳动力配置为：项 目 名 称单位数量备 注工期天15二次电工人4起重工人1电焊工人1指挥、协调人1总工质量及安全人1质量及安全工程师进度计划、资料及后勤管理人1综合部综合员3、安装前的准备工作3.1 熟悉设计图纸，明确每块盘的安装地点及安装高程；3.2 安装工器具及材料的准备，见下表所示：工器具名称型号单位数量备注4、施工流程 施工图纸审查电缆敷设编制用料计划、施组现场测量电缆桥架施工电缆沟施工预埋管件施工电缆订货电缆测试配盘电缆绝缘测试电缆做头电缆耐压试验通电试运行电缆配线上设备电缆校相5、技术措施5.1 电缆敷设前的准备5.1.1 电缆敷设前的检查1）.预埋件符合设计，安置牢固； 2）.电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束； 3）.电缆层、电缆沟、隧道等处的施工临时设施、模板及建筑废料等清理洁净，施工用道路畅通，盖板齐全； 4）.电缆线路敷设后，不能再进行的建筑工程工作应结束； 5）.电缆沟排水畅通，电缆室的门窗安装完毕。6）.应检查电缆沟及等土建部分的转弯处，其转弯半径不应小于所敷设电缆的最小允许弯曲半径7）.核实电缆的型号、电压、规格是否与设计相符合。采纳的电缆及附件，有合格证件。设备应有铭牌。 8）.按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头，在度量电缆时，应考虑各种附加长度，各种附加长度如表一所示。9）.检查电缆外表面应无损伤；测量...
