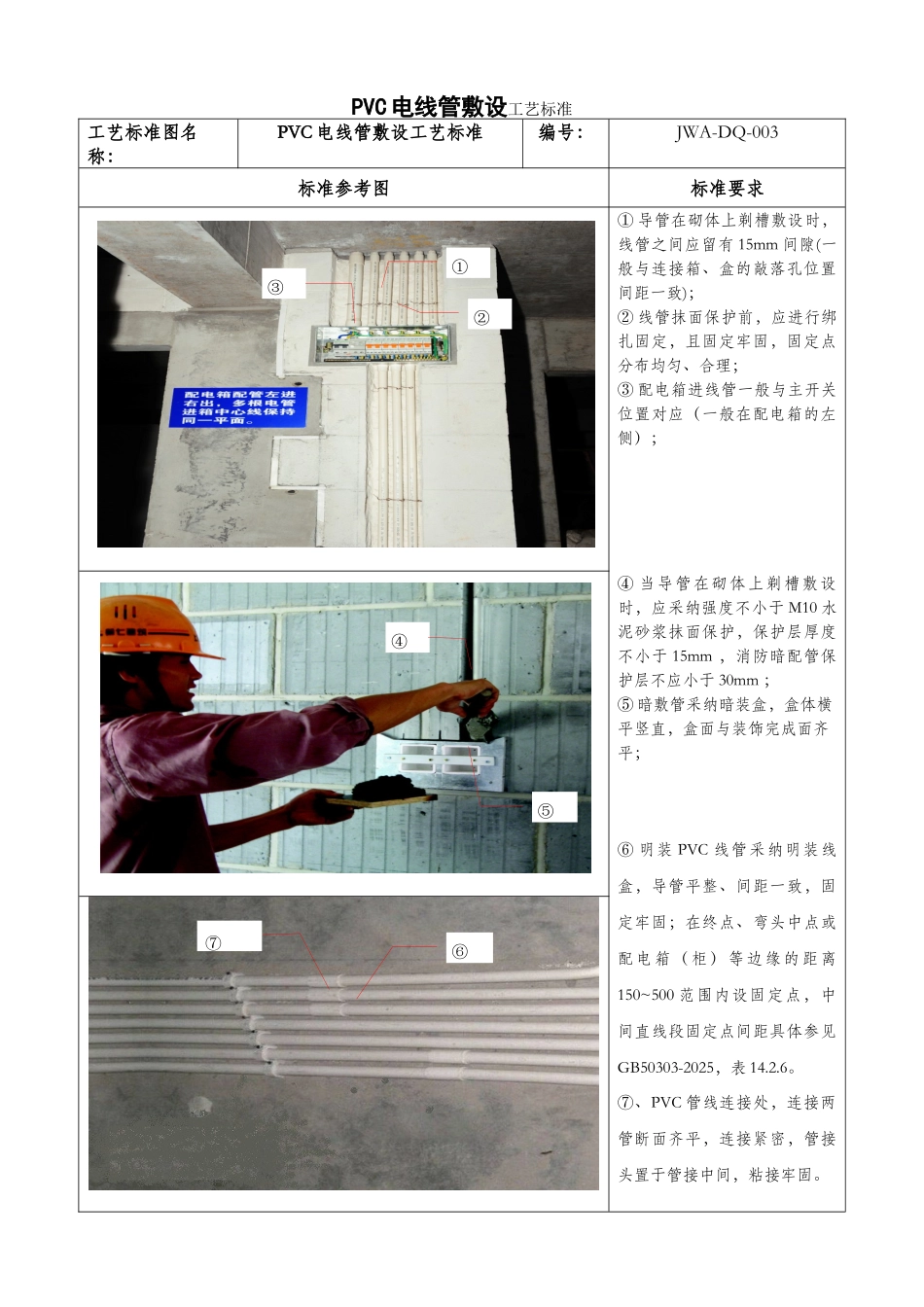

PVC 电线管敷设工艺标准工艺标准图名称：PVC 电线管敷设工艺标准编号：JWA-DQ-003标准参考图标准要求① 导管在砌体上剃槽敷设时，线管之间应留有 15mm 间隙(一般与连接箱、盒的敲落孔位置间距一致)；② 线管抹面保护前，应进行绑扎固定，且固定牢固，固定点分布均匀、合理；③ 配电箱进线管一般与主开关位置对应（一般在配电箱的左侧）；④ 当导管在砌体上剃槽敷设时，应采纳强度不小于 M10 水泥砂浆抹面保护，保护层厚度不小于 15mm ，消防暗配管保护层不应小于 30mm ；⑤ 暗敷管采纳暗装盒，盒体横平竖直，盒面与装饰完成面齐平；⑥ 明装 PVC 线管采纳明装线盒，导管平整、间距一致，固定牢固；在终点、弯头中点或配电箱（柜）等边缘的距离150~500 范围内设固定点，中间直线段固定点间距具体参见GB50303-2025，表 14.2.6。⑦、PVC 管线连接处，连接两管断面齐平，连接紧密，管接头置于管接中间，粘接牢固。①②③④⑤⑥⑦
