益州某工程施工测量方案VIP专享

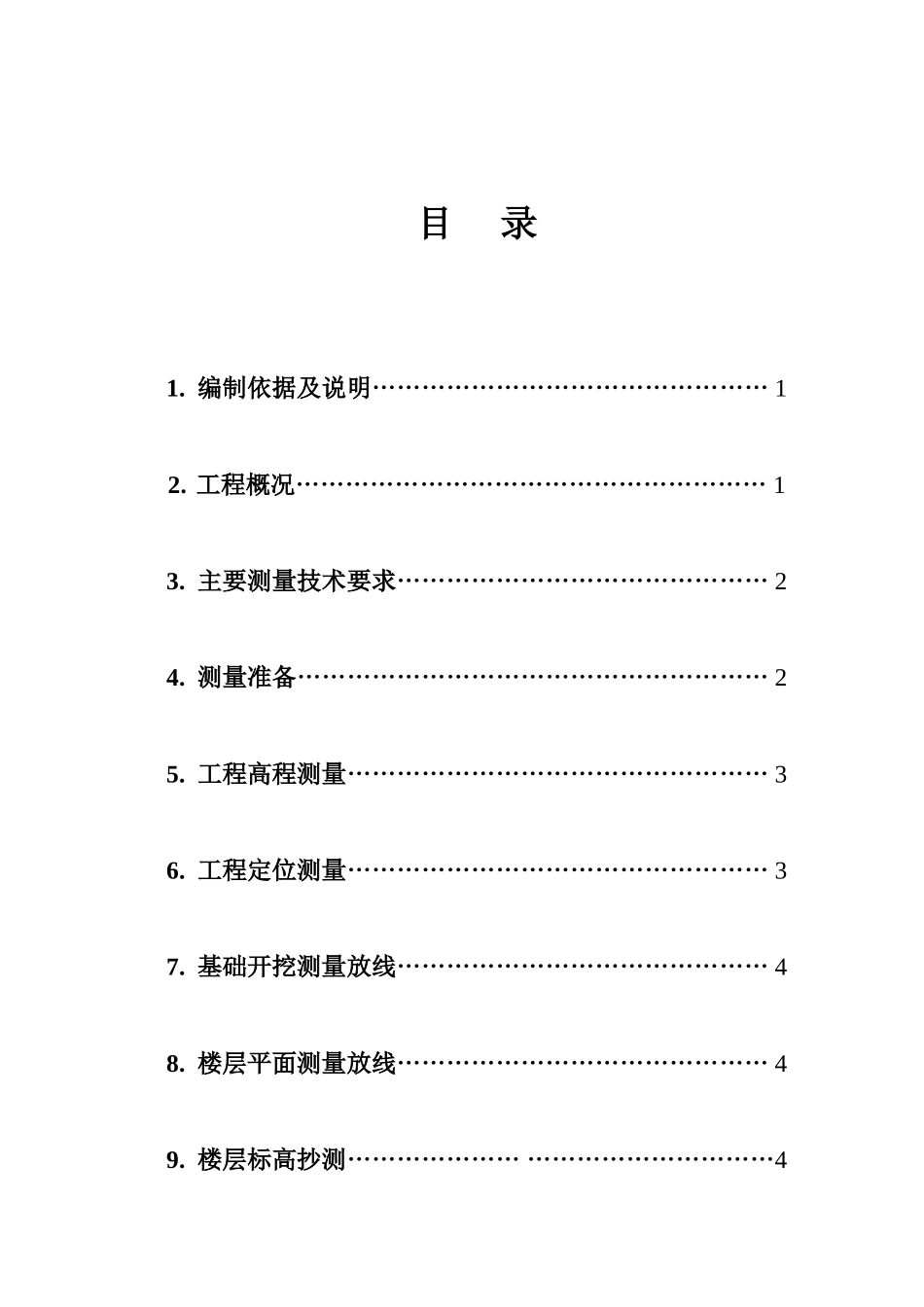

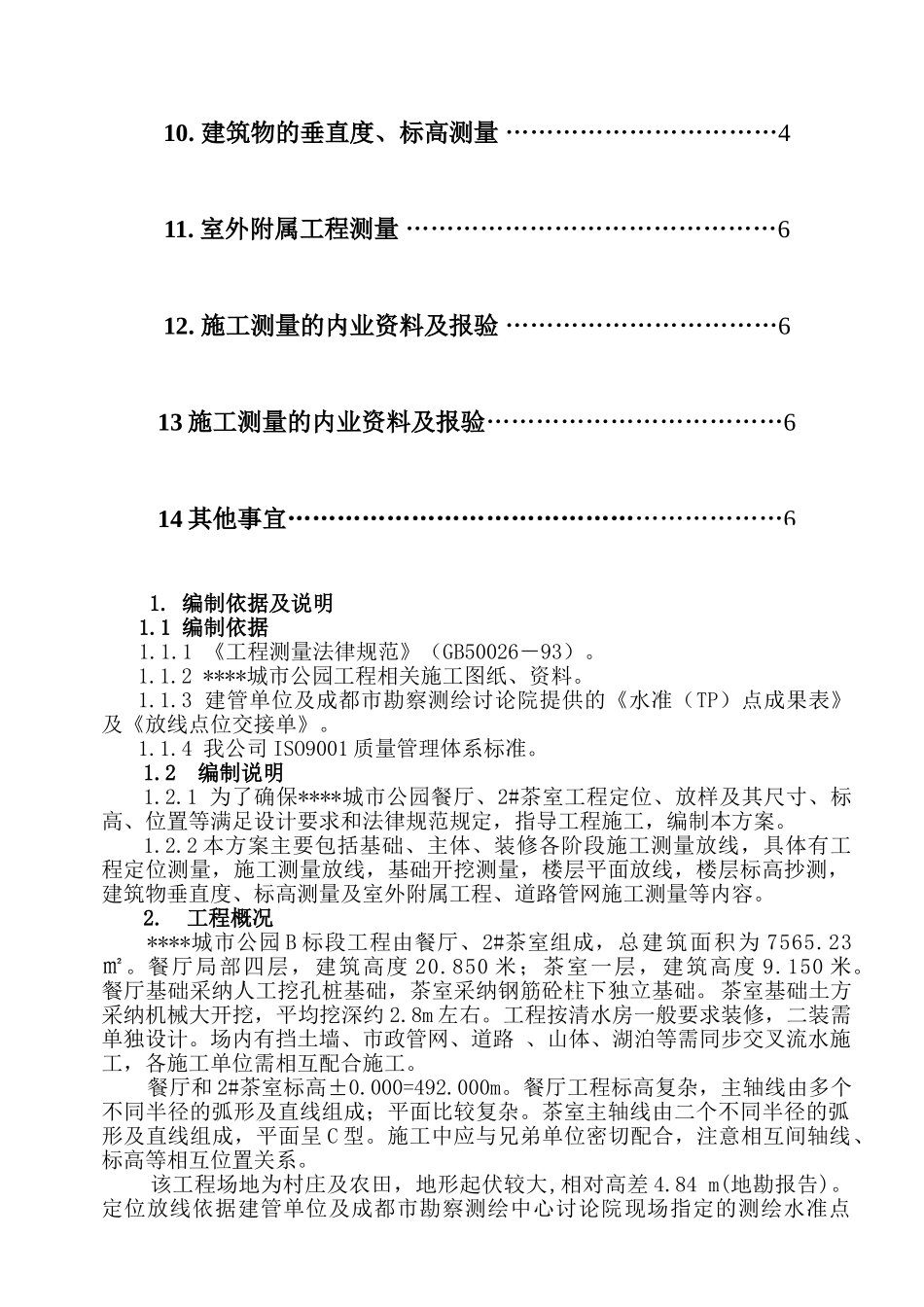

目 录1. 编制依据及说明………………………………………… 12. 工程概况………………………………………………… 13. 主要测量技术要求……………………………………… 24. 测量准备………………………………………………… 25. 工程高程测量…………………………………………… 36. 工程定位测量…………………………………………… 37. 基础开挖测量放线……………………………………… 48. 楼层平面测量放线……………………………………… 49. 楼层标高抄测………………… …………………………410. 建筑物的垂直度、标高测量 ……………………………411. 室外附属工程测量 ………………………………………612. 施工测量的内业资料及报验 ……………………………613 施工测量的内业资料及报验………………………………614 其他事宜……………………………………………………6 1. 编制依据及说明1.1 编制依据1.1.1 《工程测量法律规范》（GB50026－93）。1.1.2 ****城市公园工程相关施工图纸、资料。1.1.3 建管单位及成都市勘察测绘讨论院提供的《水准（TP）点成果表》及《放线点位交接单》。1.1.4 我公司 ISO9001 质量管理体系标准。1.2 编制说明1.2.1 为了确保****城市公园餐厅、2#茶室工程定位、放样及其尺寸、标高、位置等满足设计要求和法律规范规定，指导工程施工，编制本方案。1.2.2 本方案主要包括基础、主体、装修各阶段施工测量放线，具体有工程定位测量，施工测量放线，基础开挖测量，楼层平面放线，楼层标高抄测，建筑物垂直度、标高测量及室外附属工程、道路管网施工测量等内容。2. 工程概况****城市公园 B 标段工程由餐厅、2#茶室组成，总建筑面积为 7565.23㎡。餐厅局部四层，建筑高度 20.850 米；茶室一层，建筑高度 9.150 米。餐厅基础采纳人工挖孔桩基础，茶室采纳钢筋砼柱下独立基础。茶室基础土方采纳机械大开挖，平均挖深约 2.8m 左右。工程按清水房一般要求装修，二装需单独设计。场内有挡土墙、市政管网、道路 、山体、湖泊等需同步交叉流水施工，各施工单位需相互配合施工。餐厅和 2#茶室标高±0.000=492.000m。餐厅工程标高复杂，主轴线由多个不同半径的弧形及直线组成；平面比较复杂。茶室主轴线由二个不同半径的弧形及直线组成，平面呈 C 型。施工中应与兄弟单位密切配合，注意相互间轴线、标高等相互位置关系。该工程场地为村庄及农田，地形起伏较大,相对高...
