知名医院工程电气施工组织设计

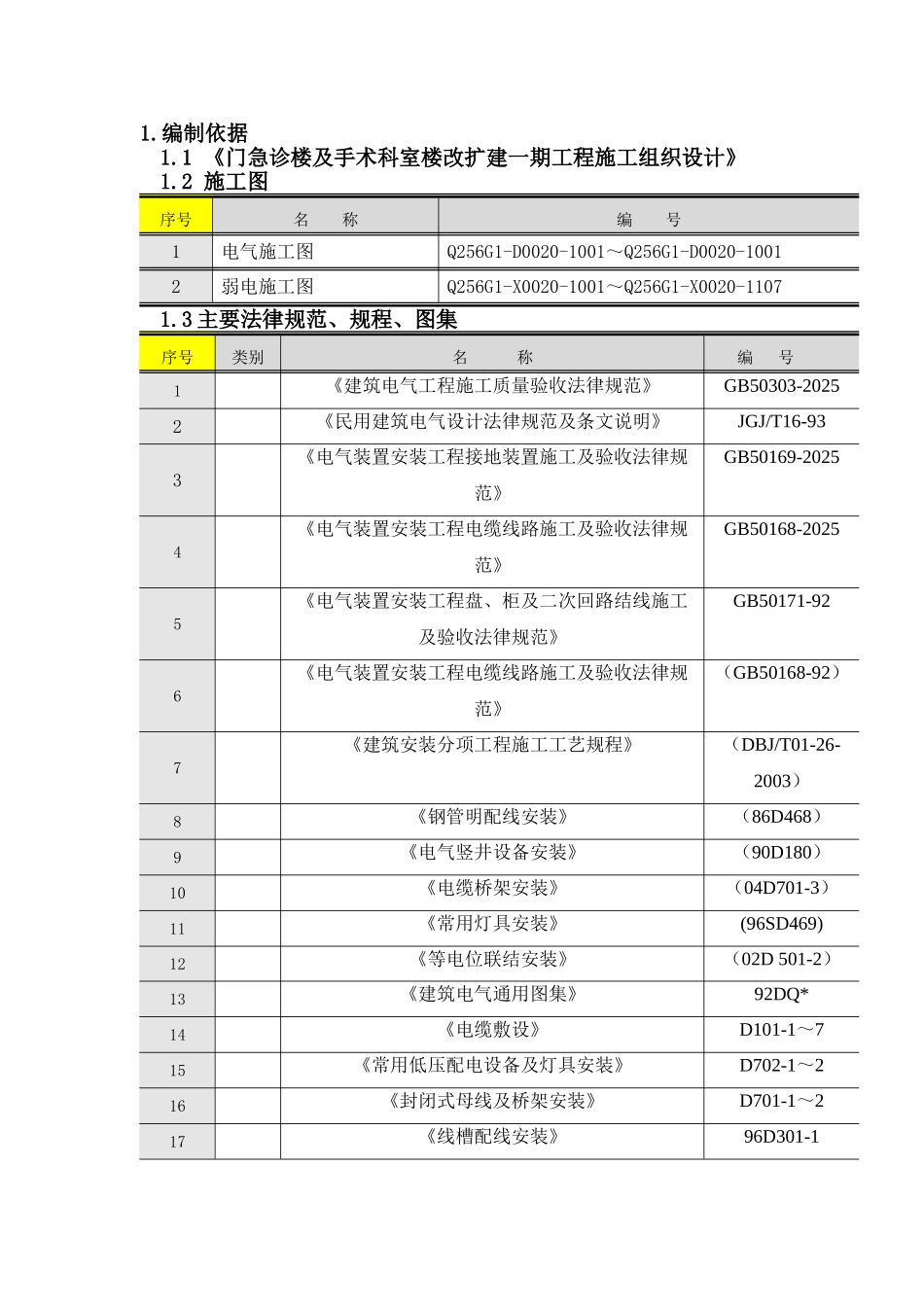

1.编制依据1.1 《门急诊楼及手术科室楼改扩建一期工程施工组织设计》1.2 施工图 序号名 称编 号1电气施工图Q256G1-D0020-1001～Q256G1-D0020-10012弱电施工图Q256G1-X0020-1001～Q256G1-X0020-11071.3 主要法律规范、规程、图集 序号类别名 称 编 号1《建筑电气工程施工质量验收法律规范》GB50303-20252《民用建筑电气设计法律规范及条文说明》JGJ/T16-933《电气装置安装工程接地装置施工及验收法律规范》GB50169-20254《电气装置安装工程电缆线路施工及验收法律规范》GB50168-20255《电气装置安装工程盘、柜及二次回路结线施工及验收法律规范》GB50171-926《电气装置安装工程电缆线路施工及验收法律规范》（GB50168-92）7《建筑安装分项工程施工工艺规程》（DBJ/T01-26-2003）8《钢管明配线安装》（86D468）9《电气竖井设备安装》（90D180）10《电缆桥架安装》（04D701-3）11《常用灯具安装》(96SD469)12《等电位联结安装》（02D 501-2）13《建筑电气通用图集》92DQ*14《电缆敷设》D101-1～715《常用低压配电设备及灯具安装》D702-1～216《封闭式母线及桥架安装》D701-1～217《线槽配线安装》96D301-118《液位测量与控制》D703-1～219《建筑物防雷设施安装》99D501-120《利用建筑物金属体做防雷及接地装置安装图集》03D501-321《等电位联结安装图集》02D501-21.4 主要标准 序号类别名 称 编 号1《建筑工程施工质量验收统一标准》GB50300-20012《建筑施工安全检查评分标准》JGJ59-993《建设工程施工现场安全防护、场容卫生、环境保护及保卫消防标准》DBJ/T01-83-20251.5 法律、法规序号名 称1中华人民共和国建筑法2建设工程质量管理条例3北京市施工现场安全管理条例2.工程概况 2.1 设计概况2.1.1 工程简介本工程为北京某医院门急诊楼及手术科室楼改扩建一期机电工程，工程总建筑面积 113162 平方米，地下 3 层，地上 11 层、8 层、3 层。序号项 目内 容1工程名称医院门急诊楼及手术科室楼改扩建工程一期2建设单位医院3设计单位工程设计讨论院4监理单位5施工总承包单位6质量目标结构长城杯金奖，建筑长城杯金杯，鲁班奖2.1.2 电气工程概况序号项目内 容1变配电系统本工程供电等级为一级负荷，引三路市电，并配备一路柴油发电机；其中应急照明系统，消防用电设备、中央控制监控系统、急诊部、检验中心、CT 机、MRI 机、DSA 机、机械停车设备及重要的计算机网络设备等供电为一级负荷；生活水泵、一般电梯、部分排...
