硬架支模在现浇框架结构施工中的应用VIP专享

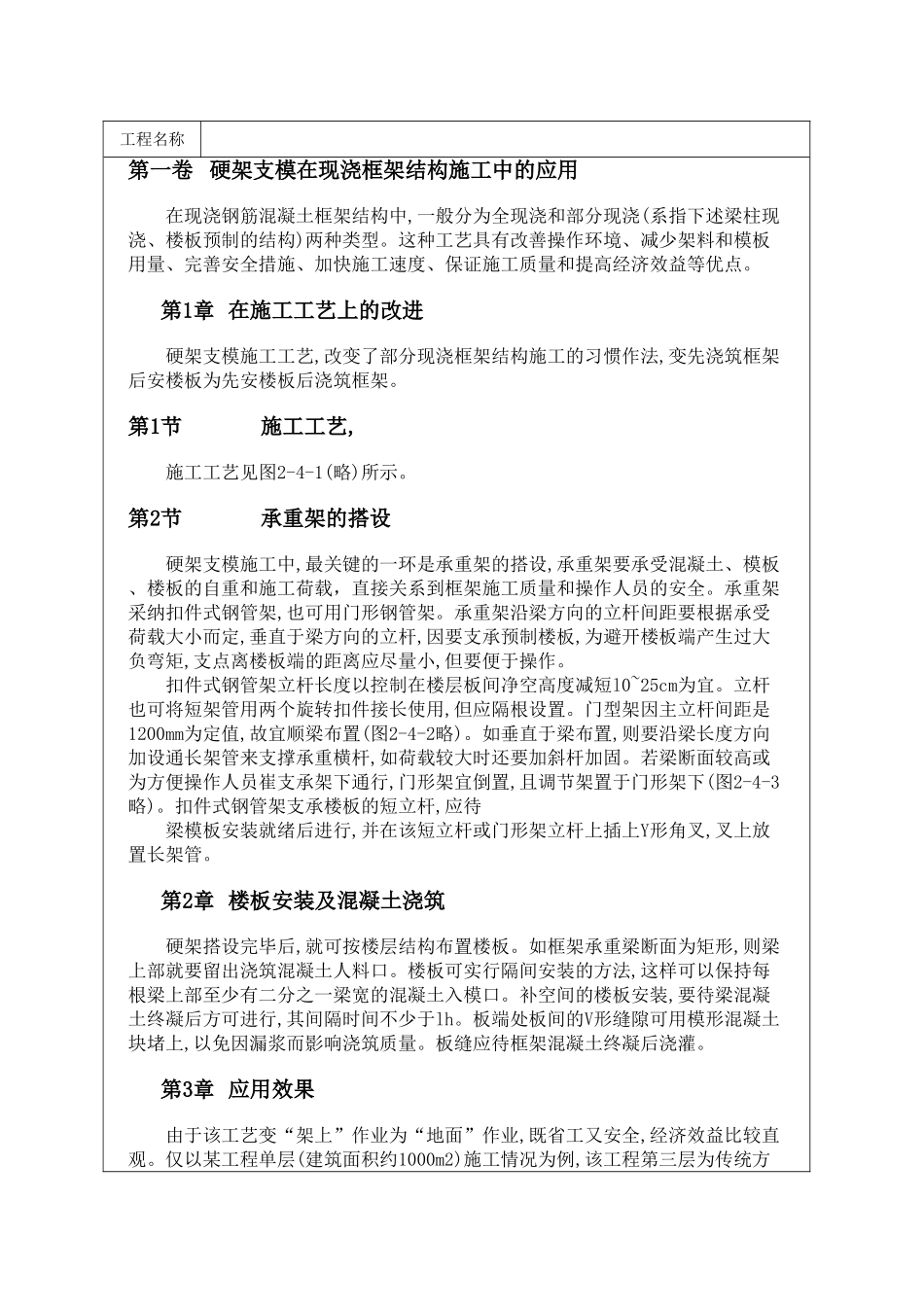

工程名称第一卷 硬架支模在现浇框架结构施工中的应用在现浇钢筋混凝土框架结构中,一般分为全现浇和部分现浇(系指下述梁柱现浇、楼板预制的结构)两种类型。这种工艺具有改善操作环境、减少架料和模板用量、完善安全措施、加快施工速度、保证施工质量和提高经济效益等优点。第1章 在施工工艺上的改进硬架支模施工工艺,改变了部分现浇框架结构施工的习惯作法,变先浇筑框架后安楼板为先安楼板后浇筑框架。第1节施工工艺,施工工艺见图2-4-1(略)所示。第2节承重架的搭设硬架支模施工中,最关键的一环是承重架的搭设,承重架要承受混凝土、模板、楼板的自重和施工荷载，直接关系到框架施工质量和操作人员的安全。承重架采纳扣件式钢管架,也可用门形钢管架。承重架沿梁方向的立杆间距要根据承受荷载大小而定,垂直于梁方向的立杆,因要支承预制楼板,为避开楼板端产生过大负弯矩,支点离楼板端的距离应尽量小,但要便于操作。扣件式钢管架立杆长度以控制在楼层板间净空高度减短l0~25cm为宜。立杆也可将短架管用两个旋转扣件接长使用,但应隔根设置。门型架因主立杆间距是1200mm为定值,故宜顺梁布置(图2-4-2略)。如垂直于梁布置,则要沿梁长度方向加设通长架管来支撑承重横杆,如荷载较大时还要加斜杆加固。若梁断面较高或为方便操作人员崔支承架下通行,门形架宜倒置,且调节架置于门形架下(图2-4-3略)。扣件式钢管架支承楼板的短立杆,应待梁模板安装就绪后进行,并在该短立杆或门形架立杆上插上Y形角叉,叉上放置长架管。第2章 楼板安装及混凝土浇筑硬架搭设完毕后,就可按楼层结构布置楼板。如框架承重梁断面为矩形,则梁上部就要留出浇筑混凝土人料口。楼板可实行隔间安装的方法,这样可以保持每根梁上部至少有二分之一梁宽的混凝土入模口。补空间的楼板安装,要待梁混凝土终凝后方可进行,其间隔时间不少于lh。板端处板间的V形缝隙可用模形混凝土块堵上,以免因漏浆而影响浇筑质量。板缝应待框架混凝土终凝后浇灌。第3章 应用效果由于该工艺变“架上”作业为“地面”作业,既省工又安全,经济效益比较直观。仅以某工程单层(建筑面积约1000m2)施工情况为例,该工程第三层为传统方工程名称法施工,第四层为硬架支模施工,柱网为4.5m×7.2m,层高4.2m。第四层与第三层相比,按100 m2建筑面积考核:减少辅助用工l5.2工日;减少混凝土0.8 m3;节约安板坐灰0.08 m2;减少模板17.3 m2;少用木架板l43 m2;少用安全网35张;缩短施工时间3h。并提高了施工质量,有利于安全生产和文明施工。
