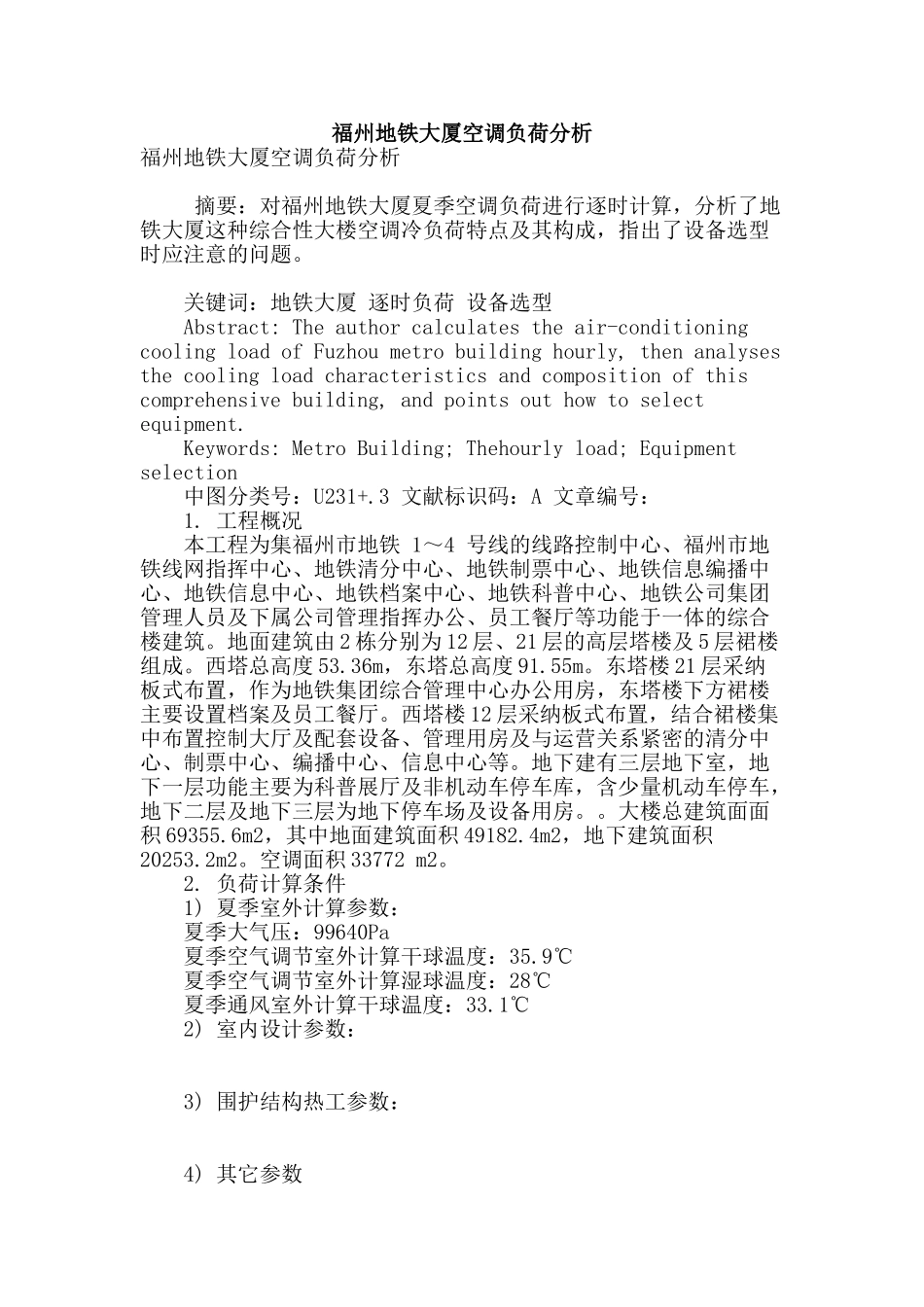

福州地铁大厦空调负荷分析

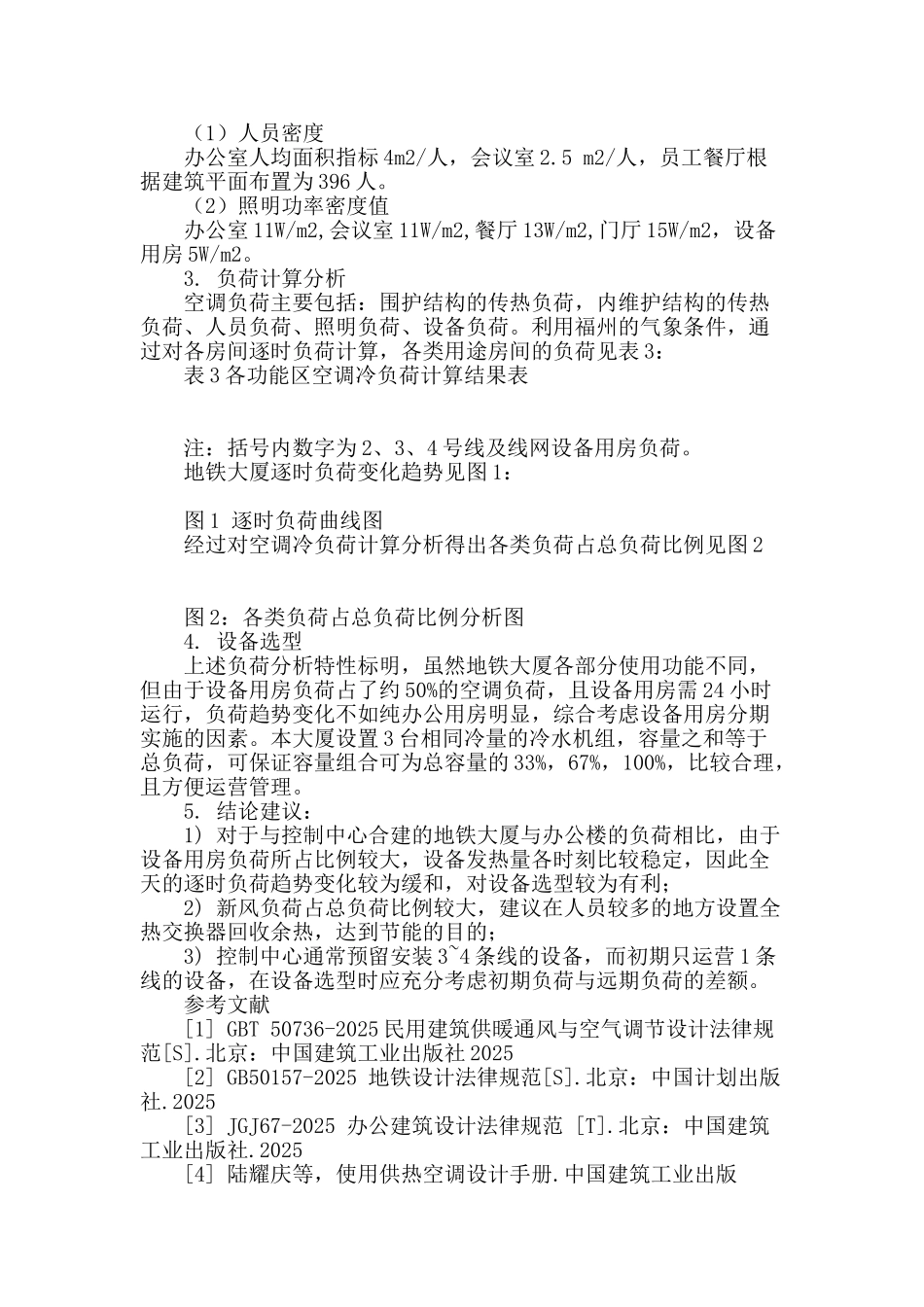

福州地铁大厦空调负荷分析福州地铁大厦空调负荷分析 摘要：对福州地铁大厦夏季空调负荷进行逐时计算，分析了地铁大厦这种综合性大楼空调冷负荷特点及其构成，指出了设备选型时应注意的问题。 关键词：地铁大厦 逐时负荷 设备选型 Abstract: The author calculates the air-conditioning cooling load of Fuzhou metro building hourly, then analyses the cooling load characteristics and composition of this comprehensive building, and points out how to select equipment. Keywords: Metro Building; Thehourly load; Equipment selection 中图分类号：U231+.3 文献标识码：A 文章编号： 1. 工程概况 本工程为集福州市地铁 1～4 号线的线路控制中心、福州市地铁线网指挥中心、地铁清分中心、地铁制票中心、地铁信息编播中心、地铁信息中心、地铁档案中心、地铁科普中心、地铁公司集团管理人员及下属公司管理指挥办公、员工餐厅等功能于一体的综合楼建筑。地面建筑由 2 栋分别为 12 层、21 层的高层塔楼及 5 层裙楼组成。西塔总高度 53.36m，东塔总高度 91.55m。东塔楼 21 层采纳板式布置，作为地铁集团综合管理中心办公用房，东塔楼下方裙楼主要设置档案及员工餐厅。西塔楼 12 层采纳板式布置，结合裙楼集中布置控制大厅及配套设备、管理用房及与运营关系紧密的清分中心、制票中心、编播中心、信息中心等。地下建有三层地下室，地下一层功能主要为科普展厅及非机动车停车库，含少量机动车停车，地下二层及地下三层为地下停车场及设备用房。。大楼总建筑面面积 69355.6m2，其中地面建筑面积 49182.4m2，地下建筑面积20253.2m2。空调面积 33772 m2。 2. 负荷计算条件 1) 夏季室外计算参数： 夏季大气压：99640Pa 夏季空气调节室外计算干球温度：35.9℃ 夏季空气调节室外计算湿球温度：28℃ 夏季通风室外计算干球温度：33.1℃ 2) 室内设计参数： 3) 围护结构热工参数： 4) 其它参数 （1）人员密度 办公室人均面积指标 4m2/人，会议室 2.5 m2/人，员工餐厅根据建筑平面布置为 396 人。 （2）照明功率密度值 办公室 11W/m2,会议室 11W/m2,餐厅 13W/m2,门厅 15W/m2，设备用房 5W/m2。 3. 负荷计算分析 空调负荷主要包括：围护结构的传热负荷，内维护结构的传热负荷、人员负荷、照明负荷、设备负荷。利用福州的气象条件，通过对各房间逐时负...
