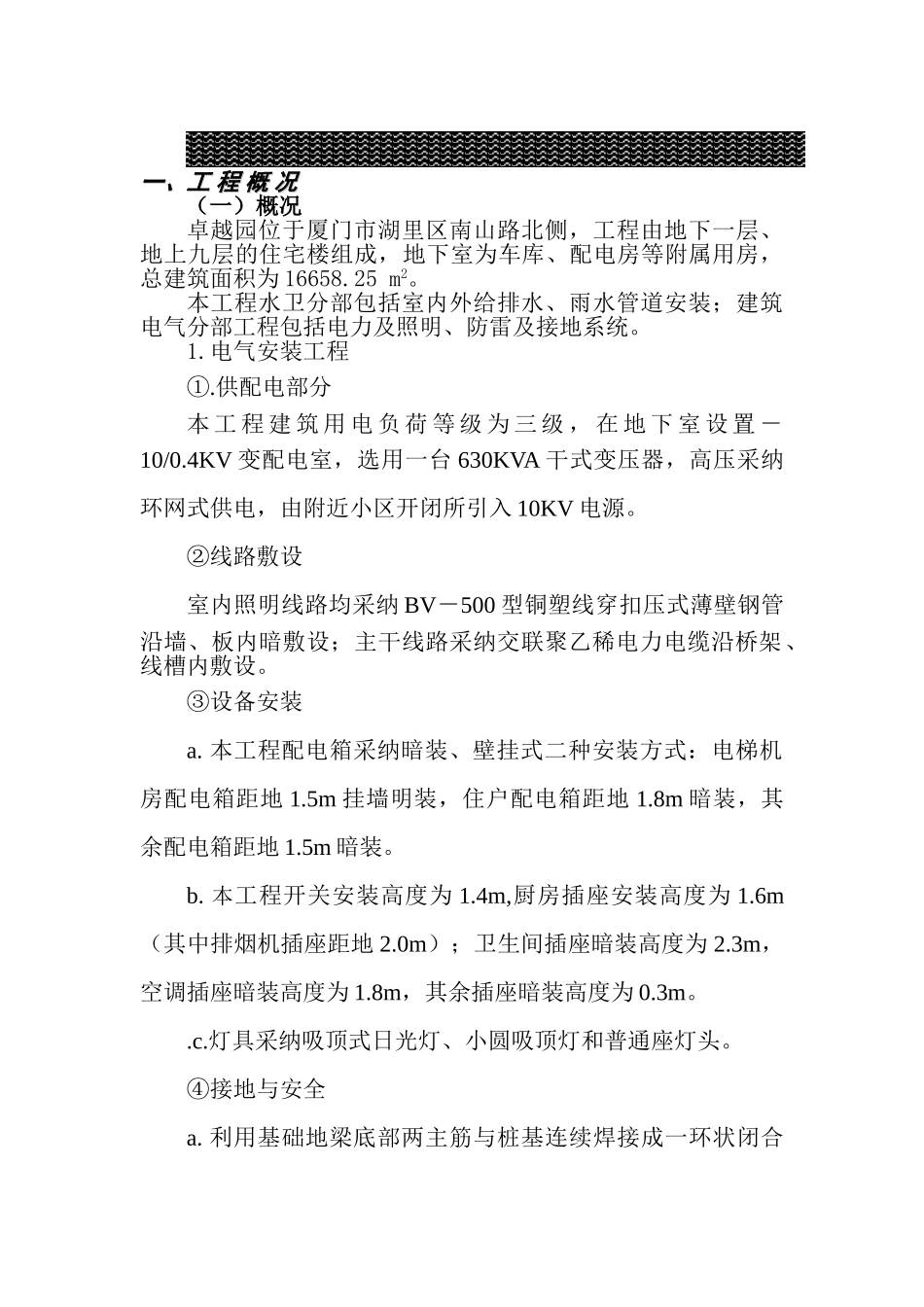

一、工一、工 程程 概概 况况（一）概况卓越园位于厦门市湖里区南山路北侧，工程由地下一层、地上九层的住宅楼组成，地下室为车库、配电房等附属用房，总建筑面积为 16658.25 m2。本工程水卫分部包括室内外给排水、雨水管道安装；建筑电气分部工程包括电力及照明、防雷及接地系统。1.电气安装工程①.供配电部分本 工 程 建 筑 用 电 负 荷 等 级 为 三 级 ， 在 地 下 室 设 置 －10/0.4KV 变配电室，选用一台 630KVA 干式变压器，高压采纳环网式供电，由附近小区开闭所引入 10KV 电源。②线路敷设室内照明线路均采纳 BV－500 型铜塑线穿扣压式薄壁钢管沿墙、板内暗敷设；主干线路采纳交联聚乙稀电力电缆沿桥架、线槽内敷设。③设备安装a. 本工程配电箱采纳暗装、壁挂式二种安装方式：电梯机房配电箱距地 1.5m 挂墙明装，住户配电箱距地 1.8m 暗装，其余配电箱距地 1.5m 暗装。b. 本工程开关安装高度为 1.4m,厨房插座安装高度为 1.6m（其中排烟机插座距地 2.0m）；卫生间插座暗装高度为 2.3m，空调插座暗装高度为 1.8m，其余插座暗装高度为 0.3m。.c.灯具采纳吸顶式日光灯、小圆吸顶灯和普通座灯头。④接地与安全a. 利用基础地梁底部两主筋与桩基连续焊接成一环状闭合的自然接地体，接地电阻值要求小于 1Ω。b.配电系统接地形式采纳 TN－S 系统，所有用电设备正常运行不带电的金属部分，均与接地保护线可靠连接。⑤防雷接地该工程按三类防雷设防，采纳 Φ12 镀锌园钢沿屋面女儿墙压顶敷设成一环状闭合体, 利用柱内两对角主筋连续焊接作为引下线，上与避雷带下与接地装置焊接连接。⑥弱电部分包括有线电视、电话、对讲系统，其中有线电视、对讲系统部分只相应的配管、埋盒工作。2.给排水系统①.生活给水系统：由市政管网引入，主要供给卫生间用水，室内采纳 PP-R 塑料管热熔连接，室外采纳孔网钢带管承插连接。②.排水系统：室内采纳 UPVC 芯层发泡管胶水粘接，室外采纳UPVC 双壁波纹管橡胶圈连接，污水系统利用卫生间有组织的系统收集，进入室外污水井，由污水井汇入化粪池进行生化处理后，排入市政污水管网。③.雨水系统：利用屋面有组织的汇合，再通过雨水立管进入室外雨水检查井后排入市政管网。（二）主要工程量清单序号材料名称型号规格单位数量序号材料名称型号规格单位数量1照明配电箱台11434金属线槽100*50m1342照明电表箱台635开关套14523电话分线箱100对台636插座套35514铜...
