福建省某三级水电站施工组织设计VIP专享

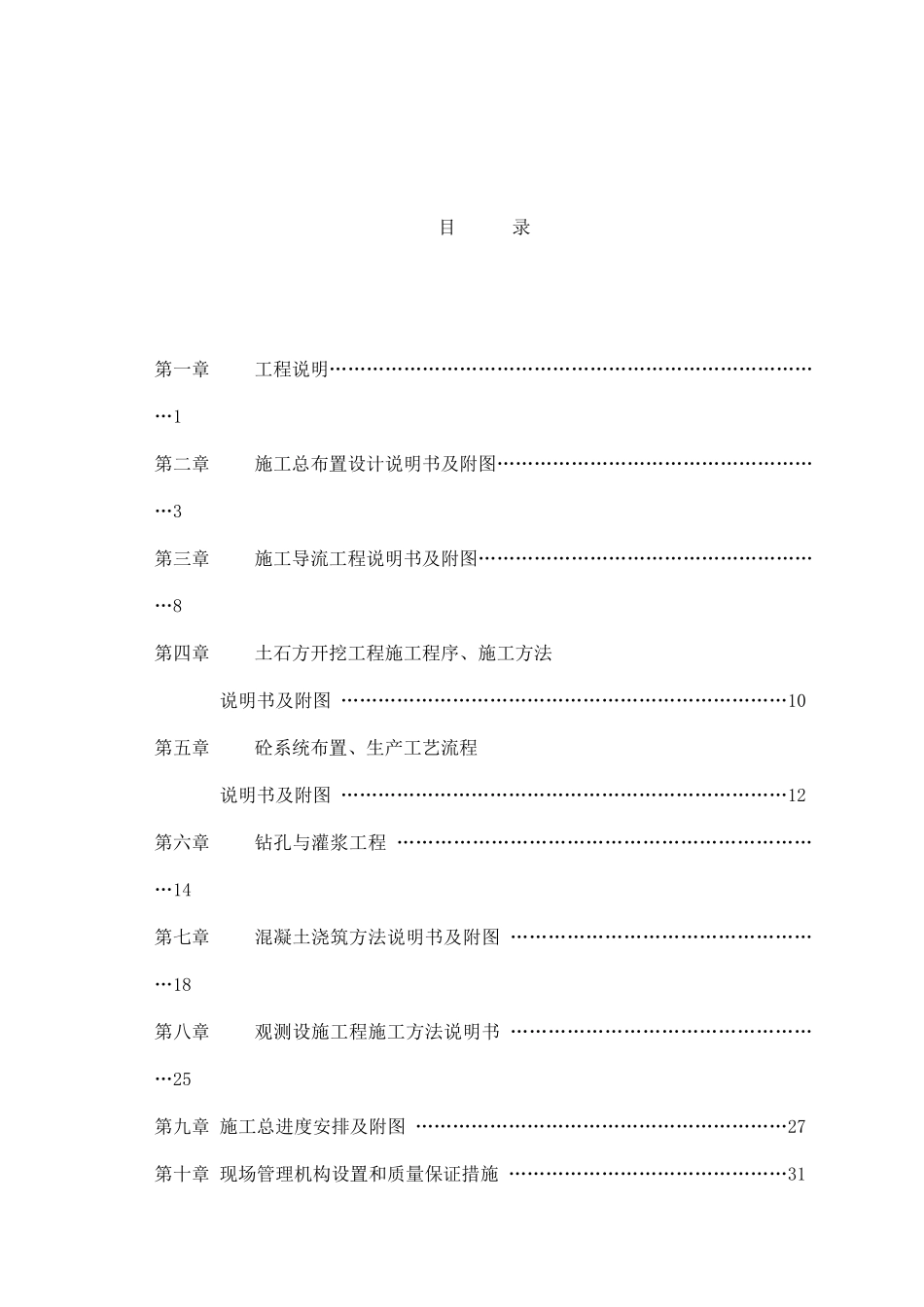

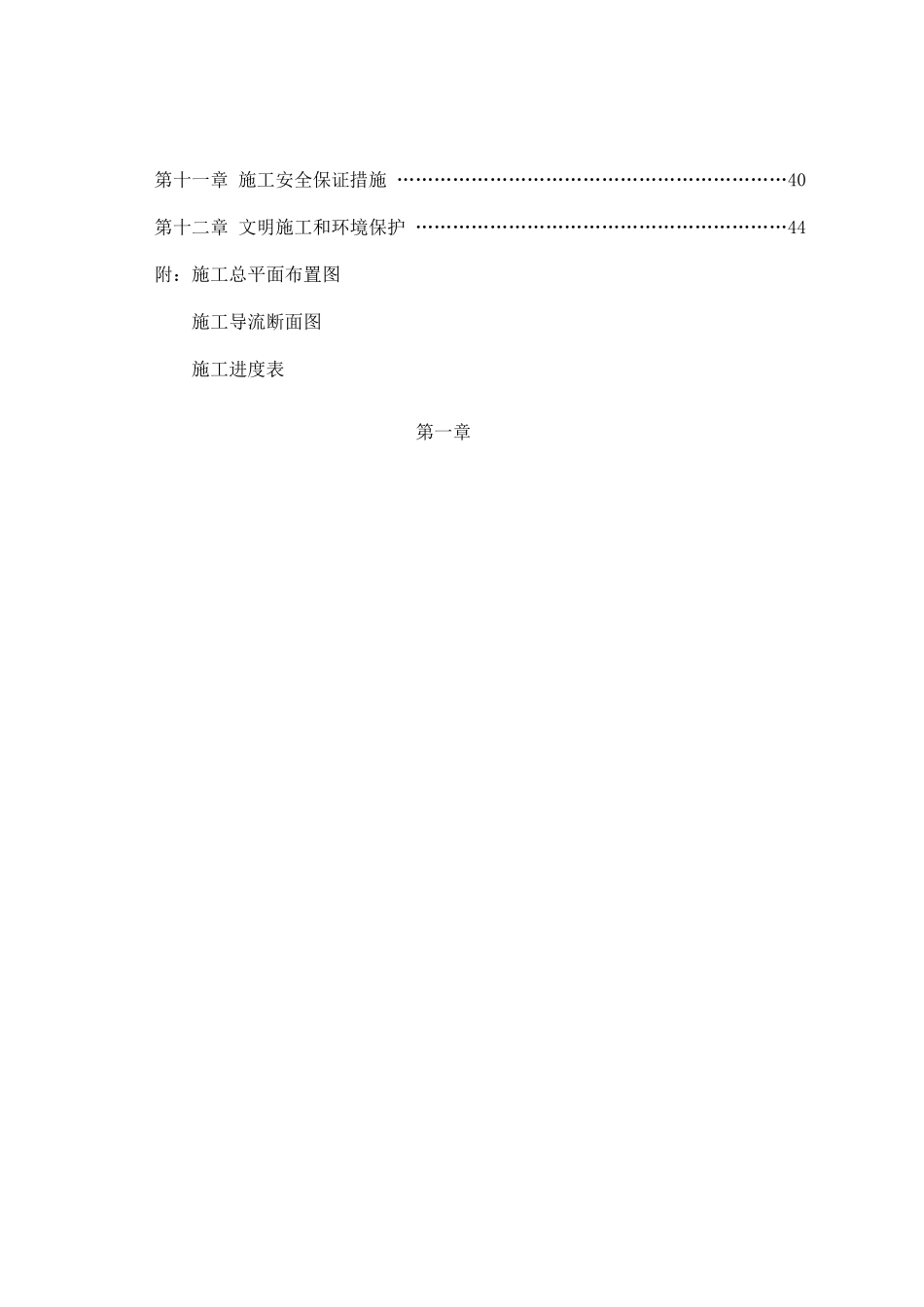

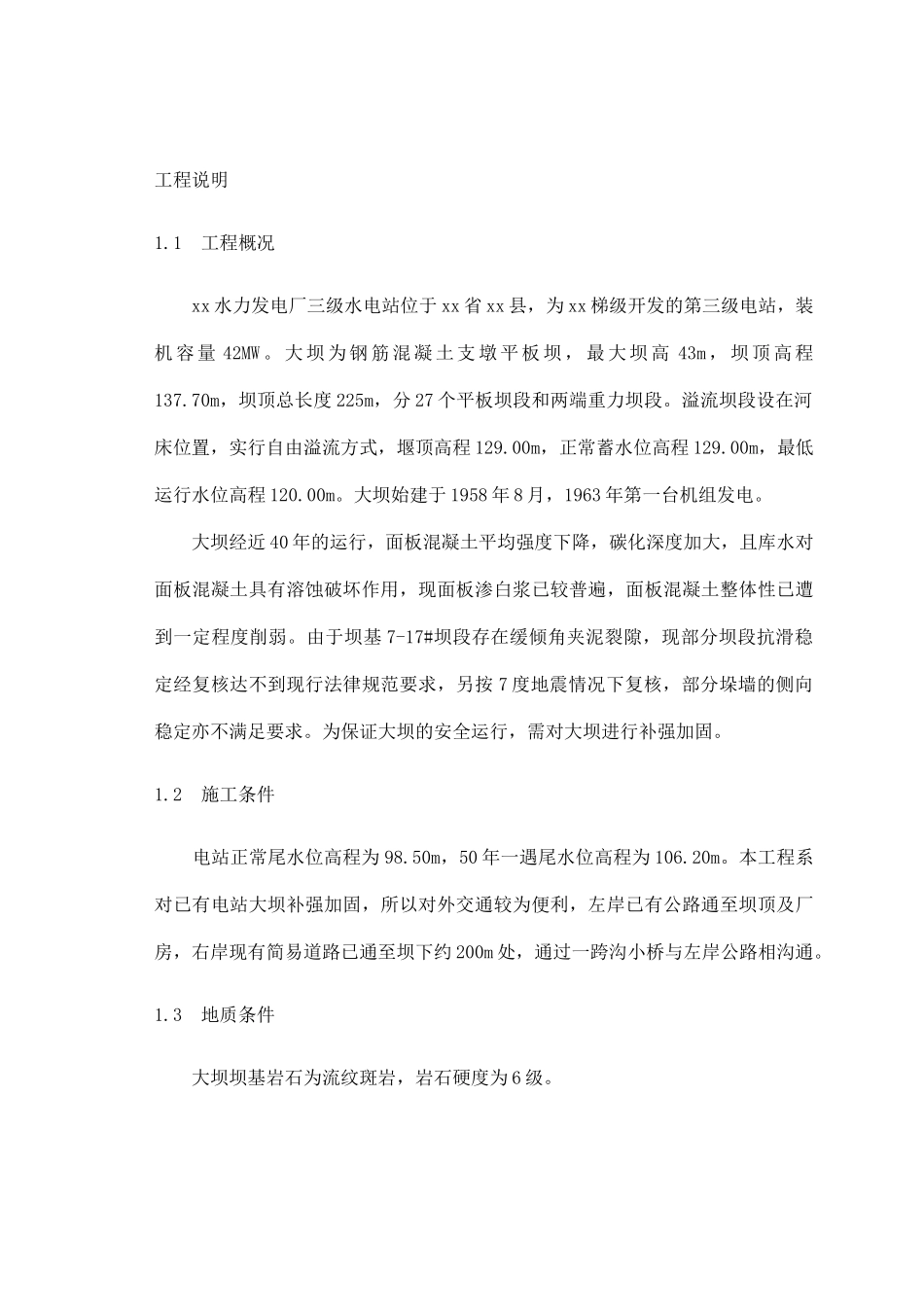

目 录第一章工程说明………………………………………………………………………1第二章施工总布置设计说明书及附图………………………………………………3第三章施工导流工程说明书及附图…………………………………………………8第四章土石方开挖工程施工程序、施工方法 说明书及附图 ………………………………………………………………10第五章砼系统布置、生产工艺流程 说明书及附图 ………………………………………………………………12第六章钻孔与灌浆工程 ……………………………………………………………14第七章混凝土浇筑方法说明书及附图 ……………………………………………18第八章观测设施工程施工方法说明书 ……………………………………………25第九章 施工总进度安排及附图 ……………………………………………………27第十章 现场管理机构设置和质量保证措施 ………………………………………31第十一章 施工安全保证措施 ………………………………………………………40第十二章 文明施工和环境保护 ……………………………………………………44附：施工总平面布置图施工导流断面图施工进度表第一章工程说明1.1 工程概况xx 水力发电厂三级水电站位于 xx 省 xx 县，为 xx 梯级开发的第三级电站，装机 容 量 42MW 。 大 坝 为 钢 筋 混 凝 土 支 墩 平 板 坝 ， 最 大 坝 高 43m ， 坝 顶 高 程137.70m，坝顶总长度 225m，分 27 个平板坝段和两端重力坝段。溢流坝段设在河床位置，实行自由溢流方式，堰顶高程 129.00m，正常蓄水位高程 129.00m，最低运行水位高程 120.00m。大坝始建于 1958 年 8 月，1963 年第一台机组发电。大坝经近 40 年的运行，面板混凝土平均强度下降，碳化深度加大，且库水对面板混凝土具有溶蚀破坏作用，现面板渗白浆已较普遍，面板混凝土整体性已遭到一定程度削弱。由于坝基 7-17#坝段存在缓倾角夹泥裂隙，现部分坝段抗滑稳定经复核达不到现行法律规范要求，另按 7 度地震情况下复核，部分垛墙的侧向稳定亦不满足要求。为保证大坝的安全运行，需对大坝进行补强加固。1.2 施工条件 电站正常尾水位高程为 98.50m，50 年一遇尾水位高程为 106.20m。本工程系对已有电站大坝补强加固，所以对外交通较为便利，左岸已有公路通至坝顶及厂房，右岸现有简易道路已通至坝下约 200m 处，通过一跨沟小桥与左岸公路相沟通。1.3 地质条件 大...
