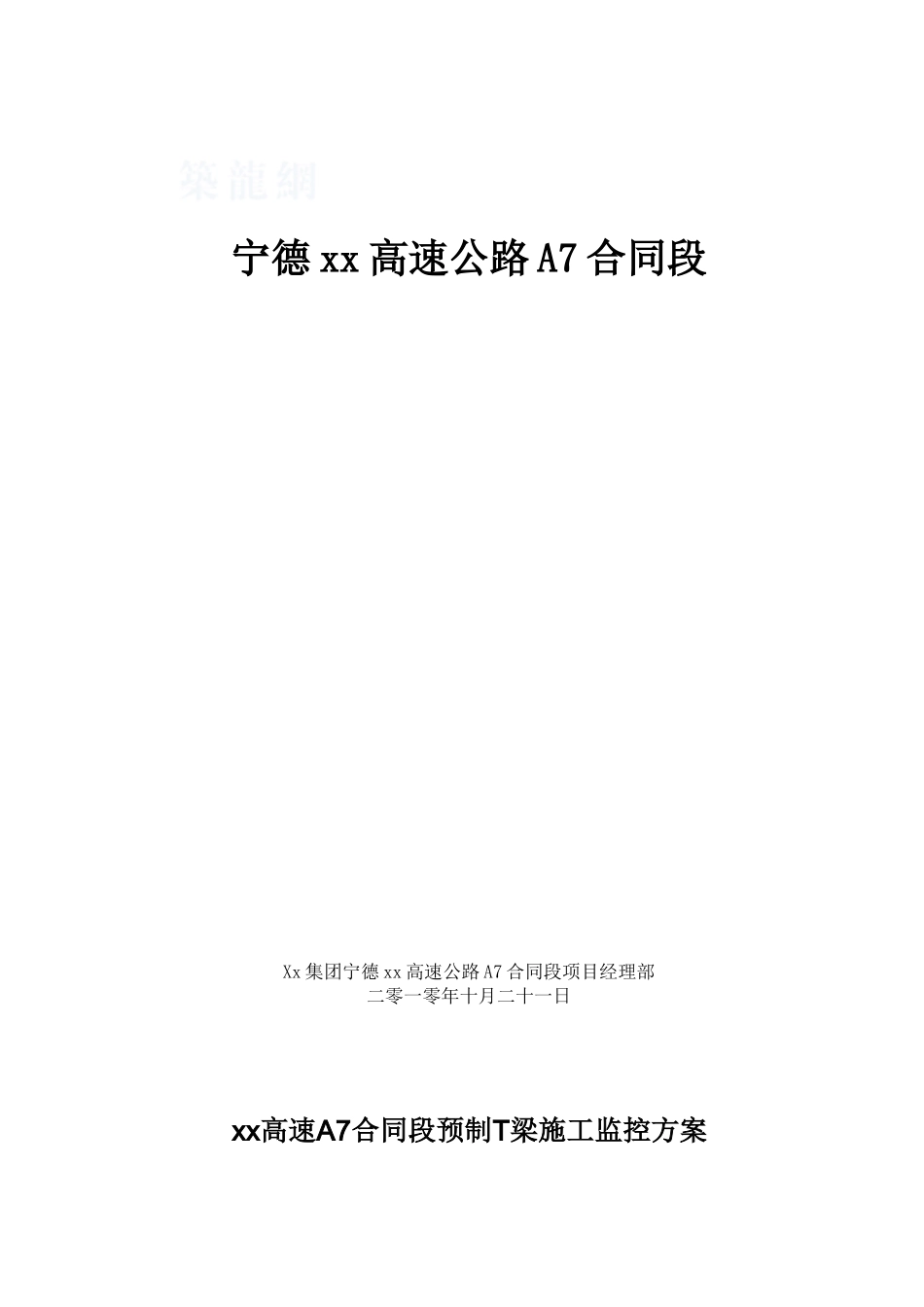

宁德 xx 高速公路 A7 合同段Xx 集团宁德 xx 高速公路 A7 合同段项目经理部二零一零年十月二十一日xx高速A7合同段预制T梁施工监控方案一、工程概况xx高速公路A7合同段共有十座桥梁，分别为A匝道桥，B匝道桥、C匝道桥、主线桥、xx大桥、xx大桥、xx大桥、xx大桥、南xx桥。各桥T梁片统计见下表：预应力砼T梁，均采纳先筒支后结构连续体系。分端跨边梁，端跨中梁中跨边梁，中跨中梁等四种型号预制。25mT梁高度1.7m,中段腹板厚桥名T梁25m30mA匝道桥77主线桥111xx大桥99xx大桥88xx大桥259xx大桥50合 计5063420cm，梁端腹板厚48cm，翼缘板厚16~25cm；30mT梁高度2m，中段腹板厚20cm，梁端腹板厚50cm，缘板厚16~25cm；各种梁片砼数量及重量见下表：长度位 置砼（m3）重量（KN）25m 先简支后连续中跨中梁21.24580边跨中梁21.54588中跨边梁21.68592边跨边梁22.0760330m 先简支后连续中跨中梁29792边跨中梁28.77785中跨边梁29.45804边跨边梁29.31800T梁砼强度等级为C50。T梁采纳现场预制，利用架桥机架梁，先安装在盖梁的临时支座上，然后连接横隔板接头，架好一联T梁后，浇筑墩顶连续接头混凝土，达到强度后张拉墩顶连续钢束，拆除临时支座，使其支承在永久支座上，然后浇筑T梁翼缘板接缝，进入下一联T梁安装。二、采纳的标准法律规范及依据1、《公路工程技标准法律规范》JTJ001—972、《公路工程质量检验评定标准》JTJ071—983、《公路桥涵通用法律规范》 JTJ021—894、《公路桥涵施工技术法律规范》JTJ041—20005、xx高速A20合同段施工组织设计6、xx高速A20合同段施工图设计三、T梁预制总体安排根据桥梁分布情况、现场条件以及工期安排，本合同段设 2 个制梁场。1# 制 梁 场 设 于 主 线 桥 和 xx 大 桥 之 间 的 路 基 上 （ 桩 号K73+940~K74+150），共预制 T 梁 287 片。其中 A 匝道桥 77 片 30m 的 T梁，主线桥 111 片 30m 的 T 梁,xx 大桥 99 片 30m 的 T 梁。制梁场沿路基纵向布置，在 K73+940～K74+150 段挖方路基上设置 20 个 30m 的 T 梁台座根据工期及现场情况，加工 30m 的 T 梁模板 4 套。预制场地铺设 2 台 75T龙门吊，1 台 5T 龙门吊，铺设走行轨（43kg/m）双线 450m，采纳 2 台 75t龙门吊。具体详见 1#制梁场平面布置图。2# 制 梁 场 设 于 xx 大 桥 大 桥 和 xx 大 桥 之 间 的 路 基 上 （ 桩 号K76+060~K76+320），共预制...
