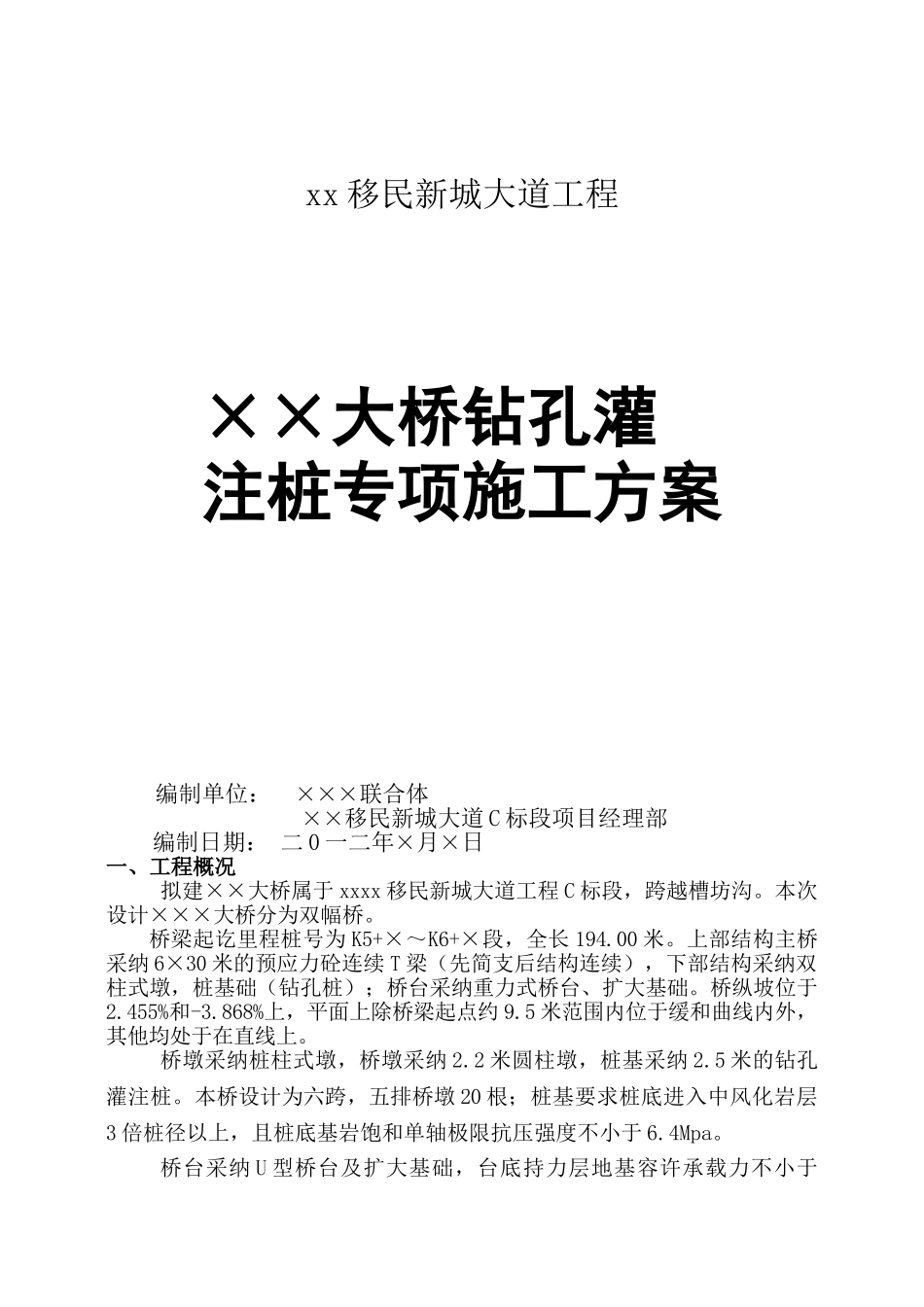

移民新城特大桥钻孔灌注桩施工方案

xx 移民新城大道工程××大桥钻孔灌注桩专项施工方案编制单位： ×××联合体××移民新城大道 C 标段项目经理部编制日期： 二 0 一二年×月×日一、工程概况 拟建××大桥属于 xxxx 移民新城大道工程 C 标段，跨越槽坊沟。本次设计×××大桥分为双幅桥。桥梁起讫里程桩号为 K5+×～K6+×段，全长 194.00 米。上部结构主桥采纳 6×30 米的预应力砼连续 T 梁（先简支后结构连续），下部结构采纳双柱式墩，桩基础（钻孔桩）；桥台采纳重力式桥台、扩大基础。桥纵坡位于2.455%和-3.868%上，平面上除桥梁起点约 9.5 米范围内位于缓和曲线内外，其他均处于在直线上。桥墩采纳桩柱式墩，桥墩采纳 2.2 米圆柱墩，桩基采纳 2.5 米的钻孔灌注桩。本桥设计为六跨，五排桥墩 20 根；桩基要求桩底进入中风化岩层3 倍桩径以上，且桩底基岩饱和单轴极限抗压强度不小于 6.4Mpa。桥台采纳 U 型桥台及扩大基础，台底持力层地基容许承载力不小于450Kpa。二、施工依据２.1、××移民新城大道工程 C 标段施工图更设计文件２.2、《公路桥涵施工技术法律规范》（JTC/TF50-2025）。２.3、《公路工程基桩动测技术法律规范》JTG/TF81-01-2025。２.4、《公路工程质量检验评定标准》JTG F80/1-2025）。２.5、《工程测量法律规范》GB50026-93。２.6、《混凝土结构工程施工质量验收法律规范》GB50204-2025。２.7、《公路与桥梁专用设备及材料标准汇编》。２.8、《建筑机械使用安全技术规程》JGJ33-2001。２.9、《公路工程施工安全技术规程》（JTJ076-95）。三、 自然及工程地貌条件3.1. 地形地貌 桥址区处于构造剥蚀条状丘陵地貌区，右侧为长江，相距约 100 米，横跨一走向为 153。的冲沟（槽坊沟），位于冲沟两岸斜坡上。冲沟底部宽约25 米，地形较缓，地面坡角 10～30。，现为农田；两岸斜坡为土质斜坡，上覆汔量素填土及粉质粘土，地形较陡，地面坡角 30～60。，坡高约 50 米。3.1.1 地层岩性 根据本次勘探表明，拟建桥区地层岩性主要为第四系全新统人工素填土（Q4m1）、坡积层（Q4e1+d1）粉质粘土及侏罗系中统沙溪庙组（J2s）粉砂岩和粉砂质泥土。 3.1.2 地质构造拟建桥位区位于×背斜的南东翼，岩层呈单斜状产出，岩层产状127。∠71。。据场区地表工程地质测绘，主要发育 2 组构造裂隙：① 组裂隙产状为 134。∠47。，张开 1～3㎜，延伸 3～5m，间距为 0.05～0.50m，结合现场实际程度为硬性结构面。② 组裂隙产...
