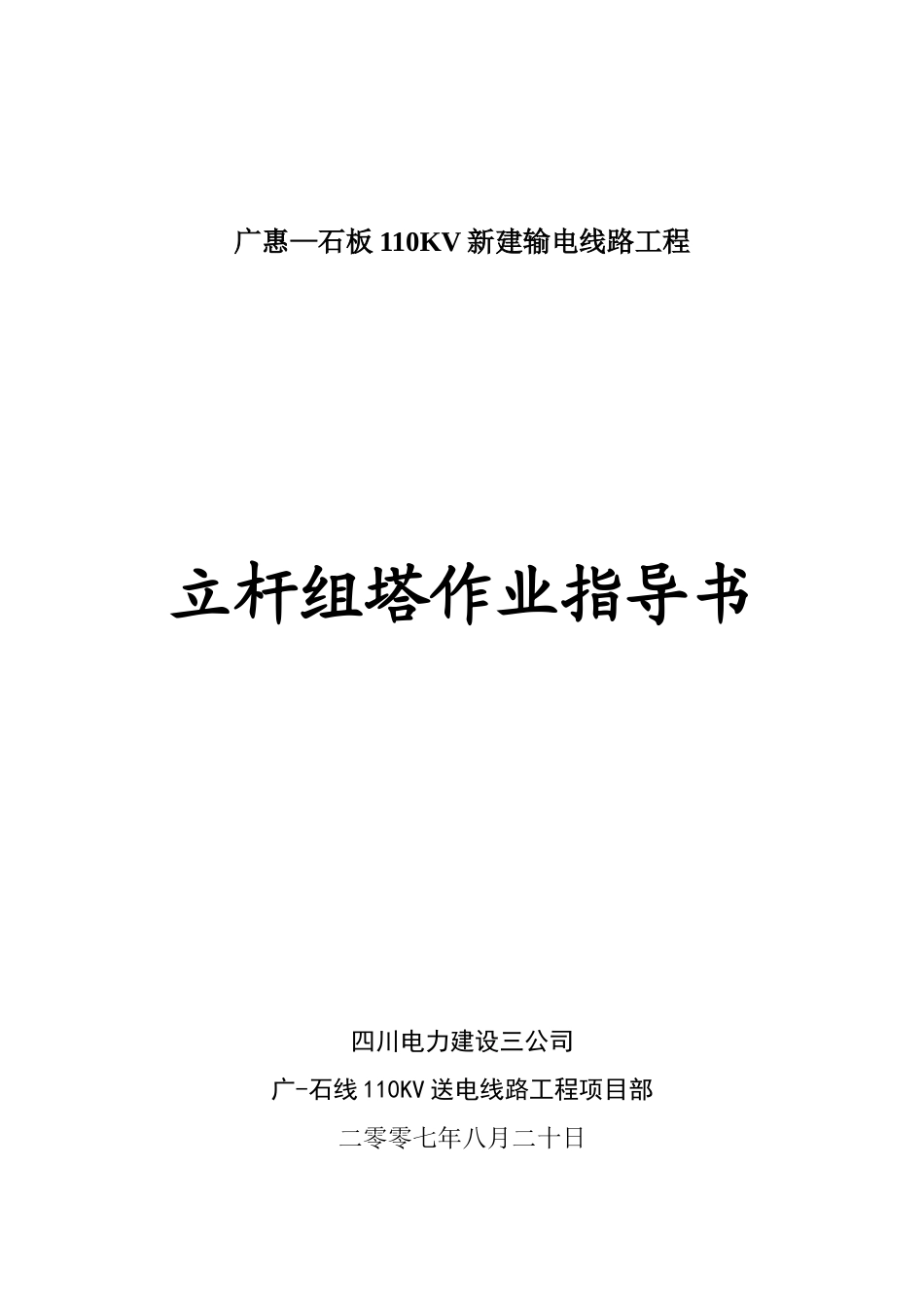

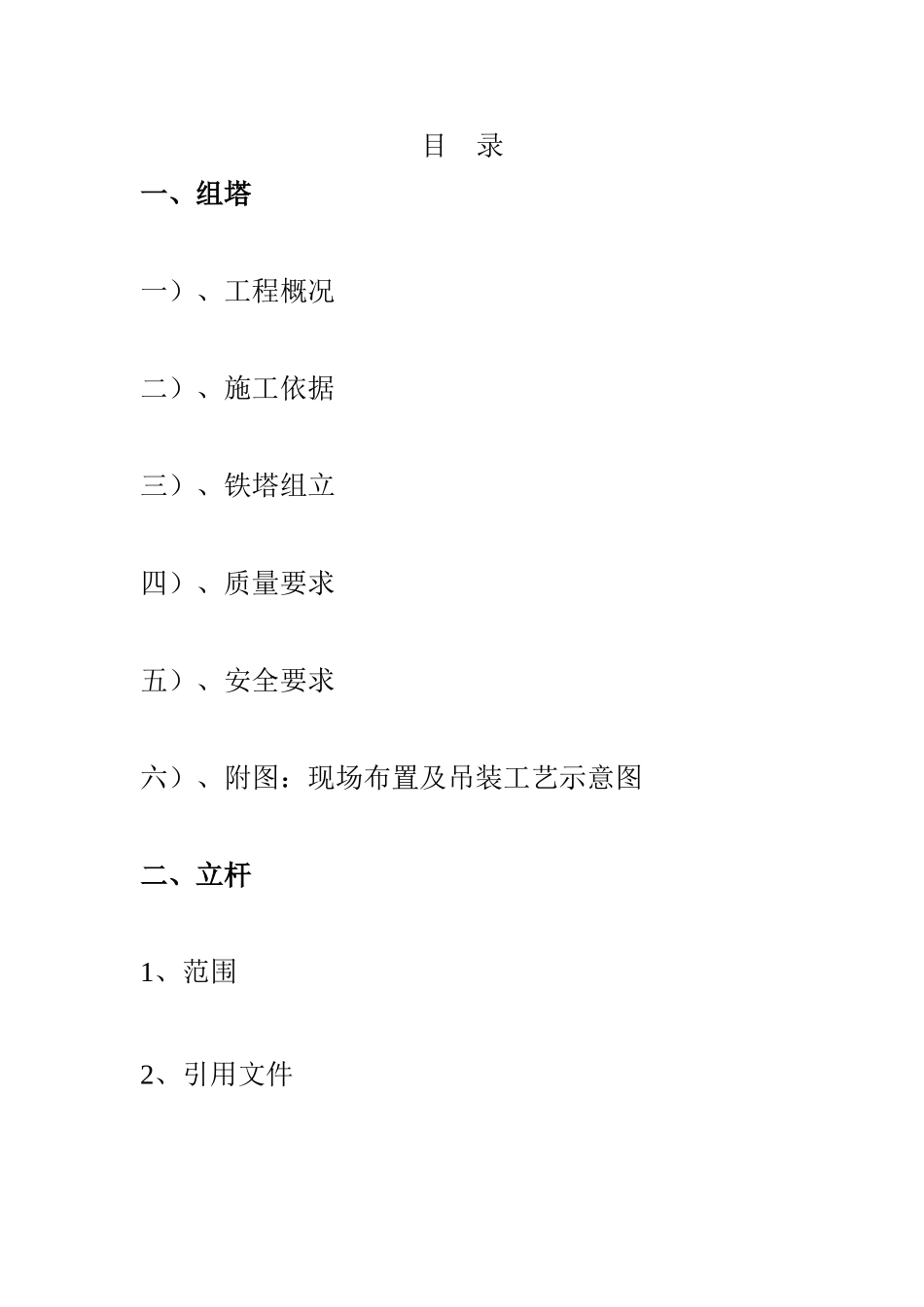

广惠—石板 110KV 新建输电线路工程立杆组塔作业指导书 四川电力建设三公司广-石线 110KV 送电线路工程项目部二零零七年八月二十日批准：校核：编写： 目 录一、组塔一）、工程概况二）、施工依据三）、铁塔组立四）、质量要求五）、安全要求六）、附图：现场布置及吊装工艺示意图二、立杆1、范围2、引用文件3、施工前的准备4、电杆组立施工5、电杆组立质量措施6、安全措施7、危险点分析一、组塔一）、工程概况广惠—石板 110KV 送电线路长 28.805 千米，其中 N1、N2 为双回同塔架设，其它为单回架设。共有杆塔 81 基，其中铁塔 17 基，耐张塔 3 基，电杆 64 基，其中 15 基耐张杆。全线路均使用 LGJ—185/30钢芯铝绞线。本线所有杆塔型参数及数量见下表； 1)电杆型号及数量杆型呼高（米）数量塔号ZG111．3514N9、N25、N28、N35、N38、N39、N40、N42、N43、N46、N60、N61、N62、N63、ZG1+314．3515N8、N4、N12、N16、N27、N29、N34、N47、N55、N58、N59、N64、N72、N76、N81ZG1+617．352N21、N79ZG1+4.515.851N17ZG1+920.351N11ZG1+7.518.853N44、N45、N71ZG211．351N36ZG2+314．355N18、N23、N53、N56、N67、ZG2+617．353N26、N52、N56ZG2+920．352N37、N48ZG311．351N75ZG3+314．352N19、N74JG113．358N15、N22、N31、N32、N41、N51、N57、N65JG1-1.511.851N80JG1-310.351N73JG213.352N33、N77JG2-1.511．851N10DJG3-1.510．35N822）铁塔型号及数量塔型呼高（米） 数量塔号单基重㎏合计 ㎏ZMT3151N491977．9 1977．9181N72172．5 2172．5213N14、N30、N662441．4 7324．2244N13、N20、N24、N54273710948273N50、N69、N7030309090302N78、N637486956J1121N521042104110JDSNT90152N1、N2二）、施工依据1、《110-500kV 架空电力线路施工及验收法律规范》、设计文件、图纸、施工图会审纪要。2、〈电力建设安全工作规程〉、〈电业安全工作规程〉。3、本工程施工组织设计和作业指导书。三）、铁塔组立1、铁塔基础以中间验收合格、混凝土强度达到设计强度的 70%时方可准予立塔。2、施工方案：均采纳外线内悬浮抱杆组立铁塔，抱杆断面尺寸 550mm×550mm ×21m 铝合金抱杆。3、铁塔组装1、一般铁塔施工图纸也面对大号，即所对图面为 1、4 号腿，也此确定铁塔的转向。转角塔有长、短横担时，长横担在转角外侧2、符合要求的材料方准予以组装。见质量要求及注意事项。3、组装的 塔片在便于吊装的前提下应尽量靠近塔身...
