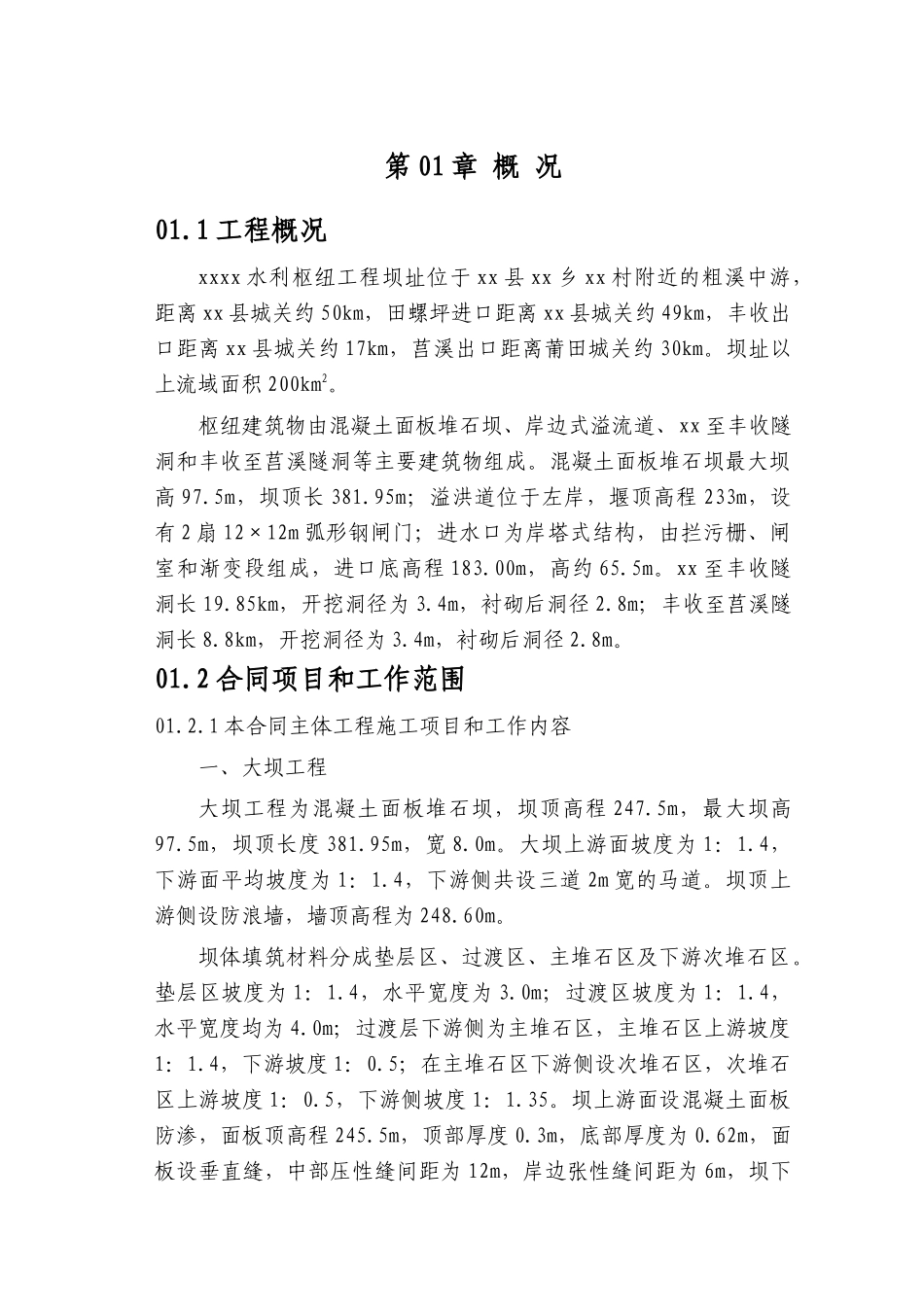

第 01 章 概 况01.1 工程概况xxxx 水利枢纽工程坝址位于 xx 县 xx 乡 xx 村附近的粗溪中游，距离 xx 县城关约 50km，田螺坪进口距离 xx 县城关约 49km，丰收出口距离 xx 县城关约 17km，莒溪出口距离莆田城关约 30km。坝址以上流域面积 200km2。枢纽建筑物由混凝土面板堆石坝、岸边式溢流道、xx 至丰收隧洞和丰收至莒溪隧洞等主要建筑物组成。混凝土面板堆石坝最大坝高 97.5m，坝顶长 381.95m；溢洪道位于左岸，堰顶高程 233m，设有 2 扇 12×12m 弧形钢闸门；进水口为岸塔式结构，由拦污栅、闸室和渐变段组成，进口底高程 183.00m，高约 65.5m。xx 至丰收隧洞长 19.85km，开挖洞径为 3.4m，衬砌后洞径 2.8m；丰收至莒溪隧洞长 8.8km，开挖洞径为 3.4m，衬砌后洞径 2.8m。01.2 合同项目和工作范围01.2.1 本合同主体工程施工项目和工作内容一、大坝工程大坝工程为混凝土面板堆石坝，坝顶高程 247.5m，最大坝高97.5m，坝顶长度 381.95m，宽 8.0m。大坝上游面坡度为 1：1.4，下游面平均坡度为 1：1.4，下游侧共设三道 2m 宽的马道。坝顶上游侧设防浪墙，墙顶高程为 248.60m。坝体填筑材料分成垫层区、过渡区、主堆石区及下游次堆石区。垫层区坡度为 1：1.4，水平宽度为 3.0m；过渡区坡度为 1：1.4，水平宽度均为 4.0m；过渡层下游侧为主堆石区，主堆石区上游坡度1：1.4，下游坡度 1：0.5；在主堆石区下游侧设次堆石区，次堆石区上游坡度 1：0.5，下游侧坡度 1：1.35。坝上游面设混凝土面板防渗，面板顶高程 245.5m，顶部厚度 0.3m，底部厚度为 0.62m，面板设垂直缝，中部压性缝间距为 12m，岸边张性缝间距为 6m，坝下游面设水平宽为 1.0m 的干砌块石护面层。二、溢洪道工程本工程采纳左岸旁侧式溢洪道，由引渠段、闸室段、陡槽段、挑流鼻坎段组成。引渠进口呈弧形，底板高程 227.50-228.00m，引渠中心线长 162.60m；闸室段长 26.5m，溢流堰采纳 WES 堰，堰顶高程 233.00m ， 设 2 孔 宽 12X12m 的 弧 形 钢 闸 门 挡 水 ， 配 2 台QH2×500KN 卷 扬 式 弧 门 启 闭 机 ； 陡 槽 段 宽 27 ～ 20m ， 坡 度 为i=0.312 ， 后 接 扭 曲 斜 切 扩 散 挑 坎 ， 内 侧 底 板 反 弧 底 高 程 为167.806m ， 半 径 40m ， 挑 角 30° ， 外 侧 底 板 反 弧 底 高 程 为166.517m，半径 40m，挑角 23...
