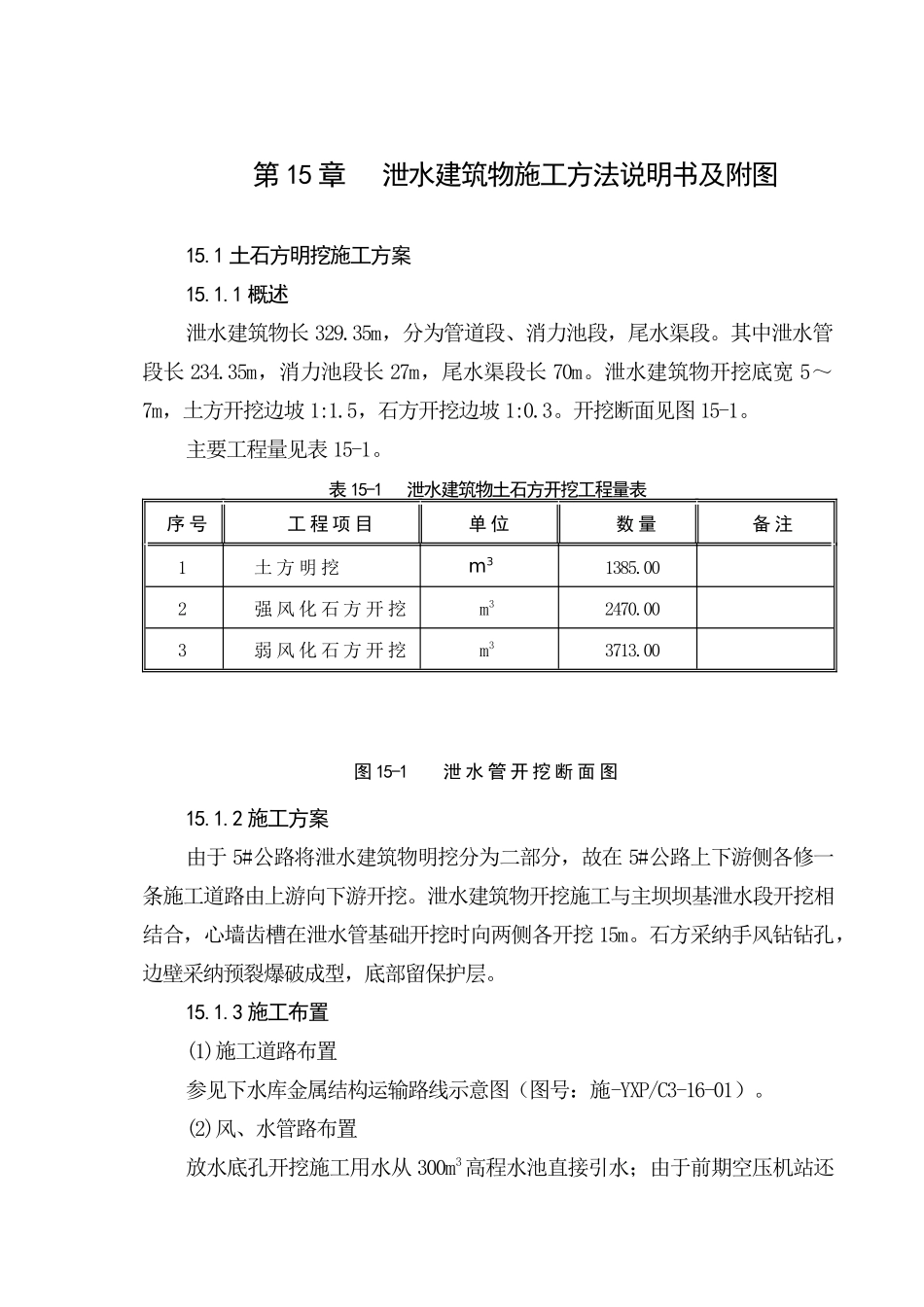

第15章-泄水建筑物施工方法说明书及附图

第 15 章 泄水建筑物施工方法说明书及附图 15.1 土石方明挖施工方案15.1.1 概述泄水建筑物长 329.35m，分为管道段、消力池段，尾水渠段。其中泄水管段长 234.35m，消力池段长 27m，尾水渠段长 70m。泄水建筑物开挖底宽 5～7m，土方开挖边坡 1:1.5，石方开挖边坡 1:0.3。开挖断面见图 15-1。主要工程量见表 15-1。表 15-1 泄水建筑物土石方开挖工程量表序 号工 程 项 目单 位数 量备 注1土 方 明 挖m31385.002强 风 化 石 方 开 挖m32470.003弱 风 化 石 方 开 挖m33713.00图 15-1 泄 水 管 开 挖 断 面 图15.1.2 施工方案由于 5#公路将泄水建筑物明挖分为二部分，故在 5#公路上下游侧各修一条施工道路由上游向下游开挖。泄水建筑物开挖施工与主坝坝基泄水段开挖相结合，心墙齿槽在泄水管基础开挖时向两侧各开挖 15m。石方采纳手风钻钻孔，边壁采纳预裂爆破成型，底部留保护层。15.1.3 施工布置(1)施工道路布置参见下水库金属结构运输路线示意图（图号：施-YXP/C3-16-01）。(2)风、水管路布置 放水底孔开挖施工用水从 300m3高程水池直接引水；由于前期空压机站还图 15-2 泄水管槽开挖分层图未建成,供风采纳 12m3移动式空压机供风；供电由主坝右坝端供电点接线。15.1.4 施工方法(1)覆盖层、强风化岩开挖采纳自上而下的顺序。先开挖泄水管原老坝段，然后由泄水管进口向出口段分层开挖，分层厚度 3m。CAT320 反铲挖装 15T 自卸车运至弃渣场。强风化岩石及大孤石挖除困难时，利用手风钻钻孔，松动爆破后，用反铲装 15T 运输车运至弃碴场。(2)石方开挖 石方开挖为典型的沟槽开挖，采纳自上而下分层开挖，分层厚度 2～2.5m,底部留 1.０ m 保护层;两侧边壁采纳预裂爆破成型。具体分层见图 15-2。① 钻爆开挖程序见图15-3 。钻预裂孔钻爆破孔钻爆破孔装 药钻孔检查钻机就位测量放线场地整平施工准备② I 区开挖采纳自上而下浅孔微差爆破、边坡预裂的开挖方法。边坡预裂孔采纳YT-28手风钻钻孔，孔径48mm ，孔距500mm，每层垂直高度为2.5m 左右，钻孔过程中要加强钻孔角度的控制，以确保钻孔精度。预裂爆破后，基岩面裂缝宽度大于 1.0cm，预裂面不平整度小于 15cm，半孔残留率不低于 90%，其钻爆参数要在施工中进行调整，以确保预裂爆破效果。爆破参数见表 15-2。表 15-2 放 水 底 孔 边 坡 Ⅰ 区 钻 爆 参 数 表钻 机类 型爆破方法孔 距（ m）排距（ ...
