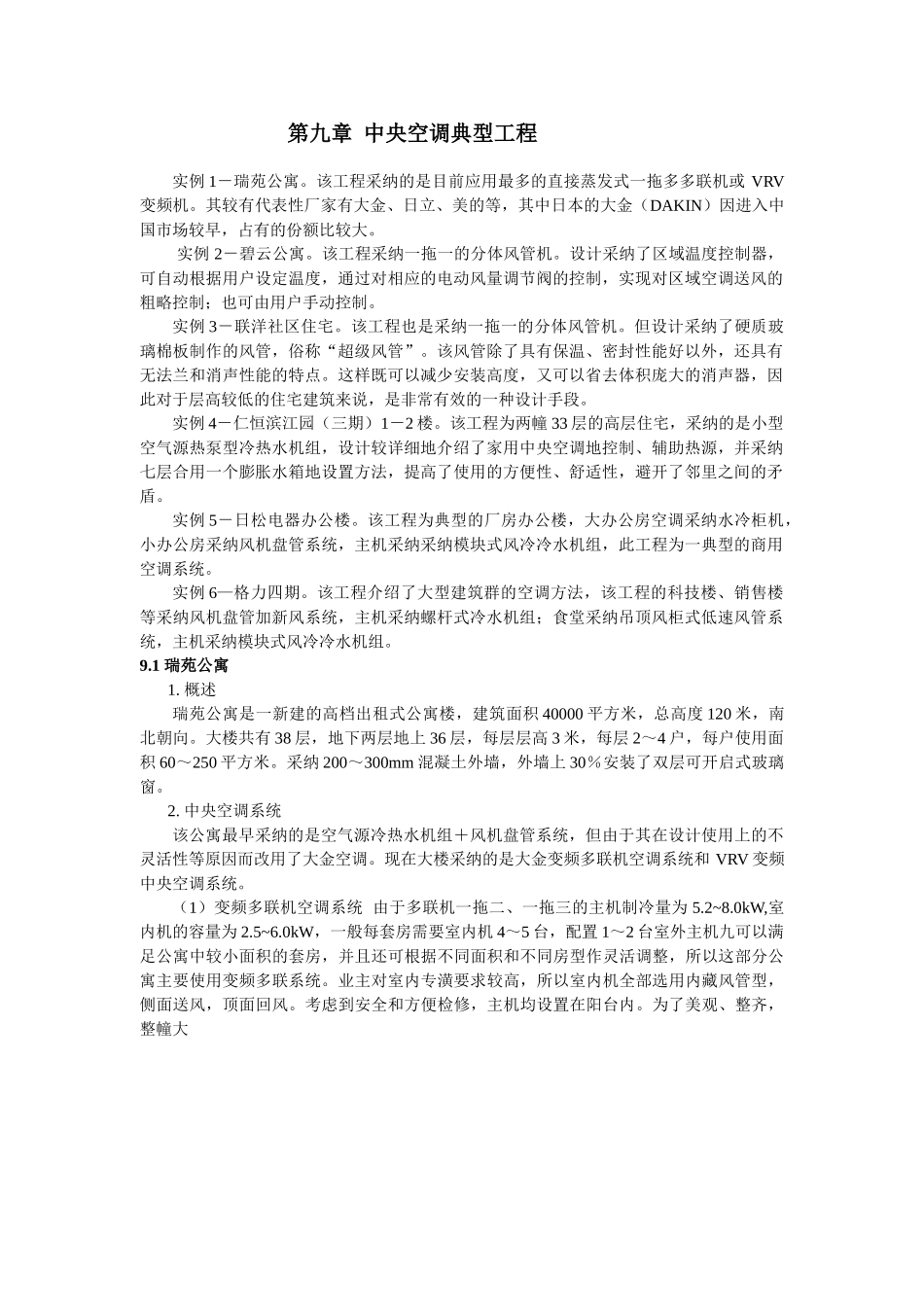

第九章 中央空调典型工程实例 1－瑞苑公寓。该工程采纳的是目前应用最多的直接蒸发式一拖多多联机或 VRV变频机。其较有代表性厂家有大金、日立、美的等，其中日本的大金（DAKIN）因进入中国市场较早，占有的份额比较大。 实例 2－碧云公寓。该工程采纳一拖一的分体风管机。设计采纳了区域温度控制器，可自动根据用户设定温度，通过对相应的电动风量调节阀的控制，实现对区域空调送风的粗略控制；也可由用户手动控制。实例 3－联洋社区住宅。该工程也是采纳一拖一的分体风管机。但设计采纳了硬质玻璃棉板制作的风管，俗称“超级风管”。该风管除了具有保温、密封性能好以外，还具有无法兰和消声性能的特点。这样既可以减少安装高度，又可以省去体积庞大的消声器，因此对于层高较低的住宅建筑来说，是非常有效的一种设计手段。实例 4－仁恒滨江园（三期）1－2 楼。该工程为两幢 33 层的高层住宅，采纳的是小型空气源热泵型冷热水机组，设计较详细地介绍了家用中央空调地控制、辅助热源，并采纳七层合用一个膨胀水箱地设置方法，提高了使用的方便性、舒适性，避开了邻里之间的矛盾。实例 5－日松电器办公楼。该工程为典型的厂房办公楼，大办公房空调采纳水冷柜机，小办公房采纳风机盘管系统，主机采纳采纳模块式风冷冷水机组，此工程为一典型的商用空调系统。实例 6—格力四期。该工程介绍了大型建筑群的空调方法，该工程的科技楼、销售楼等采纳风机盘管加新风系统，主机采纳螺杆式冷水机组；食堂采纳吊顶风柜式低速风管系统，主机采纳模块式风冷冷水机组。9.1 瑞苑公寓1. 概述瑞苑公寓是一新建的高档出租式公寓楼，建筑面积 40000 平方米，总高度 120 米，南北朝向。大楼共有 38 层，地下两层地上 36 层，每层层高 3 米，每层 2～4 户，每户使用面积 60～250 平方米。采纳 200～300mm 混凝土外墙，外墙上 30％安装了双层可开启式玻璃窗。2. 中央空调系统该公寓最早采纳的是空气源冷热水机组＋风机盘管系统，但由于其在设计使用上的不灵活性等原因而改用了大金空调。现在大楼采纳的是大金变频多联机空调系统和 VRV 变频中央空调系统。（1）变频多联机空调系统 由于多联机一拖二、一拖三的主机制冷量为 5.2~8.0kW,室内机的容量为 2.5~6.0kW，一般每套房需要室内机 4～5 台，配置 1～2 台室外主机九可以满足公寓中较小面积的套房，并且还可根据不同面积和不同房型作灵活调整，所以这部分公寓主要使用变频多联...
