第九章--石方洞挖工程施工

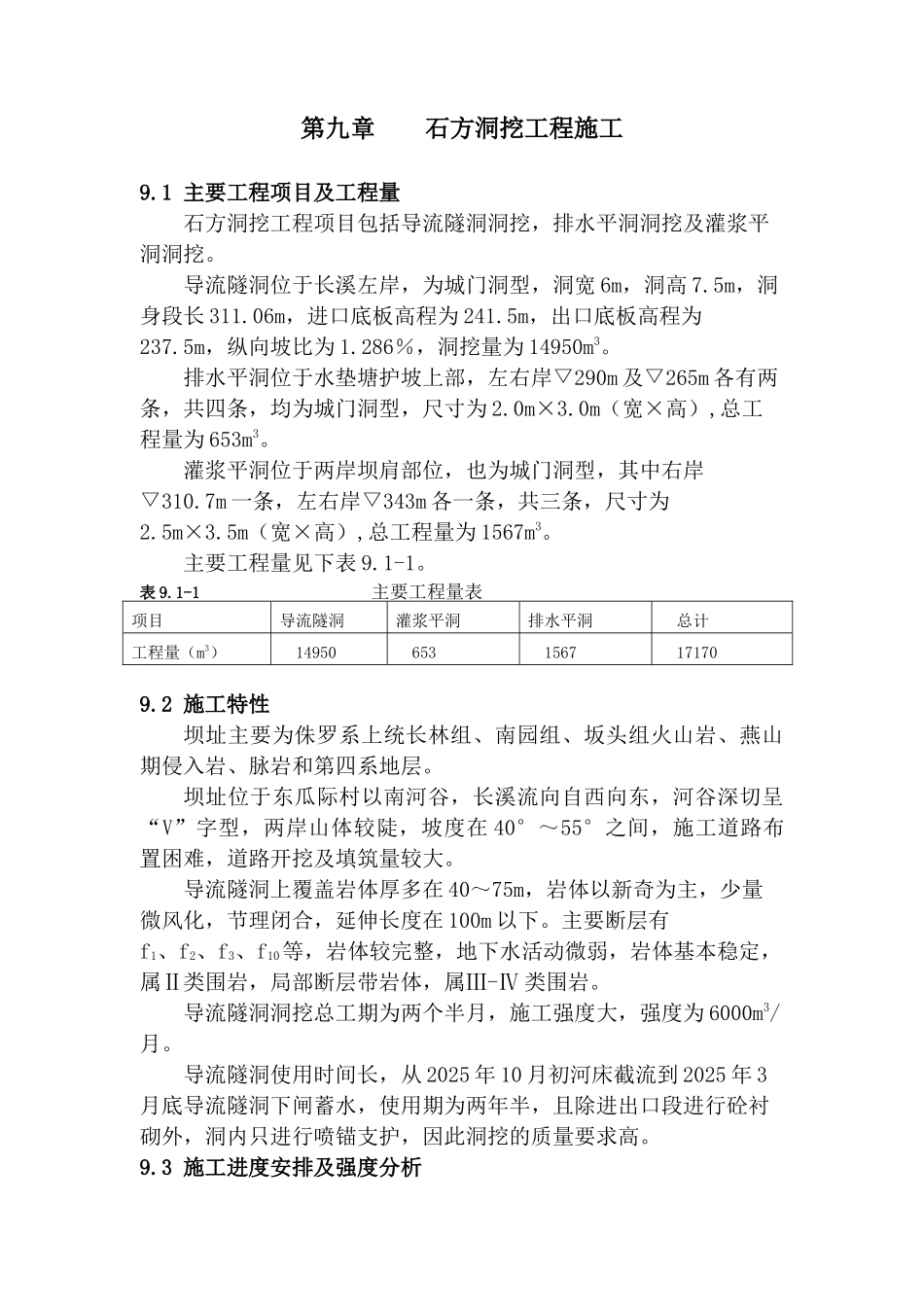

第九章 石方洞挖工程施工9.1 主要工程项目及工程量石方洞挖工程项目包括导流隧洞洞挖，排水平洞洞挖及灌浆平洞洞挖。导流隧洞位于长溪左岸，为城门洞型，洞宽 6m，洞高 7.5m，洞身段长 311.06m，进口底板高程为 241.5m，出口底板高程为237.5m，纵向坡比为 1.286％，洞挖量为 14950m3。排水平洞位于水垫塘护坡上部，左右岸▽290m 及▽265m 各有两条，共四条，均为城门洞型，尺寸为 2.0m×3.0m（宽×高）,总工程量为 653m3。灌浆平洞位于两岸坝肩部位，也为城门洞型，其中右岸▽310.7m 一条，左右岸▽343m 各一条，共三条，尺寸为2.5m×3.5m（宽×高）,总工程量为 1567m3。主要工程量见下表 9.1-1。表 9.1-1 主要工程量表项目导流隧洞灌浆平洞排水平洞总计工程量（m3）149506531567171709.2 施工特性坝址主要为侏罗系上统长林组、南园组、坂头组火山岩、燕山期侵入岩、脉岩和第四系地层。坝址位于东瓜际村以南河谷，长溪流向自西向东，河谷深切呈“V”字型，两岸山体较陡，坡度在 40°～55°之间，施工道路布置困难，道路开挖及填筑量较大。导流隧洞上覆盖岩体厚多在 40～75m，岩体以新奇为主，少量微风化，节理闭合，延伸长度在 100m 以下。主要断层有f1、f2、f3、f10等，岩体较完整，地下水活动微弱，岩体基本稳定，属Ⅱ类围岩，局部断层带岩体，属Ⅲ-Ⅳ 类围岩。导流隧洞洞挖总工期为两个半月，施工强度大，强度为 6000m3/月。导流隧洞使用时间长，从 2025 年 10 月初河床截流到 2025 年 3月底导流隧洞下闸蓄水，使用期为两年半，且除进出口段进行砼衬砌外，洞内只进行喷锚支护，因此洞挖的质量要求高。9.3 施工进度安排及强度分析9.3.1 施工进度安排⑴ 2025 年 5 月 1 日～2025 年 7 月 15 日，进行导流隧洞洞挖施工；⑵ 2025 年 4 月 1 日～2025 年 6 月 30 日，进行灌浆平洞洞挖及支护施工；⑶ 2025 年 6 月 1 日～2025 年 8 月 31 日，进行排水平洞洞挖施工；9.3.2 强度分析：导流隧洞洞身段长 311.06m，分进出口两个工作面同时相向掘进，每个工作面配 5～6 套 YTP-26 型气腿钻，一套轴流通风机，一台侧卸式装载机，3～4 台 8t 自卸汽车。按每个工作面日循环两次，每循环进尺 2.2m，日进尺 4.4m，每月按 25 天计，月进尺 110m，两个工作面月进尺为 220m，需一个半月，考虑到局部不良地段的处理，导流隧洞洞挖可两个月完工，满足工期要求。灌浆平洞，排水...
