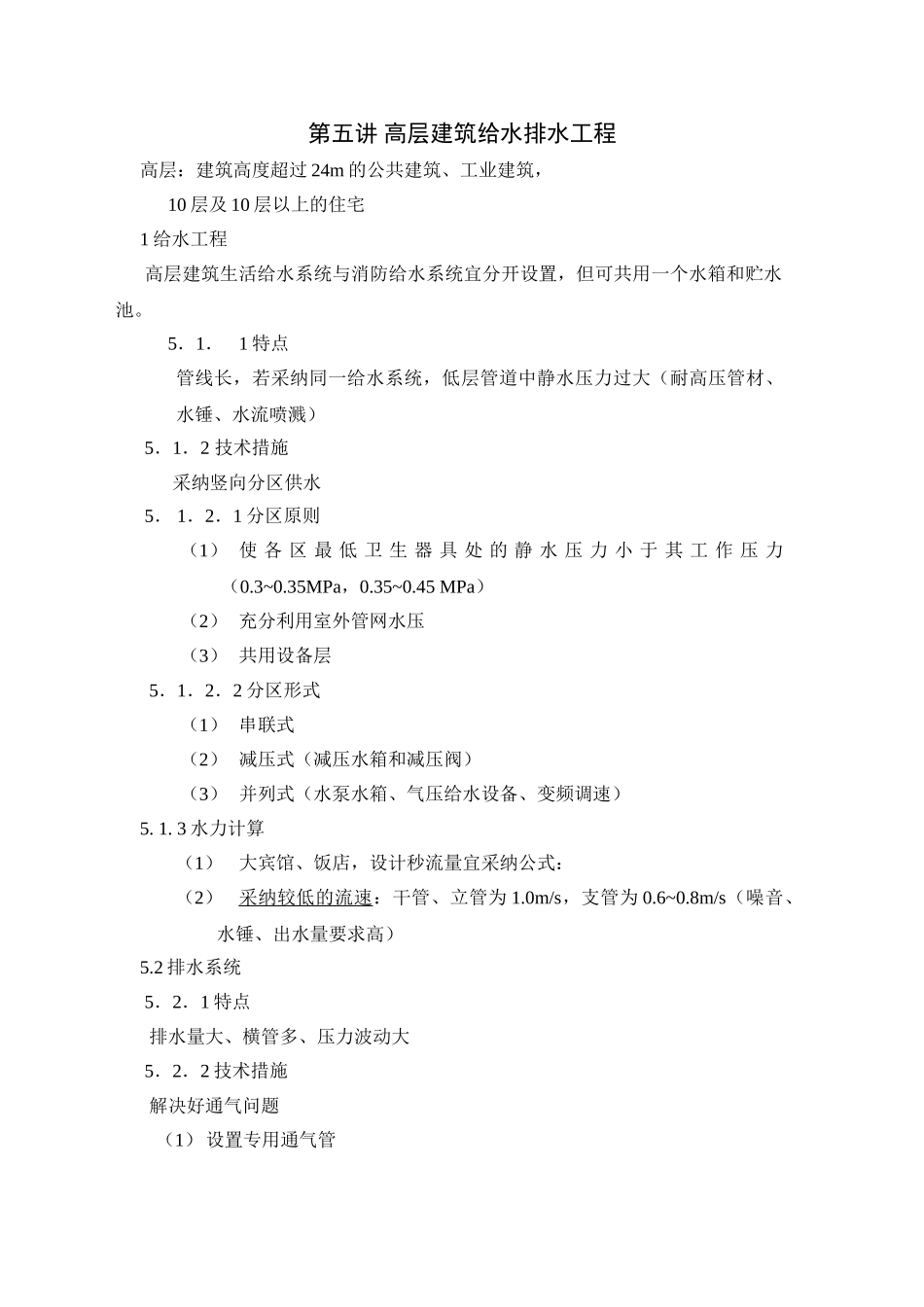

第五讲-高层给水排水工程

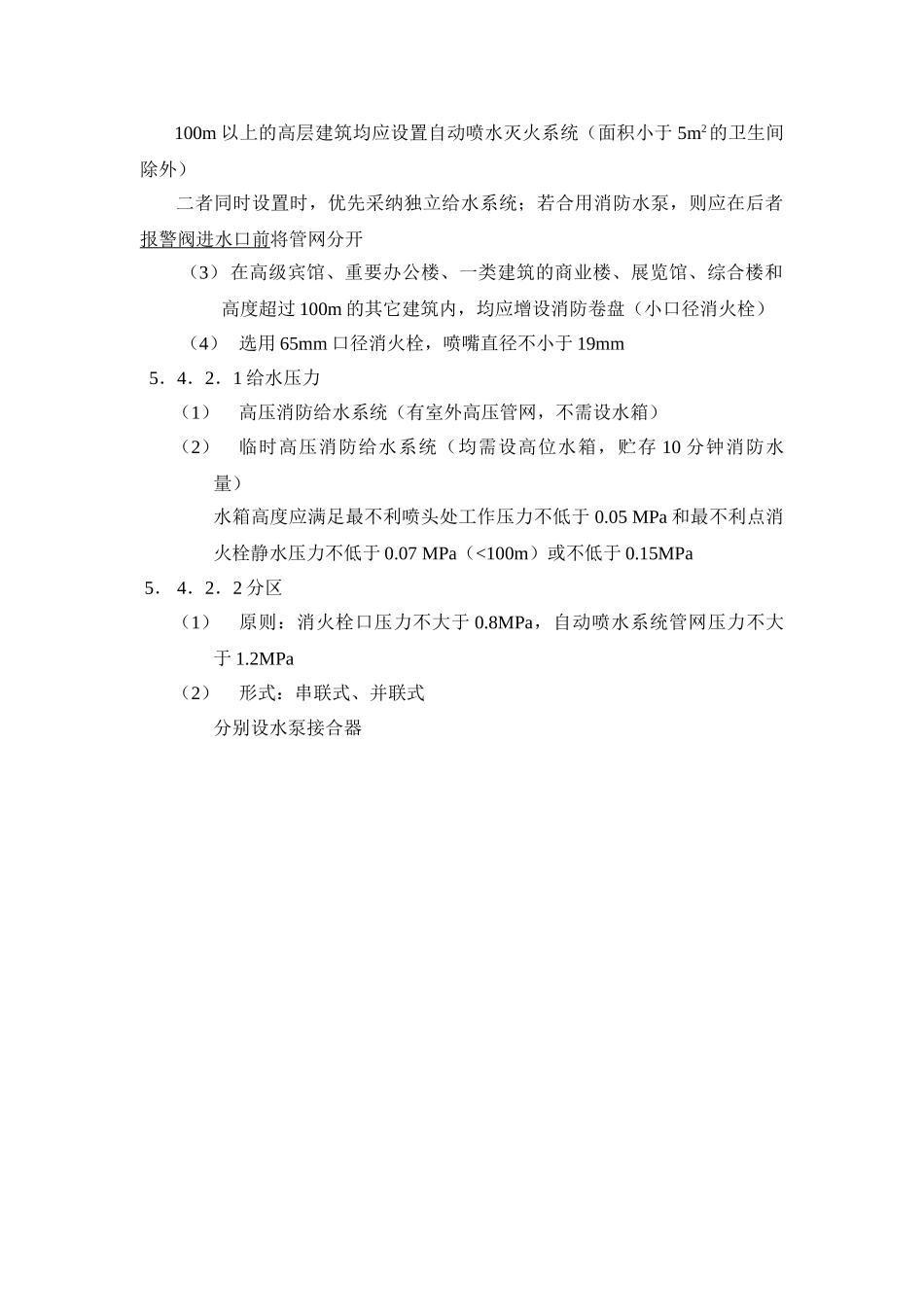

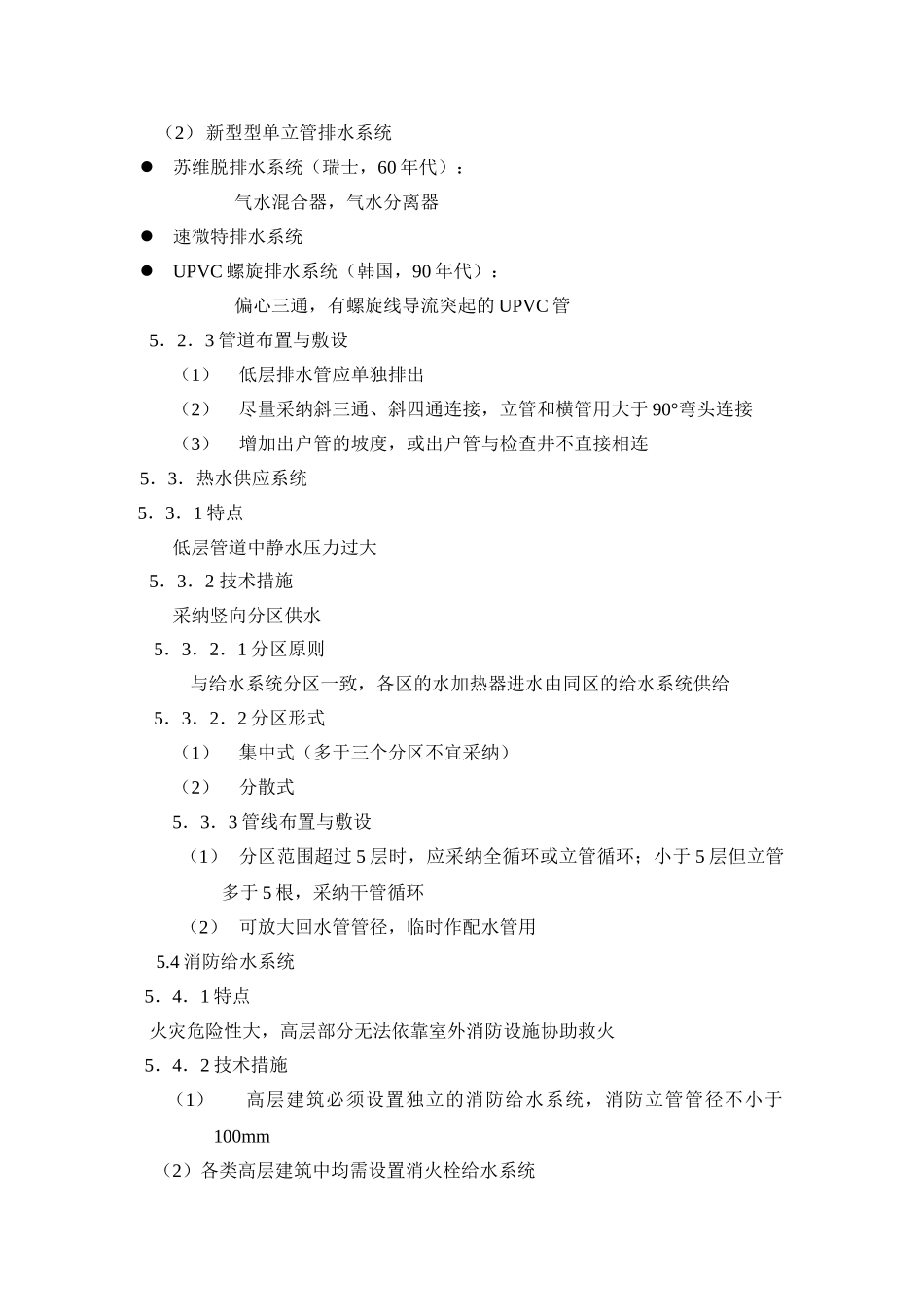

第五讲 高层建筑给水排水工程高层：建筑高度超过 24m 的公共建筑、工业建筑， 10 层及 10 层以上的住宅1 给水工程 高层建筑生活给水系统与消防给水系统宜分开设置，但可共用一个水箱和贮水池。5．1．1 特点管线长，若采纳同一给水系统，低层管道中静水压力过大（耐高压管材、水锤、水流喷溅） 5．1．2 技术措施采纳竖向分区供水 5． 1．2．1 分区原则（1） 使 各 区 最 低 卫 生 器 具 处 的 静 水 压 力 小 于 其 工 作 压 力（0.3~0.35MPa，0.35~0.45 MPa） （2） 充分利用室外管网水压（3） 共用设备层 5．1．2．2 分区形式（1） 串联式（2） 减压式（减压水箱和减压阀）（3） 并列式（水泵水箱、气压给水设备、变频调速）5. 1. 3 水力计算（1）大宾馆、饭店，设计秒流量宜采纳公式：（2）采纳较低的流速 ：干管、立管为 1.0m/s，支管为 0.6~0.8m/s（噪音、水锤、出水量要求高）5.2 排水系统 5．2．1 特点 排水量大、横管多、压力波动大 5．2．2 技术措施 解决好通气问题（1） 设置专用通气管（2） 新型型单立管排水系统苏维脱排水系统（瑞士，60 年代）： 气水混合器，气水分离器速微特排水系统UPVC 螺旋排水系统（韩国，90 年代）： 偏心三通，有螺旋线导流突起的 UPVC 管 5．2．3 管道布置与敷设（1）低层排水管应单独排出（2）尽量采纳斜三通、斜四通连接，立管和横管用大于 90°弯头连接（3）增加出户管的坡度，或出户管与检查井不直接相连5．3．热水供应系统 5．3．1 特点低层管道中静水压力过大 5．3．2 技术措施采纳竖向分区供水 5．3．2．1 分区原则 与给水系统分区一致，各区的水加热器进水由同区的给水系统供给 5．3．2．2 分区形式（1）集中式（多于三个分区不宜采纳）（2）分散式5．3．3 管线布置与敷设（1） 分区范围超过 5 层时，应采纳全循环或立管循环；小于 5 层但立管多于 5 根，采纳干管循环（2） 可放大回水管管径，临时作配水管用5.4 消防给水系统 5．4．1 特点 火灾危险性大，高层部分无法依靠室外消防设施协助救火 5．4．2 技术措施（1） 高层建筑必须设置独立的消防给水系统，消防立管管径不小于100mm （2）各类高层建筑中均需设置消火栓给水系统 100m 以上的高层建筑均应设置自动喷水灭火系统（面积小于 5m2的卫生间除外） 二者同时设置时，优先采纳独立给水系统；若合用消防水泵，则应在后者报警阀进...
