第十一章 辅助洞室施工11
1 工程特性11

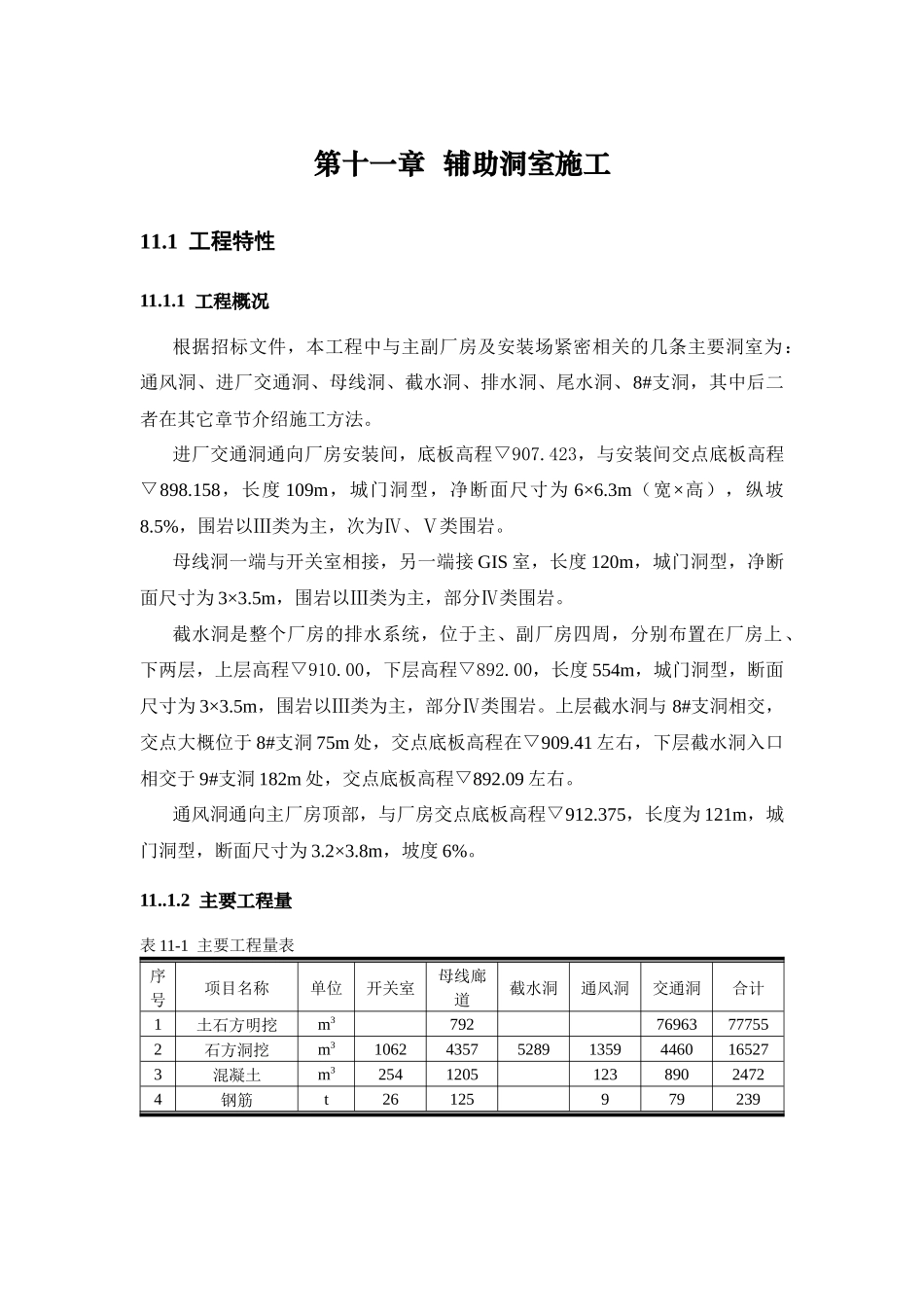

1 工程概况根据招标文件,本工程中与主副厂房及安装场紧密相关的几条主要洞室为:通风洞、进厂交通洞、母线洞、截水洞、排水洞、尾水洞、8#支洞,其中后二者在其它章节介绍施工方法
进厂交通洞通向厂房安装间,底板高程▽907
423,与安装间交点底板高程▽898
158,长度 109m,城门洞型,净断面尺寸为 6×6
3m(宽×高),纵坡8
5%,围岩以Ⅲ类为主,次为Ⅳ、Ⅴ类围岩
母线洞一端与开关室相接,另一端接 GIS 室,长度 120m,城门洞型,净断面尺寸为 3×3
5m,围岩以Ⅲ类为主,部分Ⅳ类围岩
截水洞是整个厂房的排水系统,位于主、副厂房四周,分别布置在厂房上、下两层,上层高程▽910
00,下层高程▽892
00,长度 554m,城门洞型,断面尺寸为 3×3
5m,围岩以Ⅲ类为主,部分Ⅳ类围岩
上层截水洞与 8#支洞相交,交点大概位于 8#支洞 75m 处,交点底板高程在▽909
41 左右,下层截水洞入口相交于 9#支洞 182m 处,交点底板高程▽892
通风洞通向主厂房顶部,与厂房交点底板高程▽912
375,长度为 121m,城门洞型,断面尺寸为 3
8m,坡度 6%
2 主要工程量表 11-1 主要工程量表序号项目名称单位开关室母线廊道截水洞通风洞交通洞合计1土石方明挖m379276963777552石方洞挖m310624357528913594460165273混凝土m3254120512389024724钢筋t2612597923911
2 施工规划11

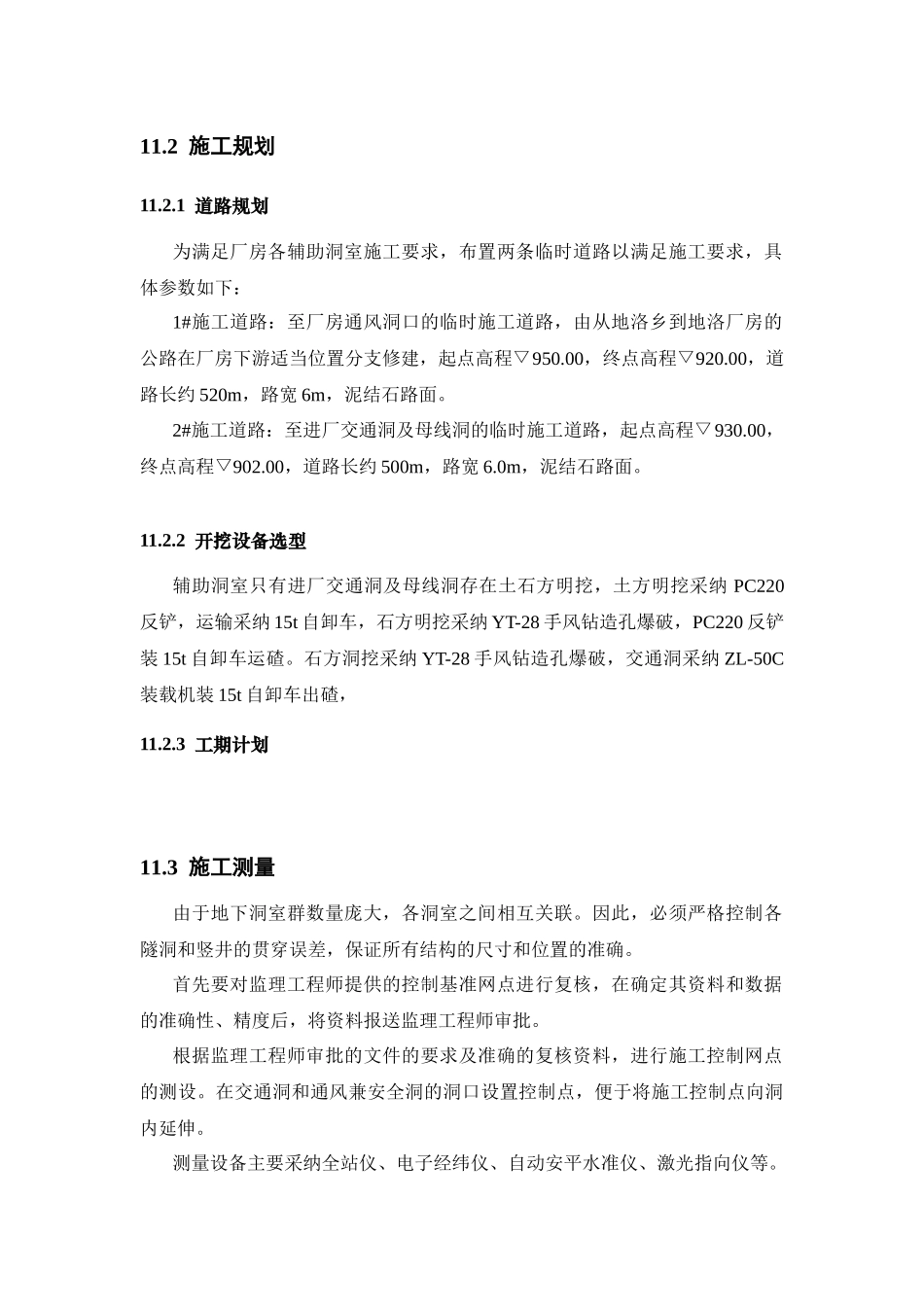

1 道路规划为满足厂房各辅助洞室施工要求,布置两条临时道路以满足施工要求,具体参数如下:1#施工道路:至厂房通风洞口的临时施工道路,由从地洛乡到地洛厂房的公路在厂房下游适当位置分支修建,起点高程▽950
00,终点高程
