第十一章-机电设备安装

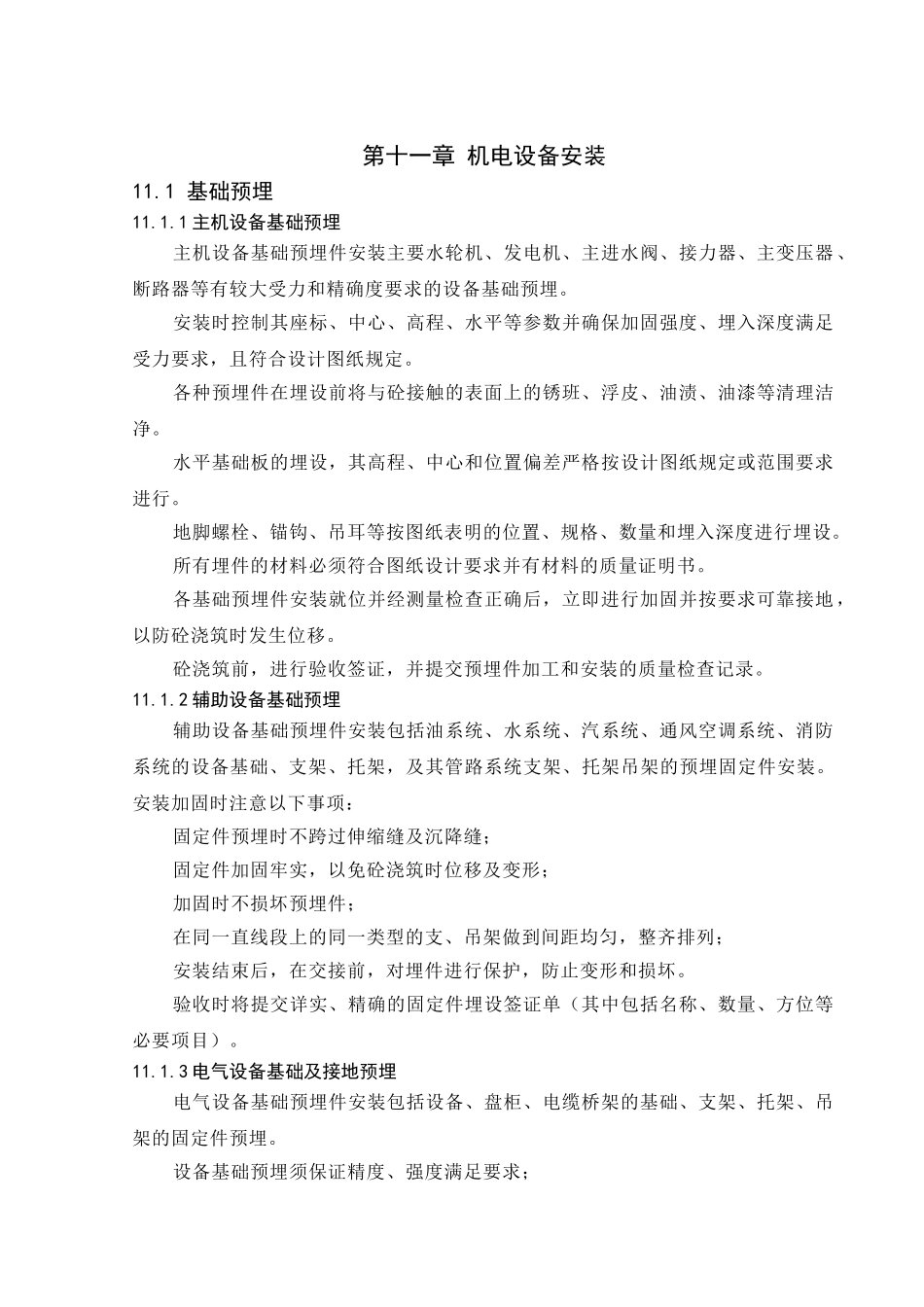

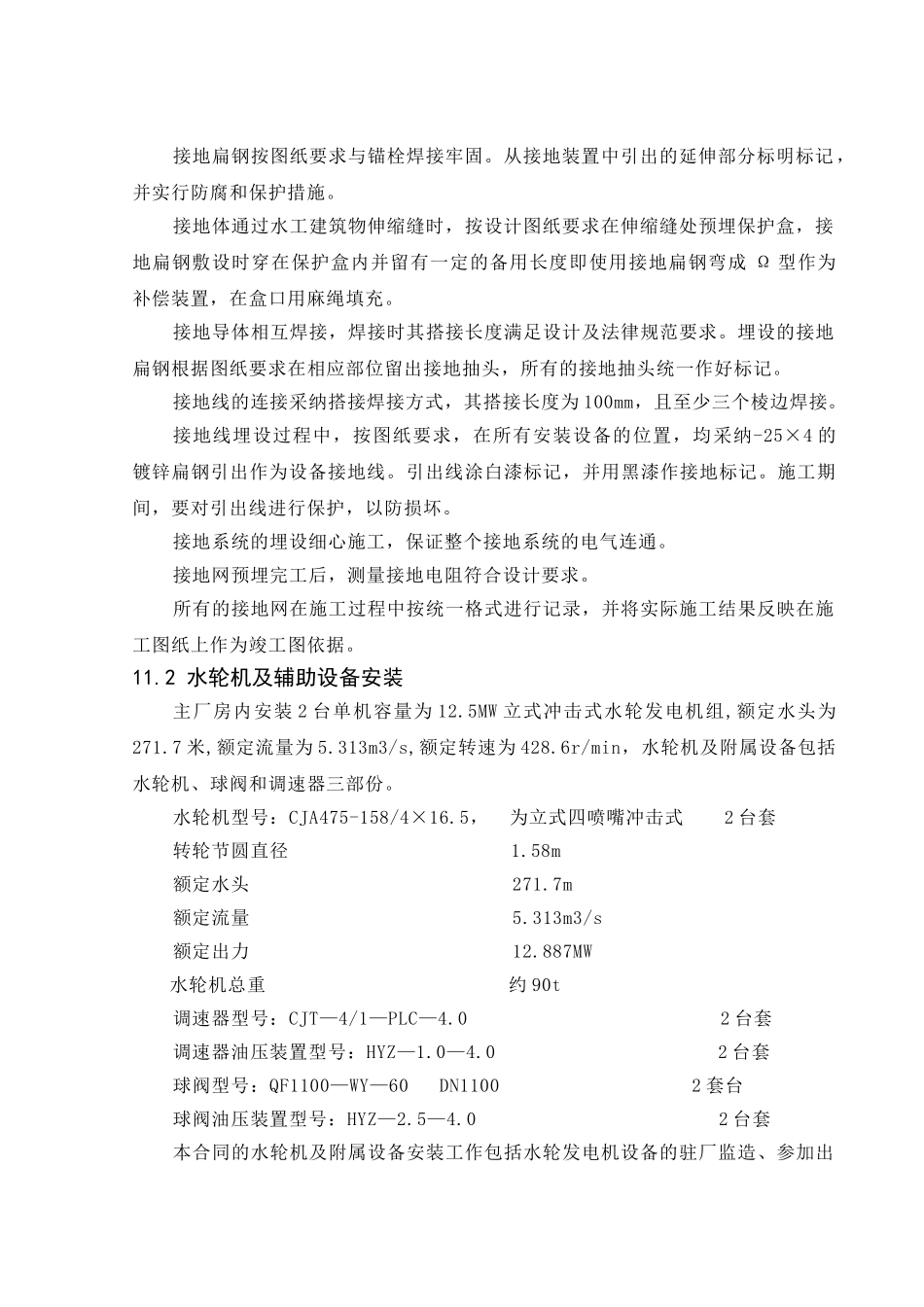

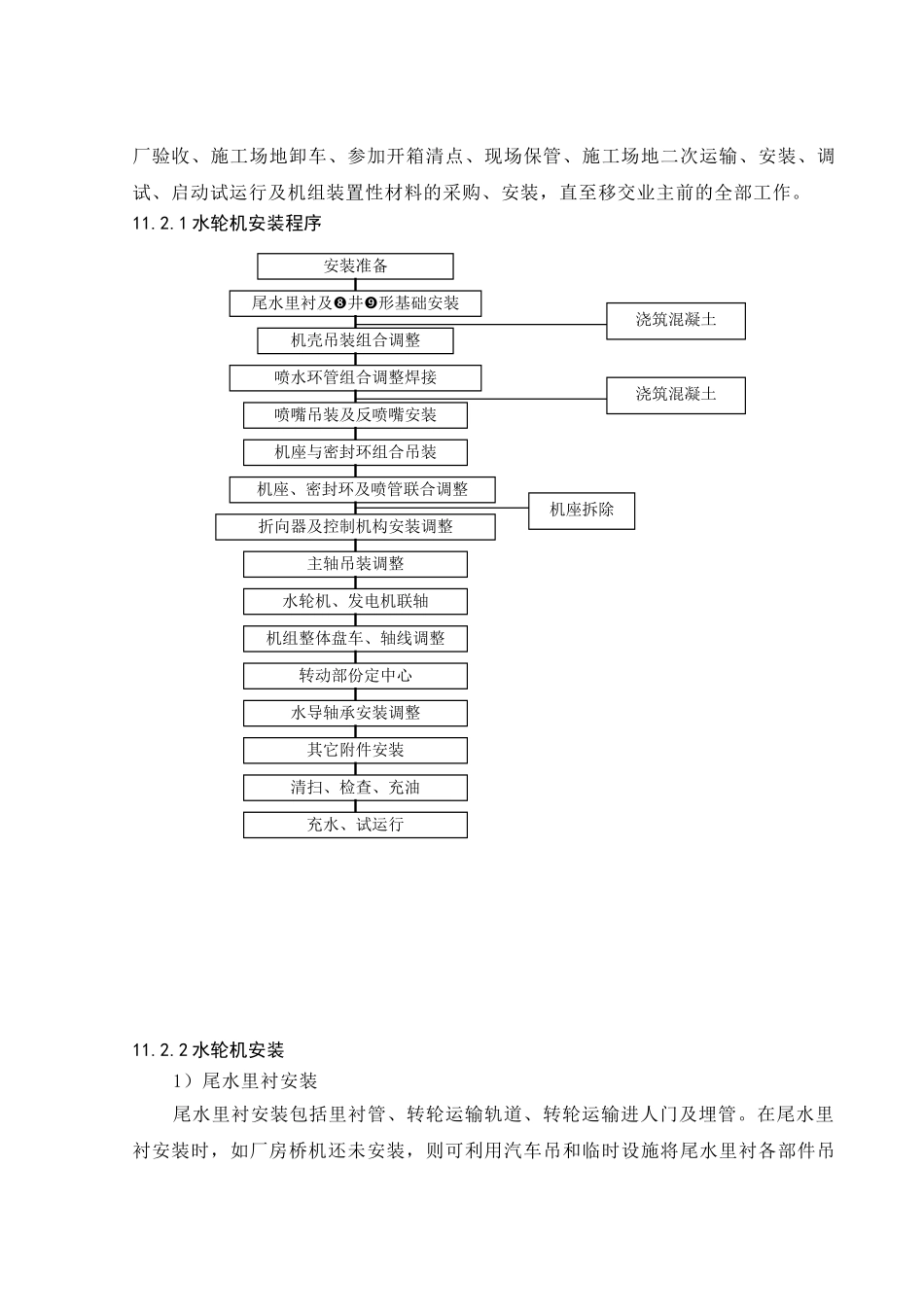

第十一章 机电设备安装11.1 基础预埋11.1.1 主机设备基础预埋主机设备基础预埋件安装主要水轮机、发电机、主进水阀、接力器、主变压器、断路器等有较大受力和精确度要求的设备基础预埋。安装时控制其座标、中心、高程、水平等参数并确保加固强度、埋入深度满足受力要求，且符合设计图纸规定。各种预埋件在埋设前将与砼接触的表面上的锈班、浮皮、油渍、油漆等清理洁净。水平基础板的埋设，其高程、中心和位置偏差严格按设计图纸规定或范围要求进行。地脚螺栓、锚钩、吊耳等按图纸表明的位置、规格、数量和埋入深度进行埋设。所有埋件的材料必须符合图纸设计要求并有材料的质量证明书。各基础预埋件安装就位并经测量检查正确后，立即进行加固并按要求可靠接地，以防砼浇筑时发生位移。砼浇筑前，进行验收签证，并提交预埋件加工和安装的质量检查记录。11.1.2 辅助设备基础预埋辅助设备基础预埋件安装包括油系统、水系统、汽系统、通风空调系统、消防系统的设备基础、支架、托架，及其管路系统支架、托架吊架的预埋固定件安装。安装加固时注意以下事项：固定件预埋时不跨过伸缩缝及沉降缝；固定件加固牢实，以免砼浇筑时位移及变形；加固时不损坏预埋件；在同一直线段上的同一类型的支、吊架做到间距均匀，整齐排列；安装结束后，在交接前，对埋件进行保护，防止变形和损坏。验收时将提交详实、精确的固定件埋设签证单（其中包括名称、数量、方位等必要项目）。 11.1.3 电气设备基础及接地预埋电气设备基础预埋件安装包括设备、盘柜、电缆桥架的基础、支架、托架、吊架的固定件预埋。设备基础预埋须保证精度、强度满足要求；接地扁钢按图纸要求与锚栓焊接牢固。从接地装置中引出的延伸部分标明标记，并实行防腐和保护措施。接地体通过水工建筑物伸缩缝时，按设计图纸要求在伸缩缝处预埋保护盒，接地扁钢敷设时穿在保护盒内并留有一定的备用长度即使用接地扁钢弯成 Ω 型作为补偿装置，在盒口用麻绳填充。接地导体相互焊接，焊接时其搭接长度满足设计及法律规范要求。埋设的接地扁钢根据图纸要求在相应部位留出接地抽头，所有的接地抽头统一作好标记。接地线的连接采纳搭接焊接方式，其搭接长度为 100mm，且至少三个棱边焊接。接地线埋设过程中，按图纸要求，在所有安装设备的位置，均采纳-25×4 的镀锌扁钢引出作为设备接地线。引出线涂白漆标记，并用黑漆作接地标记。施工期间，要对引出线进行保护，以防损坏。接地系统的埋设细心施工，保...
