第十二章--基础处理灌浆工程

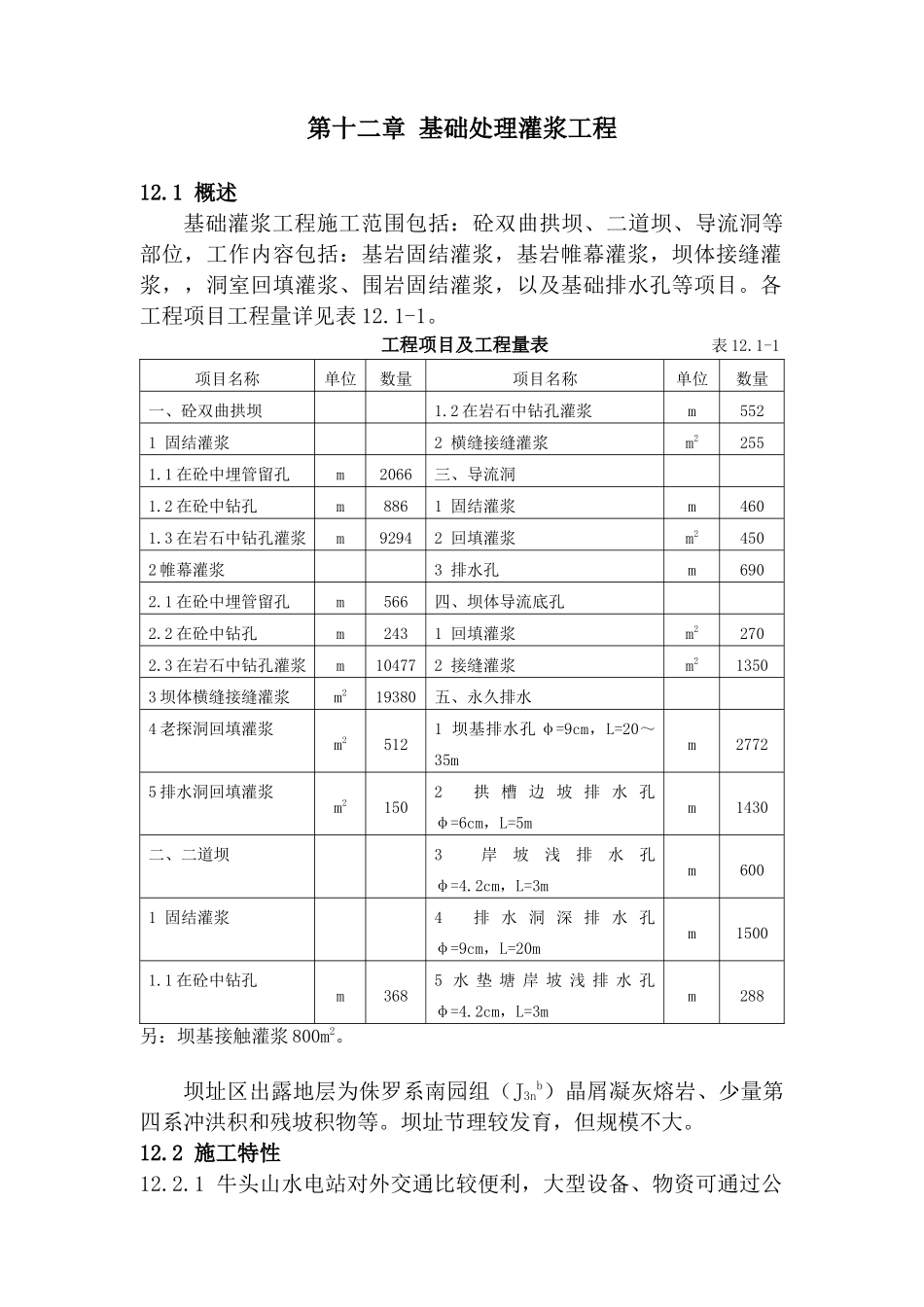

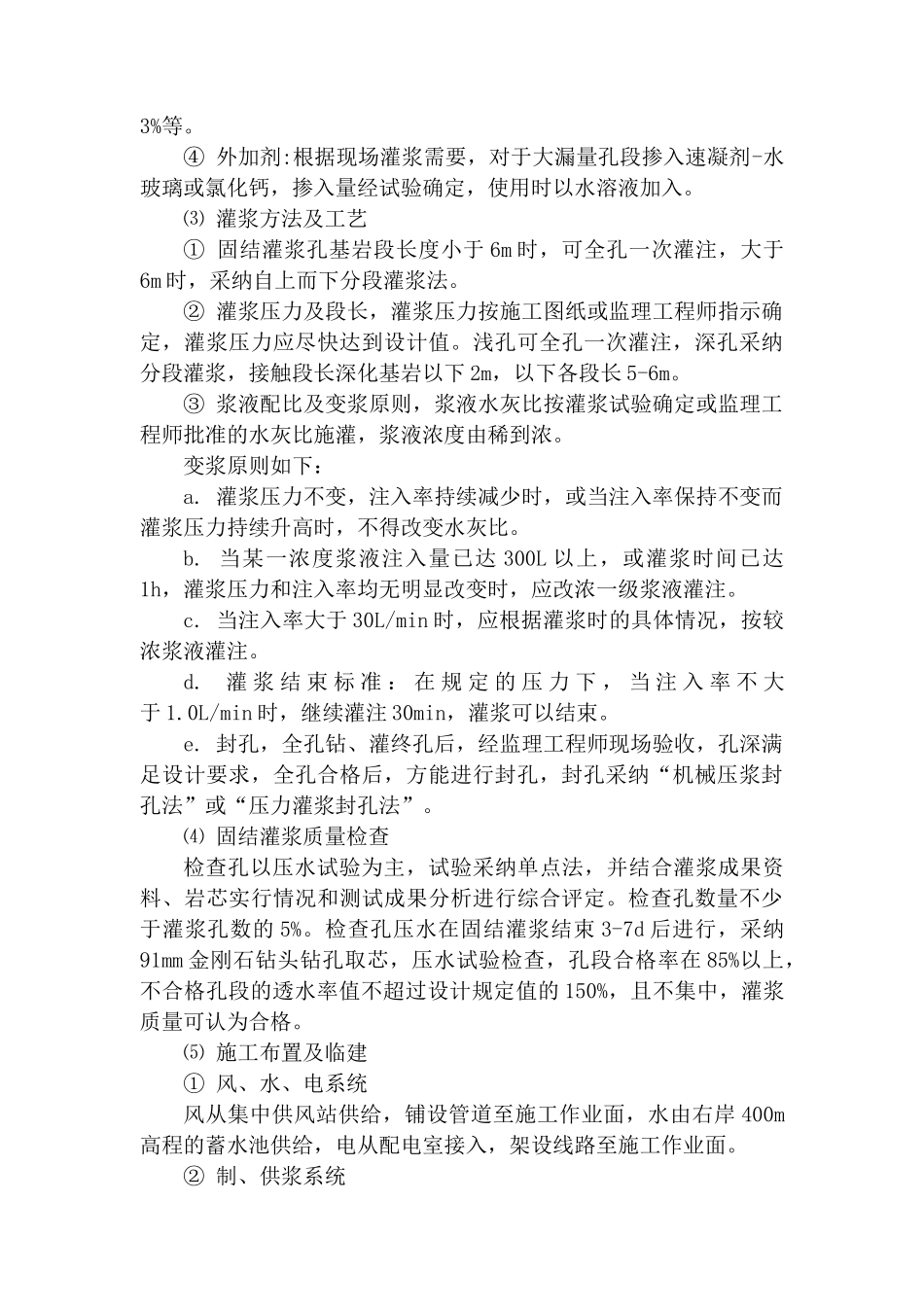

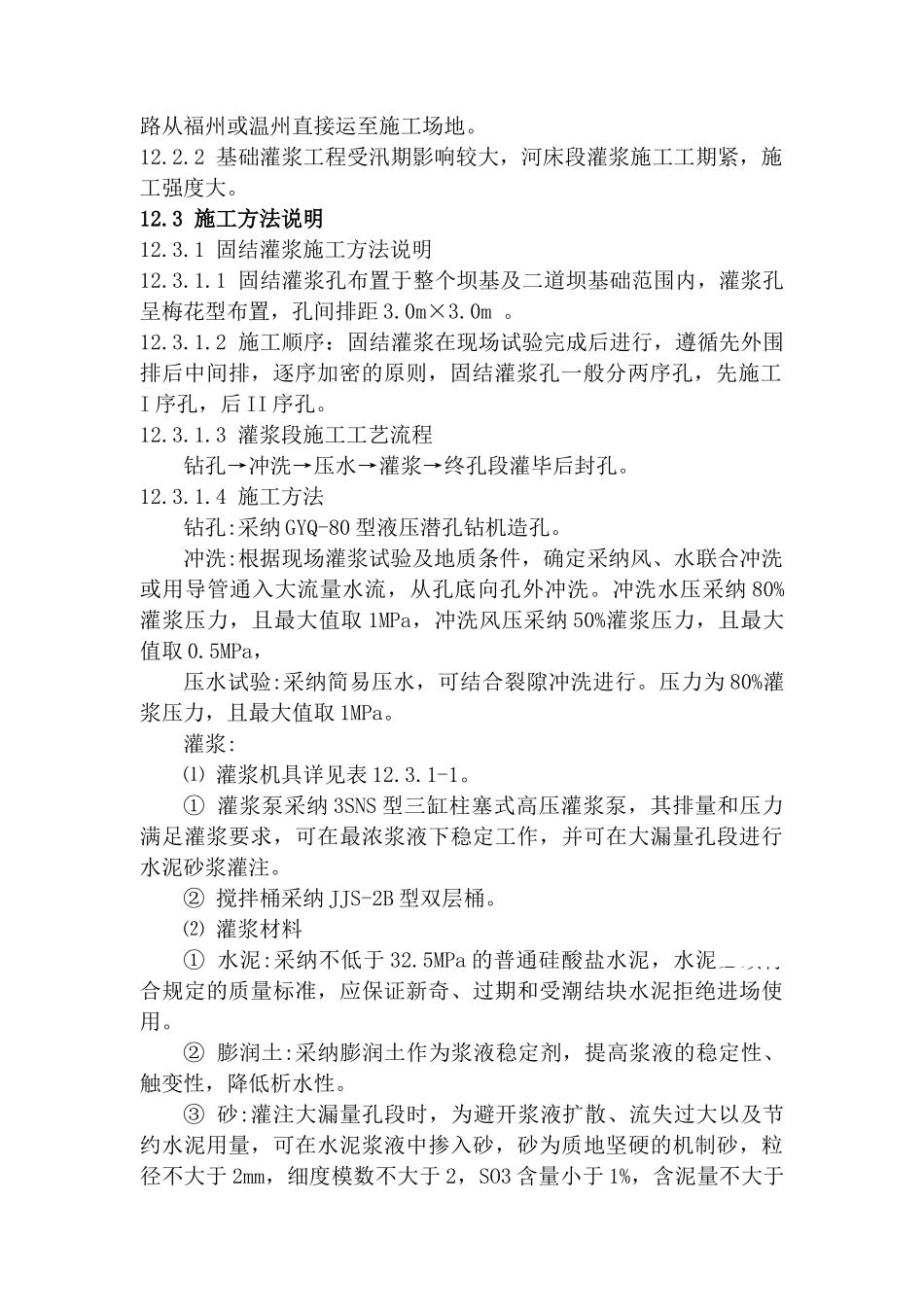

第十二章 基础处理灌浆工程12.1 概述基础灌浆工程施工范围包括：砼双曲拱坝、二道坝、导流洞等部位，工作内容包括：基岩固结灌浆，基岩帷幕灌浆，坝体接缝灌浆，，洞室回填灌浆、围岩固结灌浆，以及基础排水孔等项目。各工程项目工程量详见表 12.1-1。工程项目及工程量表 表 12.1-1项目名称单位数量项目名称单位数量一、砼双曲拱坝1.2 在岩石中钻孔灌浆m5521 固结灌浆2 横缝接缝灌浆m22551.1 在砼中埋管留孔m2066三、导流洞1.2 在砼中钻孔m8861 固结灌浆m4601.3 在岩石中钻孔灌浆m92942 回填灌浆m24502 帷幕灌浆3 排水孔m6902.1 在砼中埋管留孔m566四、坝体导流底孔2.2 在砼中钻孔m2431 回填灌浆m22702.3 在岩石中钻孔灌浆m104772 接缝灌浆m213503 坝体横缝接缝灌浆m219380五、永久排水4 老探洞回填灌浆m25121 坝基排水孔 φ=9cm，L=20～35mm27725 排水洞回填灌浆m21502 拱 槽 边 坡 排 水 孔φ=6cm，L=5mm1430二、二道坝3 岸坡浅排水孔φ=4.2cm，L=3mm6001 固结灌浆4 排 水 洞 深 排 水 孔φ=9cm，L=20mm15001.1 在砼中钻孔m3685 水 垫 塘 岸 坡 浅 排 水 孔φ=4.2cm，L=3mm288另：坝基接触灌浆 800m2。坝址区出露地层为侏罗系南园组（J3nb）晶屑凝灰熔岩、少量第四系冲洪积和残坡积物等。坝址节理较发育，但规模不大。12.2 施工特性12.2.1 牛头山水电站对外交通比较便利，大型设备、物资可通过公路从福州或温州直接运至施工场地。12.2.2 基础灌浆工程受汛期影响较大，河床段灌浆施工工期紧，施工强度大。12.3 施工方法说明12.3.1 固结灌浆施工方法说明12.3.1.1 固结灌浆孔布置于整个坝基及二道坝基础范围内，灌浆孔呈梅花型布置，孔间排距 3.0m×3.0m 。12.3.1.2 施工顺序：固结灌浆在现场试验完成后进行，遵循先外围排后中间排，逐序加密的原则，固结灌浆孔一般分两序孔，先施工I 序孔，后 II 序孔。12.3.1.3 灌浆段施工工艺流程钻孔→冲洗→压水→灌浆→终孔段灌毕后封孔。12.3.1.4 施工方法钻孔:采纳 GYQ-80 型液压潜孔钻机造孔。冲洗:根据现场灌浆试验及地质条件，确定采纳风、水联合冲洗或用导管通入大流量水流，从孔底向孔外冲洗。冲洗水压采纳 80%灌浆压力，且最大值取 1MPa，冲洗风压采纳 50%灌浆压力，且最大值取 0.5MPa，压水试验:采纳简易压水，可结合裂隙冲洗进行。压力为 80%灌浆压力，且最大值取 1MPa。灌浆:⑴ 灌浆机具详见表 12.3.1-1。① 灌浆泵...
