管道吹扫作业指导书

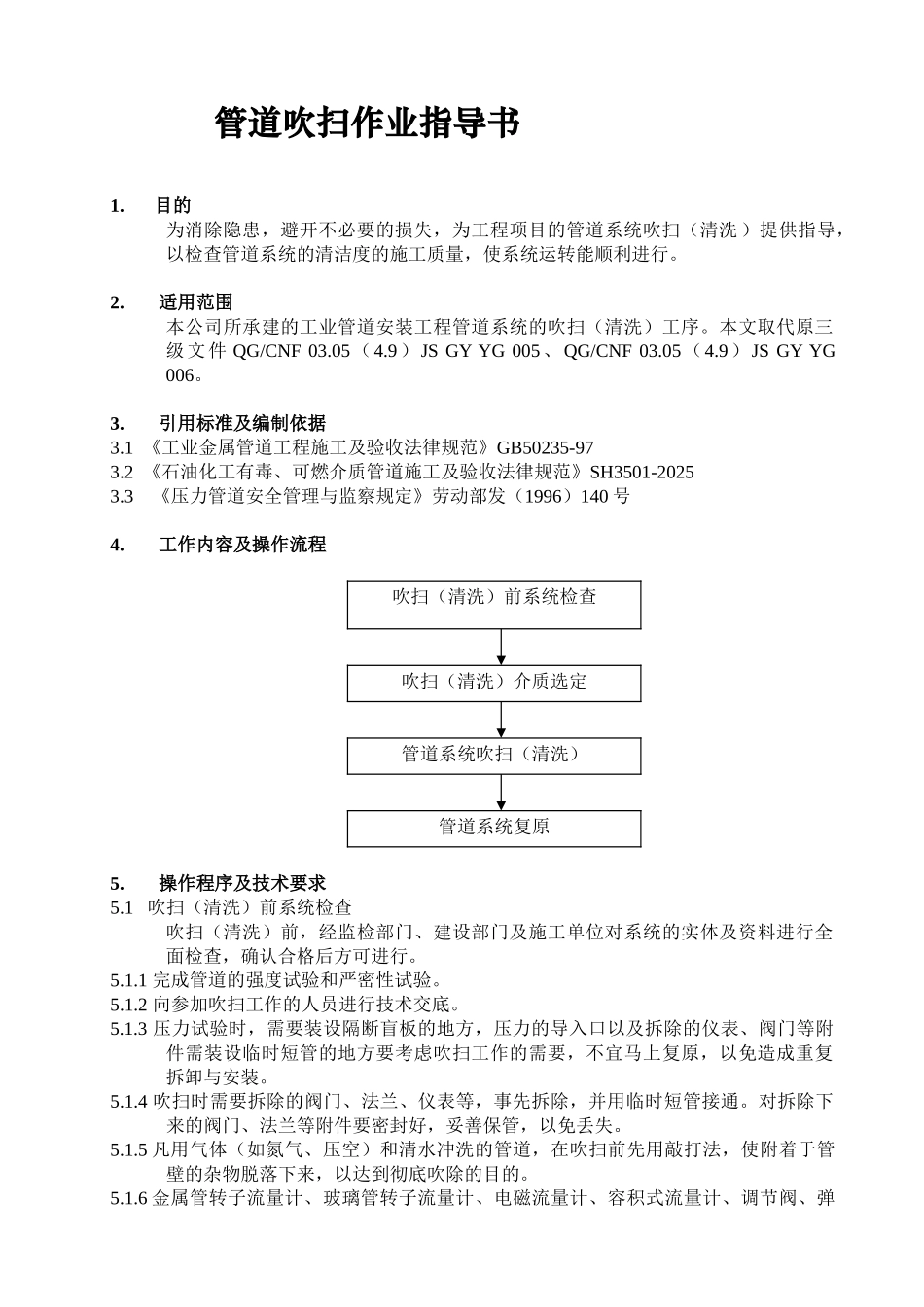

管道吹扫作业指导书1.目的为消除隐患，避开不必要的损失，为工程项目的管道系统吹扫（清洗 ）提供指导，以检查管道系统的清洁度的施工质量，使系统运转能顺利进行。2. 适用范围本公司所承建的工业管道安装工程管道系统的吹扫（清洗）工序。本文取代原三级文件 QG/CNF 03.05（4.9）JS GY YG 005、QG/CNF 03.05（4.9）JS GY YG 006。3. 引用标准及编制依据3.1 《工业金属管道工程施工及验收法律规范》GB50235-973.2 《石油化工有毒、可燃介质管道施工及验收法律规范》SH3501-20253.3《压力管道安全管理与监察规定》劳动部发（1996）140 号4. 工作内容及操作流程 5. 操作程序及技术要求5.1 吹扫（清洗）前系统检查吹扫（清洗）前，经监检部门、建设部门及施工单位对系统的实体及资料进行全面检查，确认合格后方可进行。5.1.1 完成管道的强度试验和严密性试验。5.1.2 向参加吹扫工作的人员进行技术交底。5.1.3 压力试验时，需要装设隔断盲板的地方，压力的导入口以及拆除的仪表、阀门等附件需装设临时短管的地方要考虑吹扫工作的需要，不宜马上复原，以免造成重复拆卸与安装。5.1.4 吹扫时需要拆除的阀门、法兰、仪表等，事先拆除，并用临时短管接通。对拆除下来的阀门、法兰等附件要密封好，妥善保管，以免丢失。5.1.5 凡用气体（如氮气、压空）和清水冲洗的管道，在吹扫前先用敲打法，使附着于管壁的杂物脱落下来，以达到彻底吹除的目的。5.1.6 金属管转子流量计、玻璃管转子流量计、电磁流量计、容积式流量计、调节阀、弹吹扫（清洗）前系统检查吹扫（清洗）介质选定管道系统吹扫（清洗）管道系统复原簧管压力表、视镜、流量孔板、过滤器、隔膜阀、聚四氟乙烯阀等拆除，用临时短管和孔板代替。安全阀应拆除或插入盲板予以隔离。5.1.7 仪表导压管、PH 计主阀关闭，下方侧打开；铁壳温度计、液面开关不拆；液面调节计、液面计主阀关闭。5.1.8 应有完善的已经批准的吹扫（清洗）方案，并已向操作人员进行了技术及安全交底。5.2 吹扫（清洗）介质选定管道系统吹扫（清洗）介质应按设计规定执行。当设计无规定时，可按下述原则结合现场具体情况选用吹扫（清洗）介质：5.2.1 DN≥600 的管道宜用人工清理；5.2.2 DN＜600 的液体管道宜用水冲洗；5.2.3 DN＜600 的气体管道宜用空气吹扫；5.2.4 蒸汽管道应用蒸汽吹扫；5.2.5 水管道应用清洁水；5.2.6 碱液管道应用清水；5.2.7 导生管道应用压缩空气或氮气；5.2.8 一...
