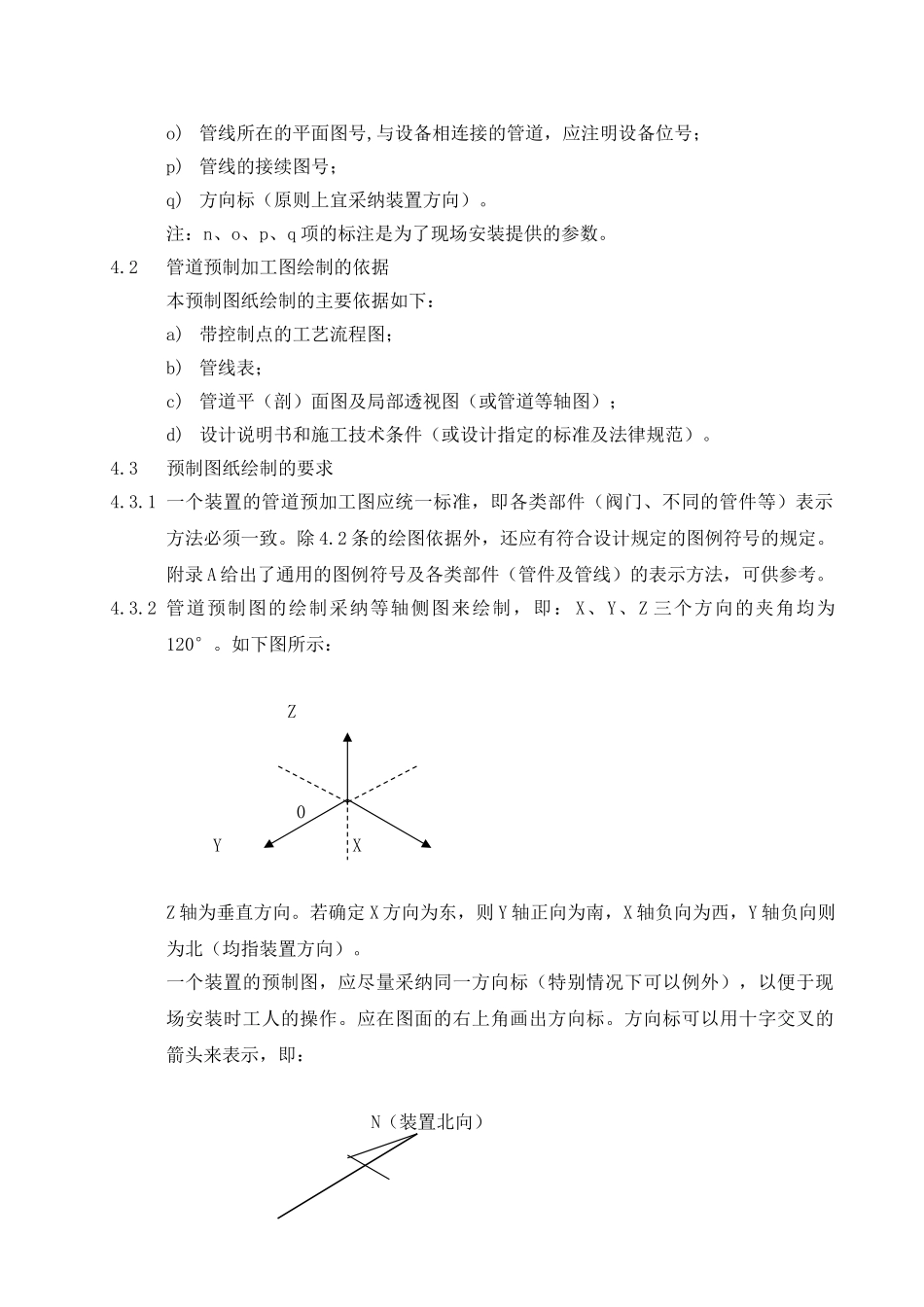

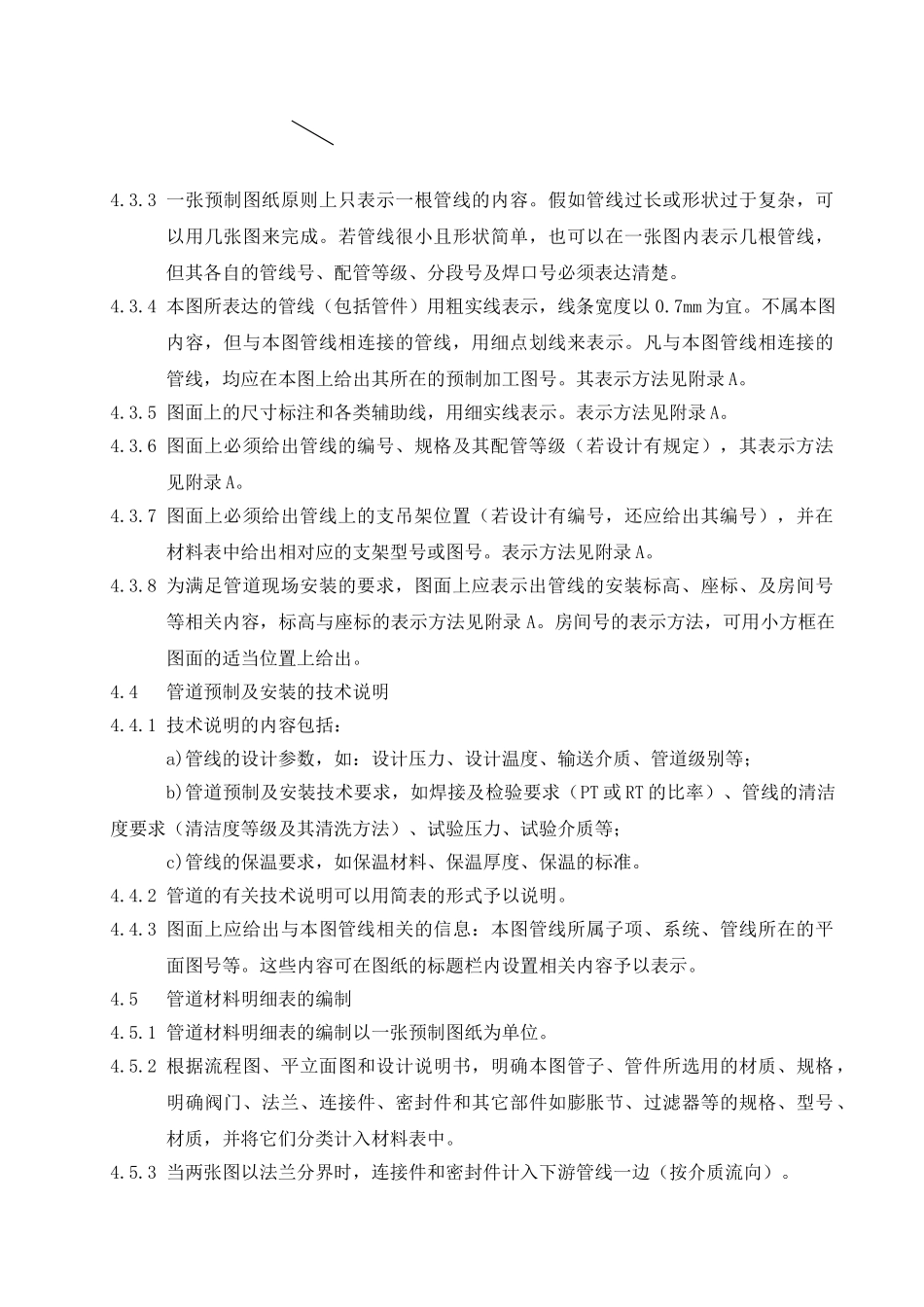

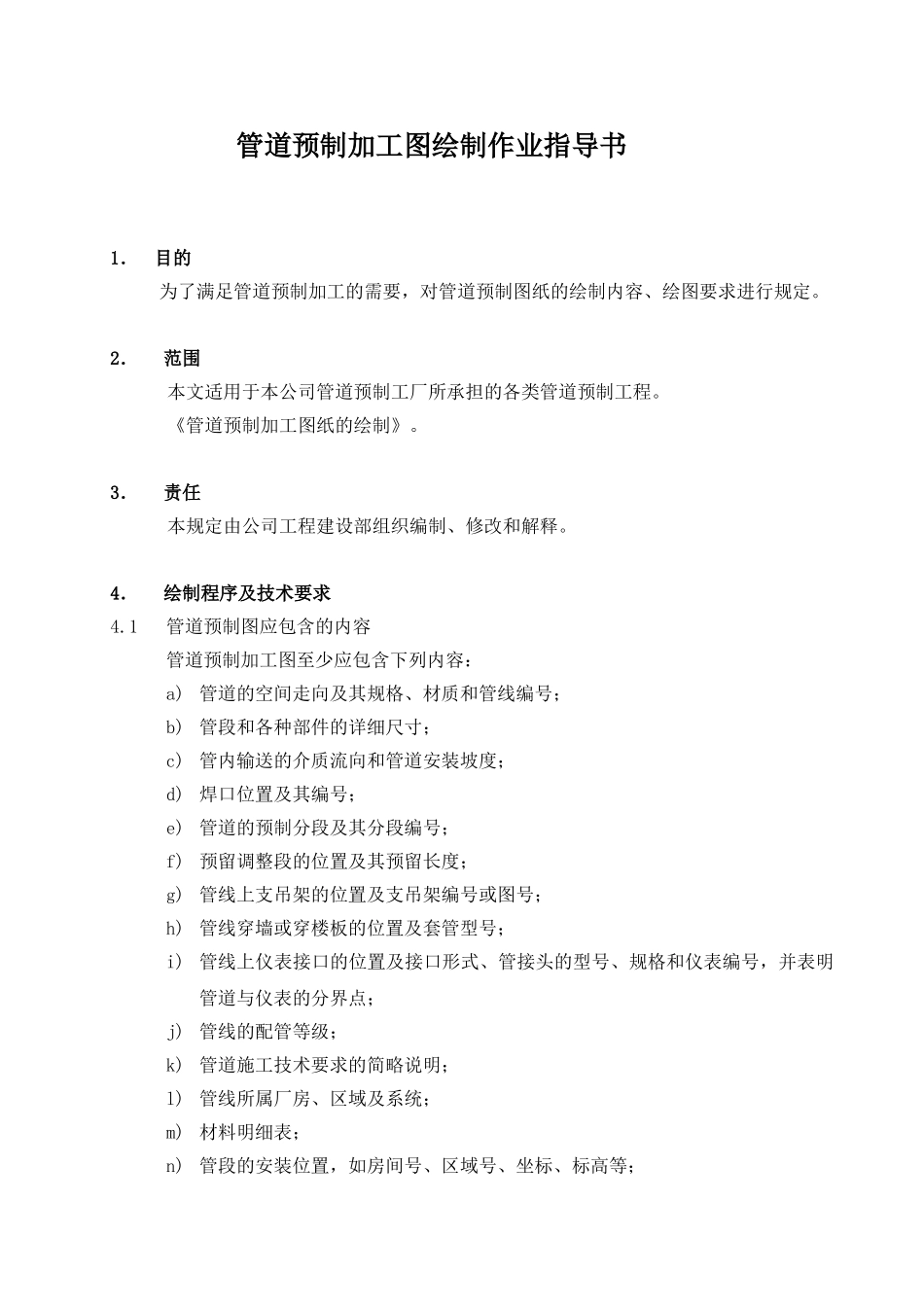

管道预制加工图绘制作业指导书1．目的为了满足管道预制加工的需要，对管道预制图纸的绘制内容、绘图要求进行规定。2． 范围本文适用于本公司管道预制工厂所承担的各类管道预制工程。《管道预制加工图纸的绘制》。3． 责任本规定由公司工程建设部组织编制、修改和解释。4． 绘制程序及技术要求4.1管道预制图应包含的内容管道预制加工图至少应包含下列内容：a) 管道的空间走向及其规格、材质和管线编号；b) 管段和各种部件的详细尺寸；c) 管内输送的介质流向和管道安装坡度；d) 焊口位置及其编号；e) 管道的预制分段及其分段编号；f) 预留调整段的位置及其预留长度；g) 管线上支吊架的位置及支吊架编号或图号；h) 管线穿墙或穿楼板的位置及套管型号；i) 管线上仪表接口的位置及接口形式、管接头的型号、规格和仪表编号，并表明管道与仪表的分界点；j) 管线的配管等级；k) 管道施工技术要求的简略说明；l) 管线所属厂房、区域及系统；m) 材料明细表；n) 管段的安装位置，如房间号、区域号、坐标、标高等；o) 管线所在的平面图号,与设备相连接的管道，应注明设备位号；p) 管线的接续图号；q) 方向标（原则上宜采纳装置方向）。注：n、o、p、q 项的标注是为了现场安装提供的参数。4.2管道预制加工图绘制的依据本预制图纸绘制的主要依据如下：a) 带控制点的工艺流程图；b) 管线表；c) 管道平（剖）面图及局部透视图（或管道等轴图）；d) 设计说明书和施工技术条件（或设计指定的标准及法律规范）。4.3预制图纸绘制的要求4.3.1 一个装置的管道预加工图应统一标准，即各类部件（阀门、不同的管件等）表示方法必须一致。除 4.2 条的绘图依据外，还应有符合设计规定的图例符号的规定。附录 A 给出了通用的图例符号及各类部件（管件及管线）的表示方法，可供参考。4.3.2 管道预制图的绘制采纳等轴侧图来绘制，即： X、Y、Z 三个方向的夹角均为120°。如下图所示： Z 0 Y XZ 轴为垂直方向。若确定 X 方向为东，则 Y 轴正向为南，X 轴负向为西，Y 轴负向则为北（均指装置方向）。一个装置的预制图，应尽量采纳同一方向标（特别情况下可以例外），以便于现场安装时工人的操作。应在图面的右上角画出方向标。方向标可以用十字交叉的箭头来表示，即： N（装置北向）4.3.3 一张预制图纸原则上只表示一根管线的内容。假如管线过长或形状过于复杂，可以用几张图来完成。若管线很小且形状简单，也可以在一张图内表示几根...
