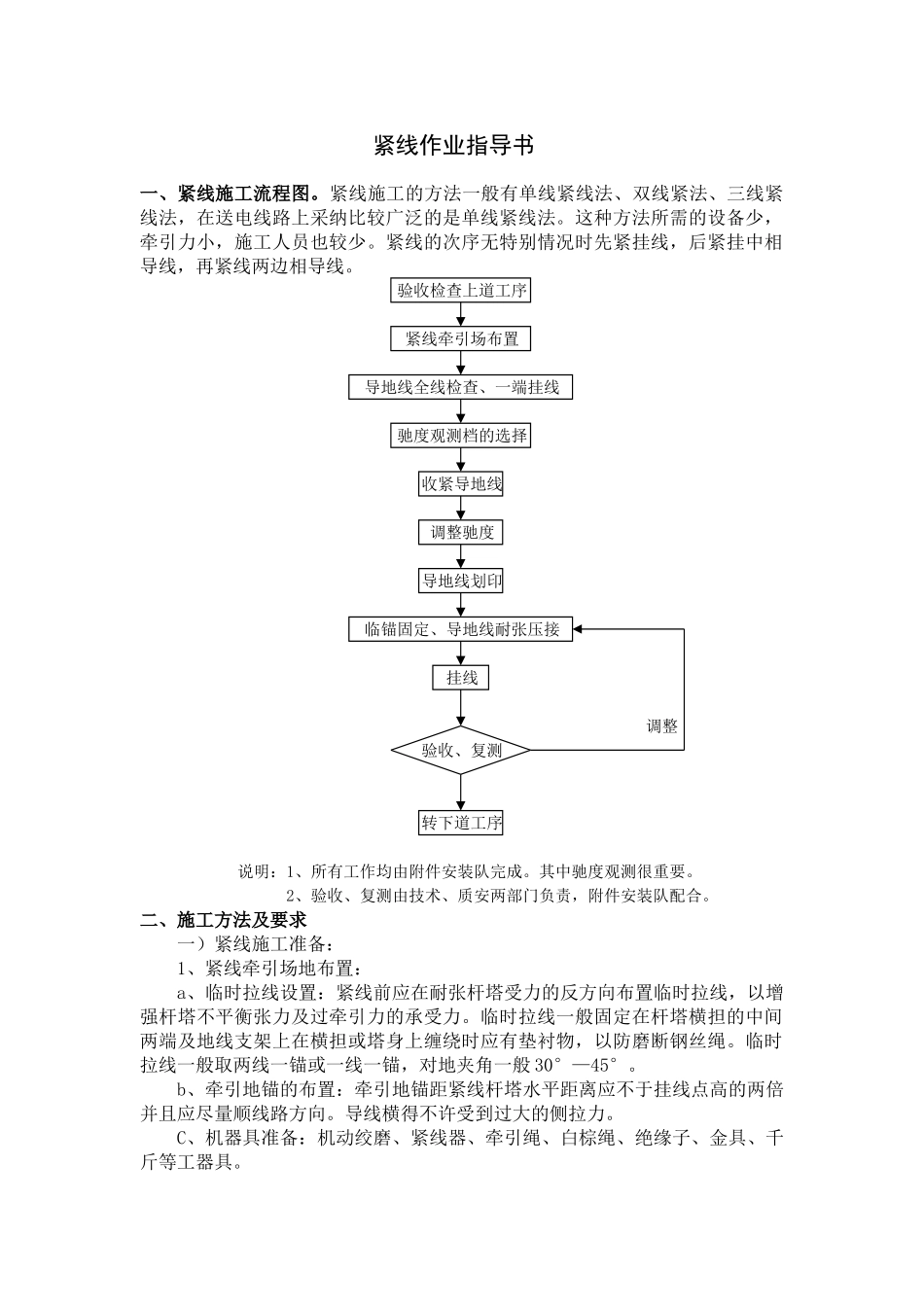

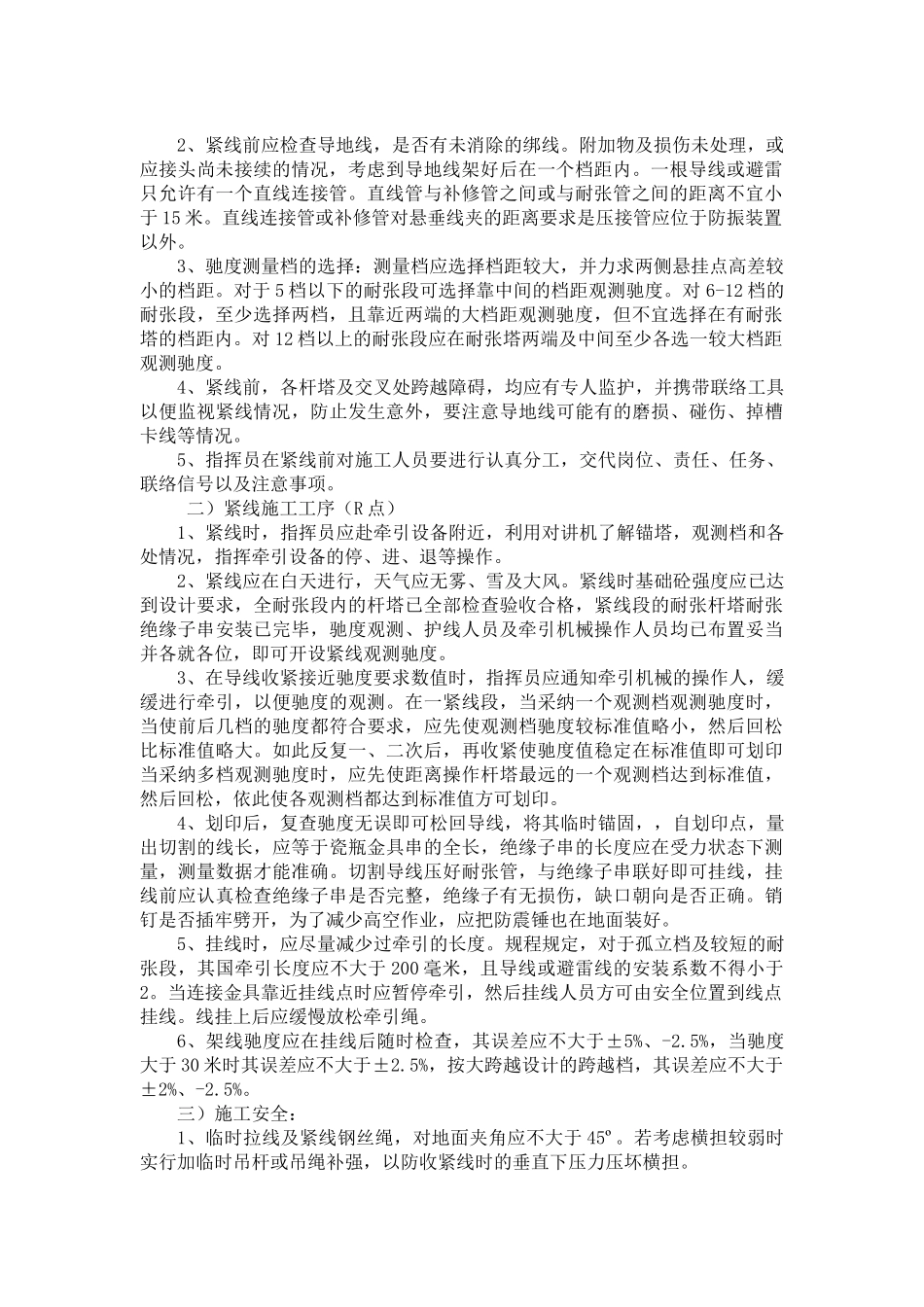

紧线作业指导书一、紧线施工流程图。紧线施工的方法一般有单线紧线法、双线紧法、三线紧线法，在送电线路上采纳比较广泛的是单线紧线法。这种方法所需的设备少，牵引力小，施工人员也较少。紧线的次序无特别情况时先紧挂线，后紧挂中相导线，再紧线两边相导线。验收检查上道工序紧线牵引场布置导地线全线检查、一端挂线驰度观测档的选择收紧导地线调整驰度导地线划印临锚固定、导地线耐张压接挂线 调整验收、复测转下道工序说明：1、所有工作均由附件安装队完成。其中驰度观测很重要。 2、验收、复测由技术、质安两部门负责，附件安装队配合。二、施工方法及要求一）紧线施工准备：1、紧线牵引场地布置：a、临时拉线设置：紧线前应在耐张杆塔受力的反方向布置临时拉线，以增强杆塔不平衡张力及过牵引力的承受力。临时拉线一般固定在杆塔横担的中间两端及地线支架上在横担或塔身上缠绕时应有垫衬物，以防磨断钢丝绳。临时拉线一般取两线一锚或一线一锚，对地夹角一般 30°—45°。b、牵引地锚的布置：牵引地锚距紧线杆塔水平距离应不于挂线点高的两倍并且应尽量顺线路方向。导线横得不许受到过大的侧拉力。C、机器具准备：机动绞磨、紧线器、牵引绳、白棕绳、绝缘子、金具、千斤等工器具。2、紧线前应检查导地线，是否有未消除的绑线。附加物及损伤未处理，或应接头尚未接续的情况，考虑到导地线架好后在一个档距内。一根导线或避雷只允许有一个直线连接管。直线管与补修管之间或与耐张管之间的距离不宜小于 15 米。直线连接管或补修管对悬垂线夹的距离要求是压接管应位于防振装置以外。3、驰度测量档的选择：测量档应选择档距较大，并力求两侧悬挂点高差较小的档距。对于 5 档以下的耐张段可选择靠中间的档距观测驰度。对 6-12 档的耐张段，至少选择两档，且靠近两端的大档距观测驰度，但不宜选择在有耐张塔的档距内。对 12 档以上的耐张段应在耐张塔两端及中间至少各选一较大档距观测驰度。4、紧线前，各杆塔及交叉处跨越障碍，均应有专人监护，并携带联络工具以便监视紧线情况，防止发生意外，要注意导地线可能有的磨损、碰伤、掉槽卡线等情况。5、指挥员在紧线前对施工人员要进行认真分工，交代岗位、责任、任务、联络信号以及注意事项。二）紧线施工工序（R 点）1、紧线时，指挥员应赴牵引设备附近，利用对讲机了解锚塔，观测档和各处情况，指挥牵引设备的停、进、退等操作。2、紧线应在白天进行，天气应无雾、雪及大风。紧线时基...
