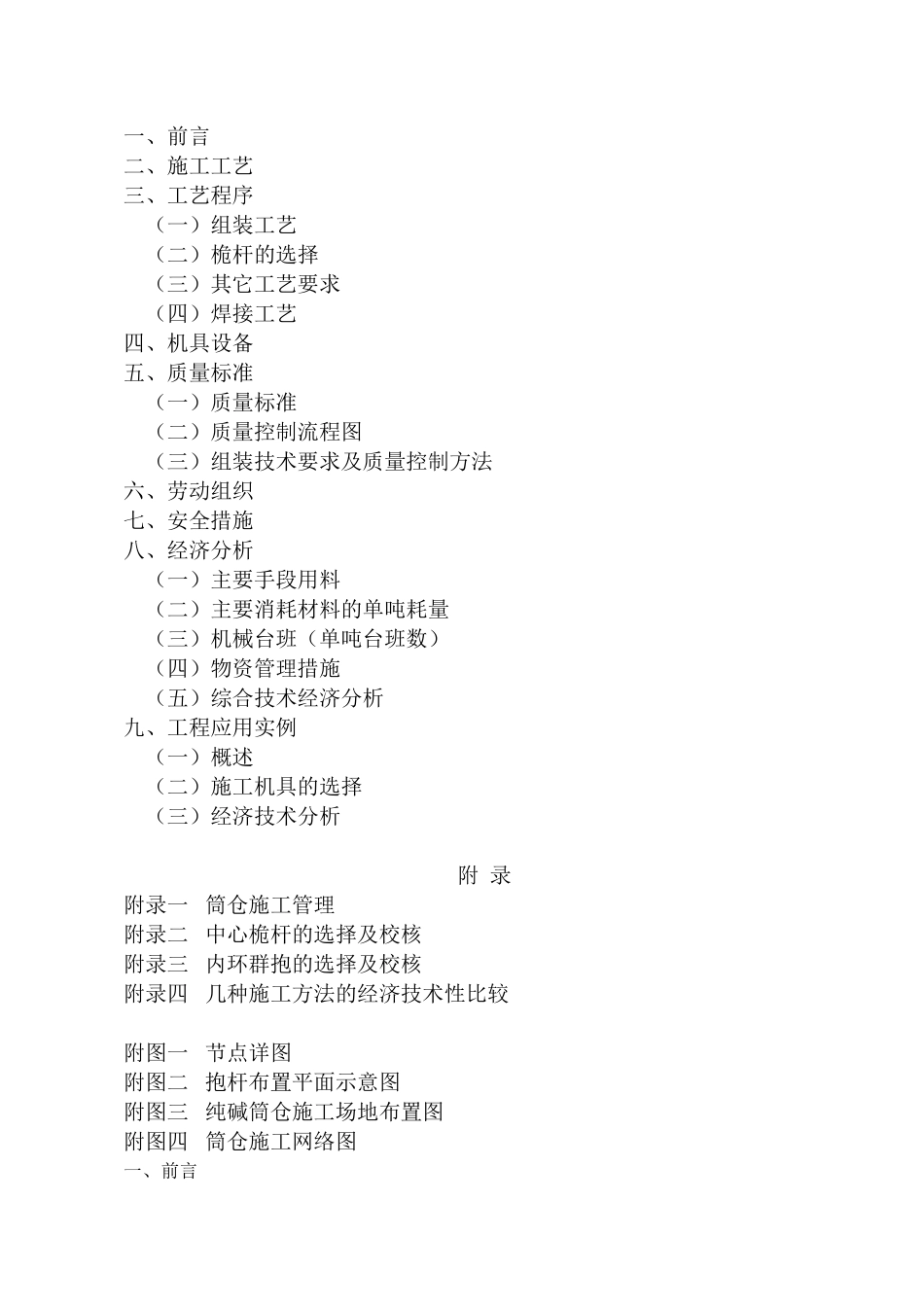

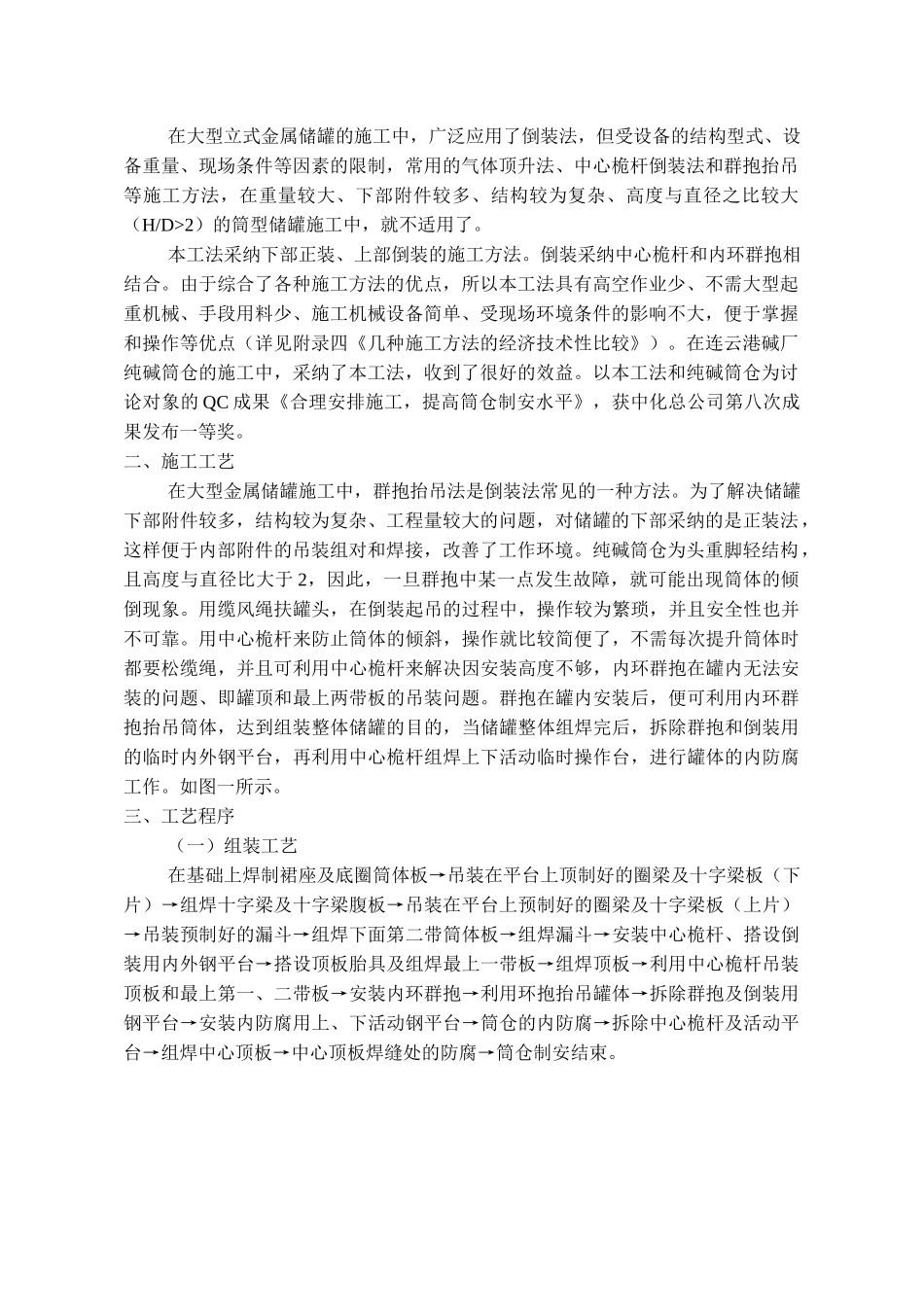

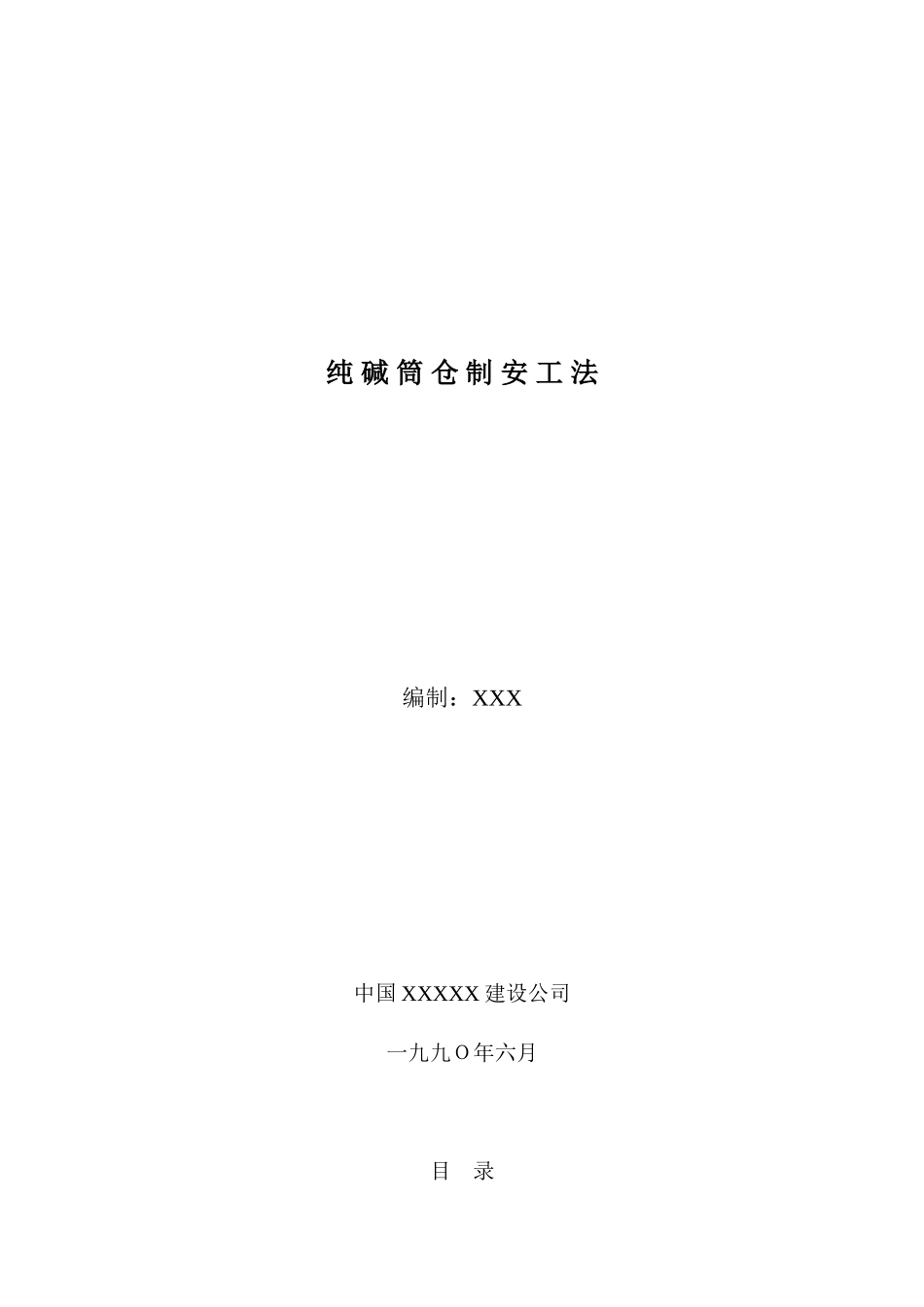

纯 碱 筒 仓 制 安 工 法编制：XXX 中国 XXXXX 建设公司一九九Ｏ年六月目 录一、前言二、施工工艺三、工艺程序（一）组装工艺（二）桅杆的选择（三）其它工艺要求（四）焊接工艺四、机具设备五、质量标准（一）质量标准（二）质量控制流程图（三）组装技术要求及质量控制方法六、劳动组织七、安全措施八、经济分析（一）主要手段用料（二）主要消耗材料的单吨耗量（三）机械台班（单吨台班数）（四）物资管理措施（五）综合技术经济分析九、工程应用实例（一）概述（二）施工机具的选择（三）经济技术分析 附 录附录一 筒仓施工管理附录二 中心桅杆的选择及校核附录三 内环群抱的选择及校核附录四 几种施工方法的经济技术性比较附图一 节点详图附图二 抱杆布置平面示意图附图三 纯碱筒仓施工场地布置图附图四 筒仓施工网络图一、前言在大型立式金属储罐的施工中，广泛应用了倒装法，但受设备的结构型式、设备重量、现场条件等因素的限制，常用的气体顶升法、中心桅杆倒装法和群抱抬吊等施工方法，在重量较大、下部附件较多、结构较为复杂、高度与直径之比较大（H/D>2）的筒型储罐施工中，就不适用了。本工法采纳下部正装、上部倒装的施工方法。倒装采纳中心桅杆和内环群抱相结合。由于综合了各种施工方法的优点，所以本工法具有高空作业少、不需大型起重机械、手段用料少、施工机械设备简单、受现场环境条件的影响不大，便于掌握和操作等优点（详见附录四《几种施工方法的经济技术性比较》）。在连云港碱厂纯碱筒仓的施工中，采纳了本工法，收到了很好的效益。以本工法和纯碱筒仓为讨论对象的 QC 成果《合理安排施工，提高筒仓制安水平》，获中化总公司第八次成果发布一等奖。二、施工工艺在大型金属储罐施工中，群抱抬吊法是倒装法常见的一种方法。为了解决储罐下部附件较多，结构较为复杂、工程量较大的问题，对储罐的下部采纳的是正装法，这样便于内部附件的吊装组对和焊接，改善了工作环境。纯碱筒仓为头重脚轻结构，且高度与直径比大于 2，因此，一旦群抱中某一点发生故障，就可能出现筒体的倾倒现象。用缆风绳扶罐头，在倒装起吊的过程中，操作较为繁琐，并且安全性也并不可靠。用中心桅杆来防止筒体的倾斜，操作就比较简便了，不需每次提升筒体时都要松缆绳，并且可利用中心桅杆来解决因安装高度不够，内环群抱在罐内无法安装的问题、即罐顶和最上两带板的吊装问题。群抱在罐内安装后，便可利用内环群抱抬吊筒体，...
